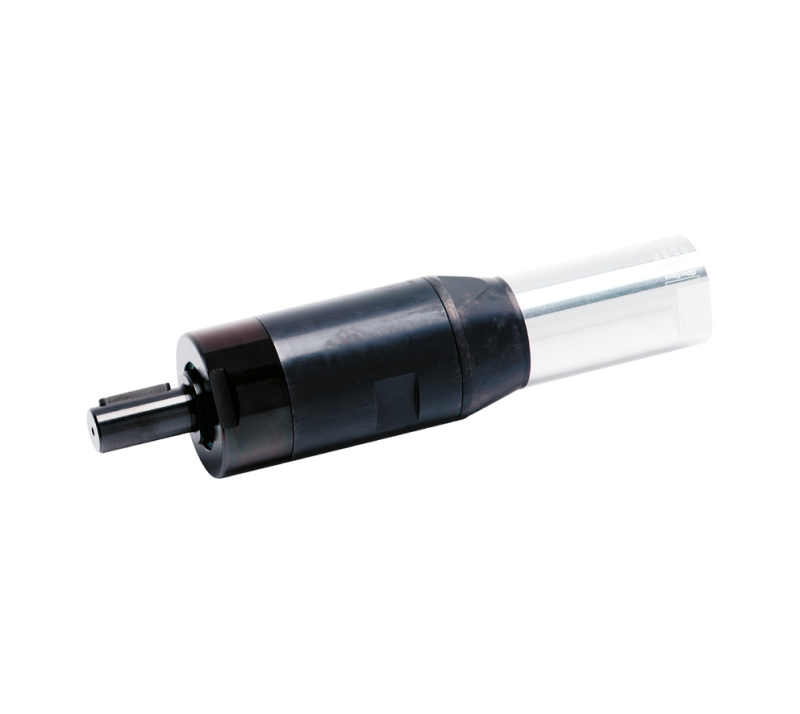

微型氣動馬達YSMV05

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

18962176798

在線谘詢

谘詢報價

產品詳情

一、產品型號：微型氣動馬達YSMV05

二、產品特點

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

微型氣動馬達主要由葉片式氣動馬達和行星減速機構組成。行星減速機構為內置一體式設計，與馬達部分緊密連接。與傳統的氣動減速馬達相比，其結構更為緊湊，空間布局更為精巧，減少了附加的減速機構給馬達整體帶來的體積重量上的變化。微型氣動馬達主要運用於需要馬達低轉速高扭矩的工況。其體型小，重量輕，普遍運用於各類電氣自動化設備上，作為驅動源。比如機械手臂、輸送設備、收卷設備、包裝機械、醫療器械等。微型氣動馬達，加工精度和裝配工藝要求較高，相比較於一般的氣動減速馬達，其性能表現更為優越。

安全防爆：微型氣動馬達依靠壓縮空氣驅動，工作時不會過熱、不產生靜電或有其它損壞，適用於易燃、易爆等防爆場所。

無極調速：馬達進氣口安裝一個調速閥，便可使氣動馬達轉速從0 RPM到20000 RPM之間調節 (取決於所選型號)。

安裝方式靈活：有多種安裝方式可供選擇，包括底腳、端麵和IEC法蘭安裝。

體積小：微型氣動馬達體積小、重量輕。與其它大多數馬達種類相比，在同重量和體積情況下，功率更大。

三、技術參數

空氣壓力6.3 bar（91 psi）時的數據

型號	功率	額定轉速	扭矩	自由轉速	耗氣量	噪音	氣管內徑	淨重
型號	kW	r/min	Nm	r/min	l/s	dB（A）	mm	kg
雙向旋轉
YSMV05-AR0004-11	0.50	19	255	33	12.5	80	6.5	4.9
YSMV05-AR0006-11	0.50	29	162	50	12.5	80	6.5	4.9
YSMV05-AR0010-11	0.51	46	106	80	12.5	80	6.5	2.7
YSMV05-AR0015-11	0.51	75	64	140	12.5	80	6.5	2.7
YSMV05-AR0025-11	0.51	120	41	210	12.5	80	6.5	2.7
YSMV05-AR004-11	0.52	210	23	375	12.5	80	6.5	1.25
YSMV05-AR007-11	0.52	350	14	640	12.5	80	6.5	1.25
YSMV05-AR010-11	0.52	550	9.0	980	12.5	80	6.5	1.25
YSMV05-AR020-11	0.53	940	5.4	1700	12.5	80	6.5	1.2
YSMV05-AR030-11	0.53	1570	3.2	2800	12.5	80	6.5	1.2
YSMV05-AR050-11	0.53	2500	2.0	4500	12.5	80	6.5	1.2
YSMV05-AR170-11	0.53	8000	0.63	14200	12.5	80	6.5	1.2
右旋轉
YSMV05-A0005-11	0.66	23	272	42	13	80	6.5	4.9
YSMV05-A0008-11	0.66	37	173	70	13	80	6.5	4.9
YSMV05-A0012-11	0.68	55	114	105	13	80	6.5	2.7
YSMV05-A0020-11	0.68	95	69	180	13	80	6.5	2.7
YSMV05-A0030-11	0.68	150	44	270	13	80	6.5	2.7
YSMV05-A005-11	0.7	260	25	500	13	80	6.5	1.25
YSMV05-A010-11	0.7	440	15.1	850	13	80	6.5	1.25
YSMV05-A015-11	0.7	690	9.7	1300	13	80	6.5	1.25
YSMV05-A025-11	0.71	1180	5.8	2200	13	80	6.5	1.2
YSMV05-A040-11	0.71	1960	3.5	3800	13	80	6.5	1.2
YSMV05-A065-11	0.71	3100	2.2	6100	13	80	6.5	1.2
YSMV05-A200-11	0.71	10000	0.68	19000	13	80	6.5	1.2
左旋轉
YSMV05-AV0005-11	0.66	23	272	42	13	80	6.5	4.9
YSMV05-AV0008-11	0.66	37	173	70	13	80	6.5	4.9
YSMV05-AV0012-11	0.68	55	114	105	13	80	6.5	2.7
YSMV05-AV0020-11	0.68	95	69	180	13	80	6.5	2.7
YSMV05-AV0030-11	0.68	150	44	270	13	80	6.5	2.7
YSMV05-AV005-11	0.7	260	25	500	13	80	6.5	1.25
YSMV05-AV010-11	0.7	440	15.1	850	13	80	6.5	1.25
YSMV05-AV015-11	0.7	690	9.7	1300	13	80	6.5	1.25
YSMV05-AV025-11	0.71	1180	5.8	2200	13	80	6.5	1.2
YSMV05-AV040-11	0.71	1960	3.5	3800	13	80	6.5	1.2
YSMV05-AV065-11	0.71	3100	2.2	6100	13	80	6.5	1.2
YSMV05-AV200-11	0.71	10000	0.68	19000	13	80	6.5	1.2

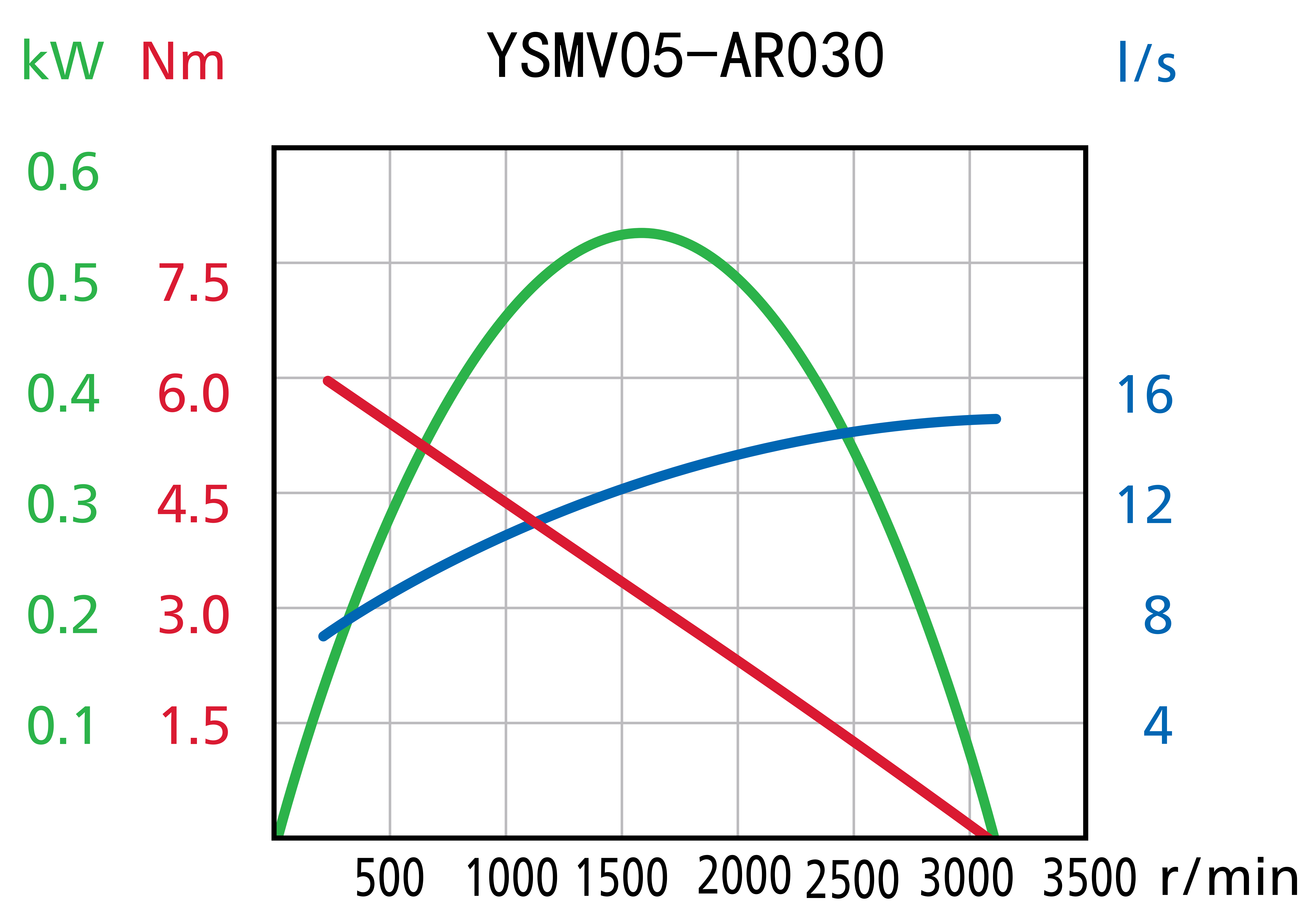

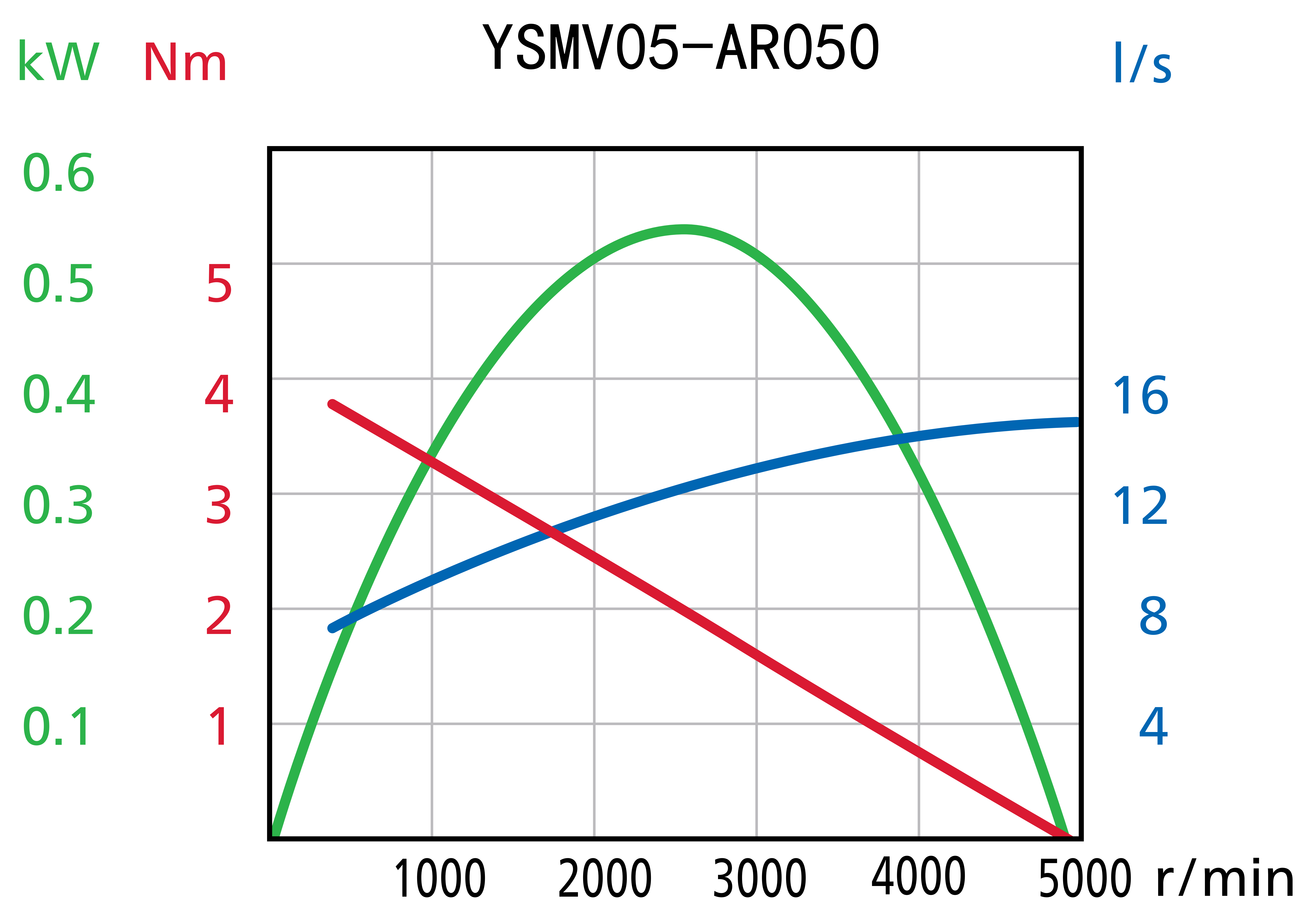

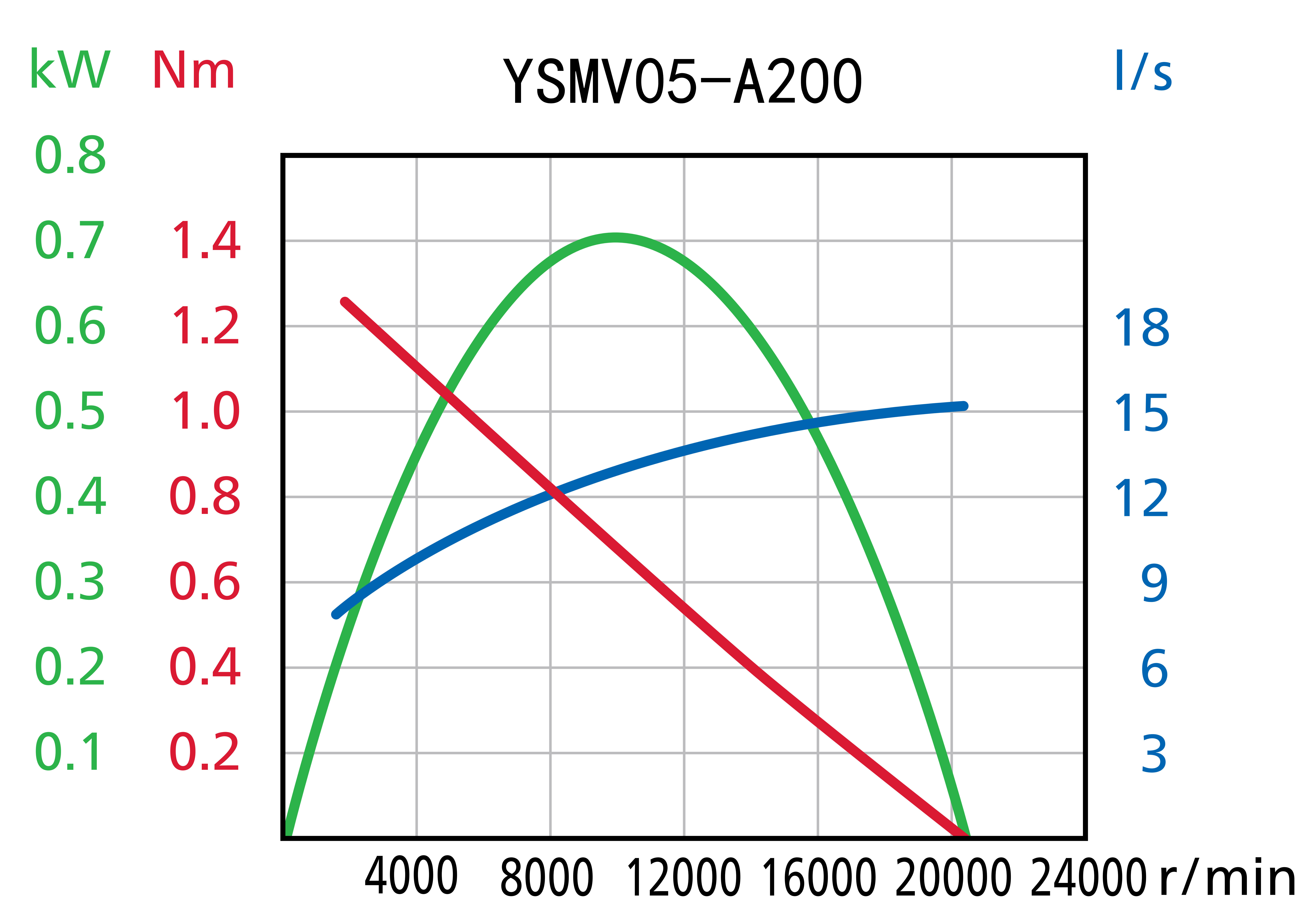

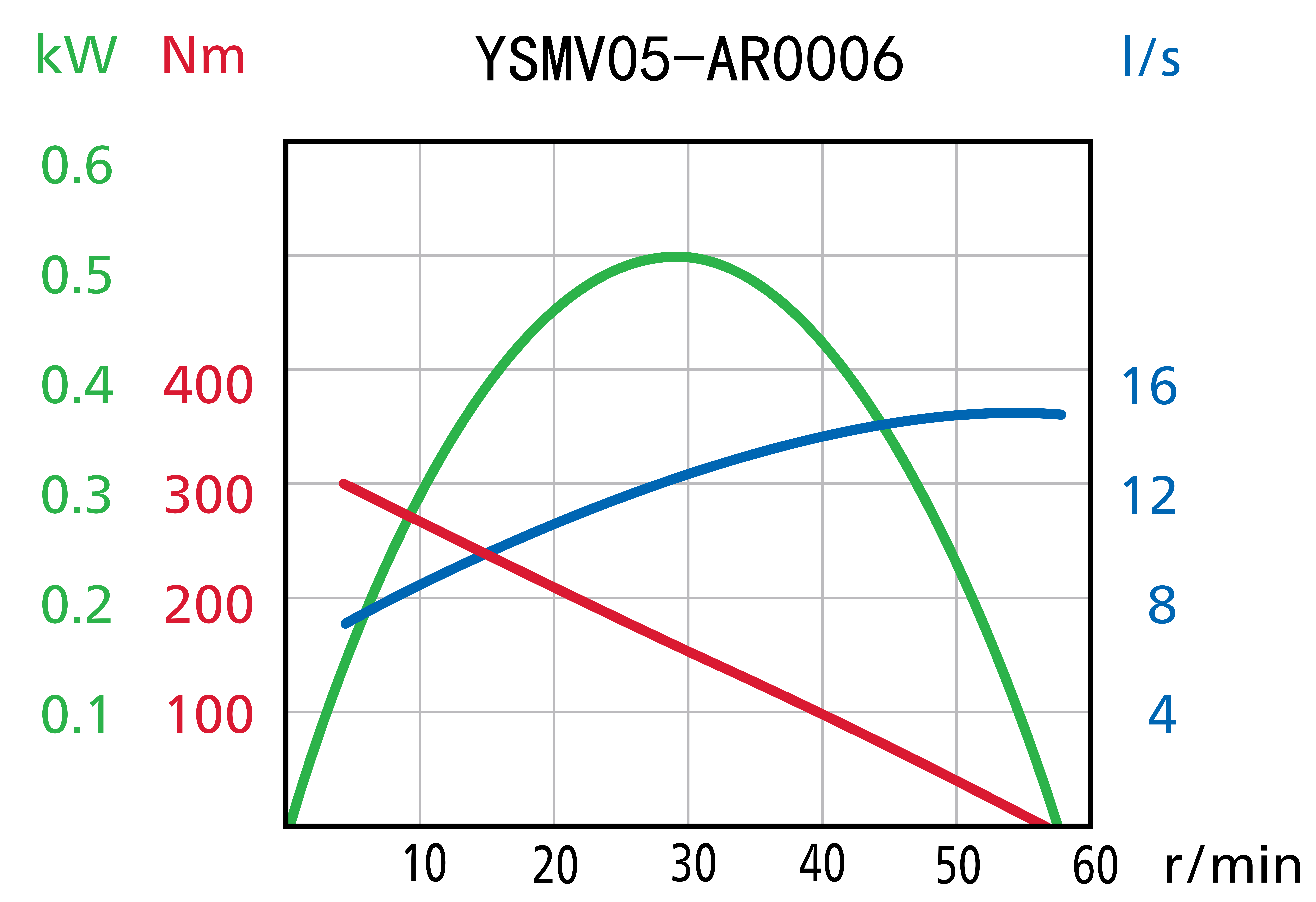

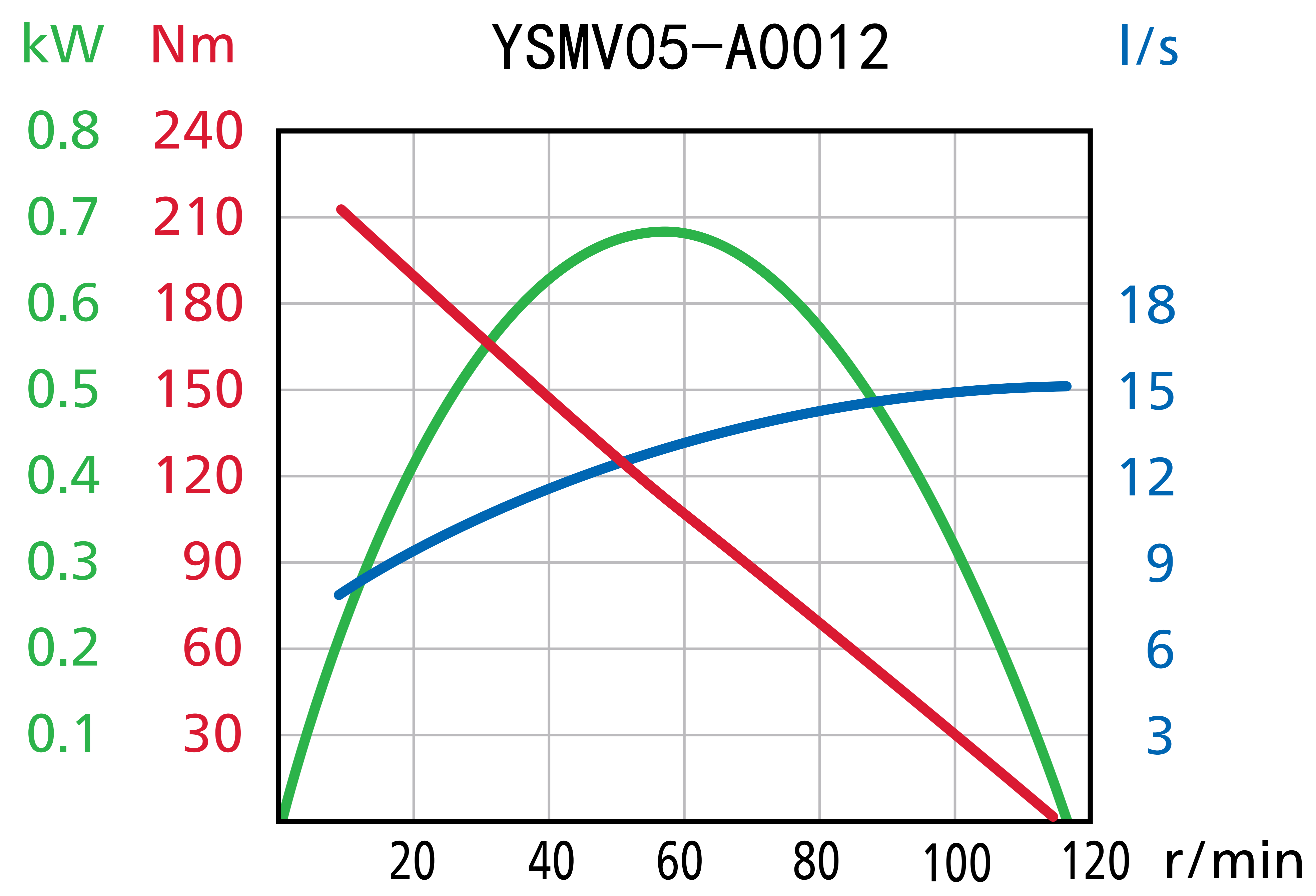

四、性能曲線圖

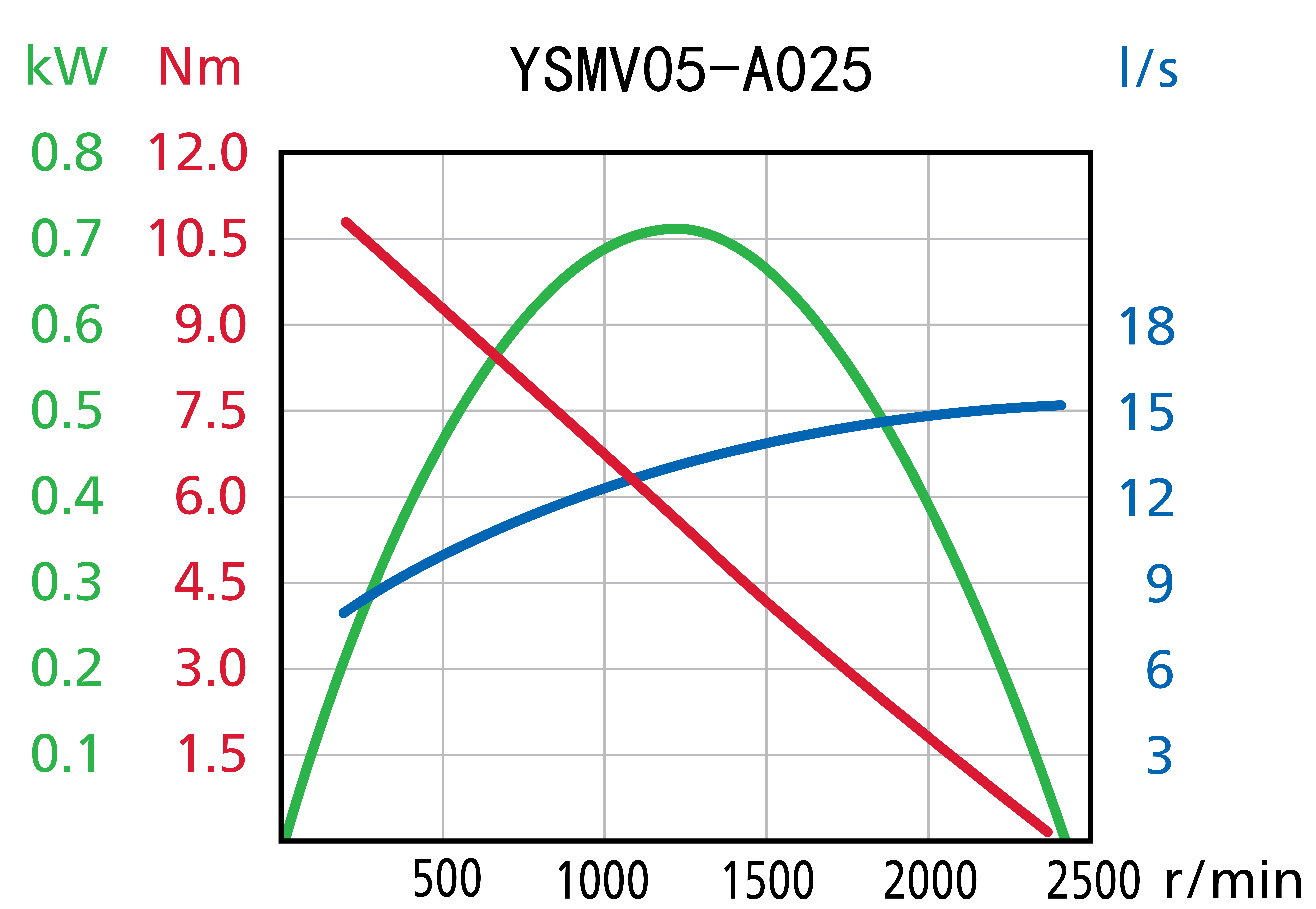

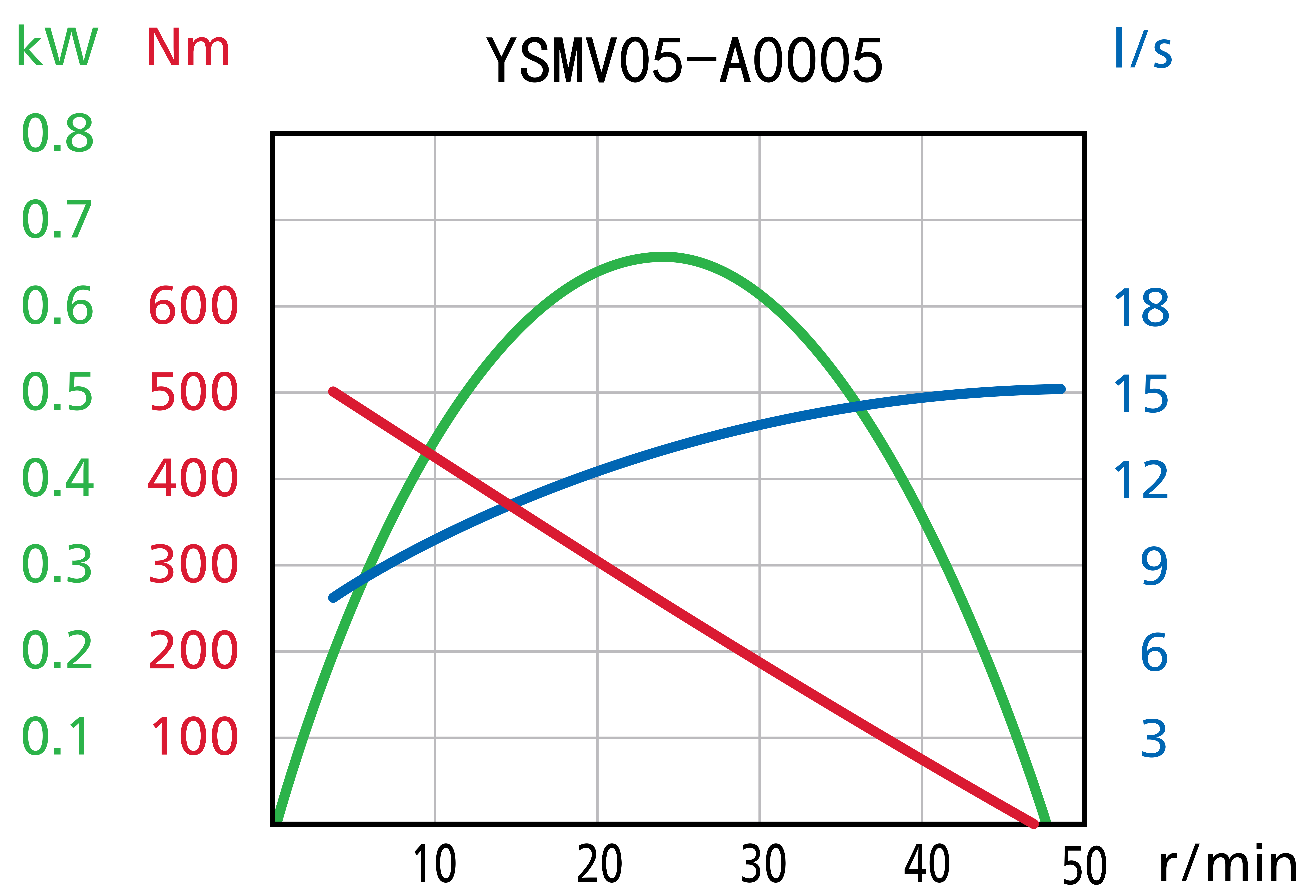

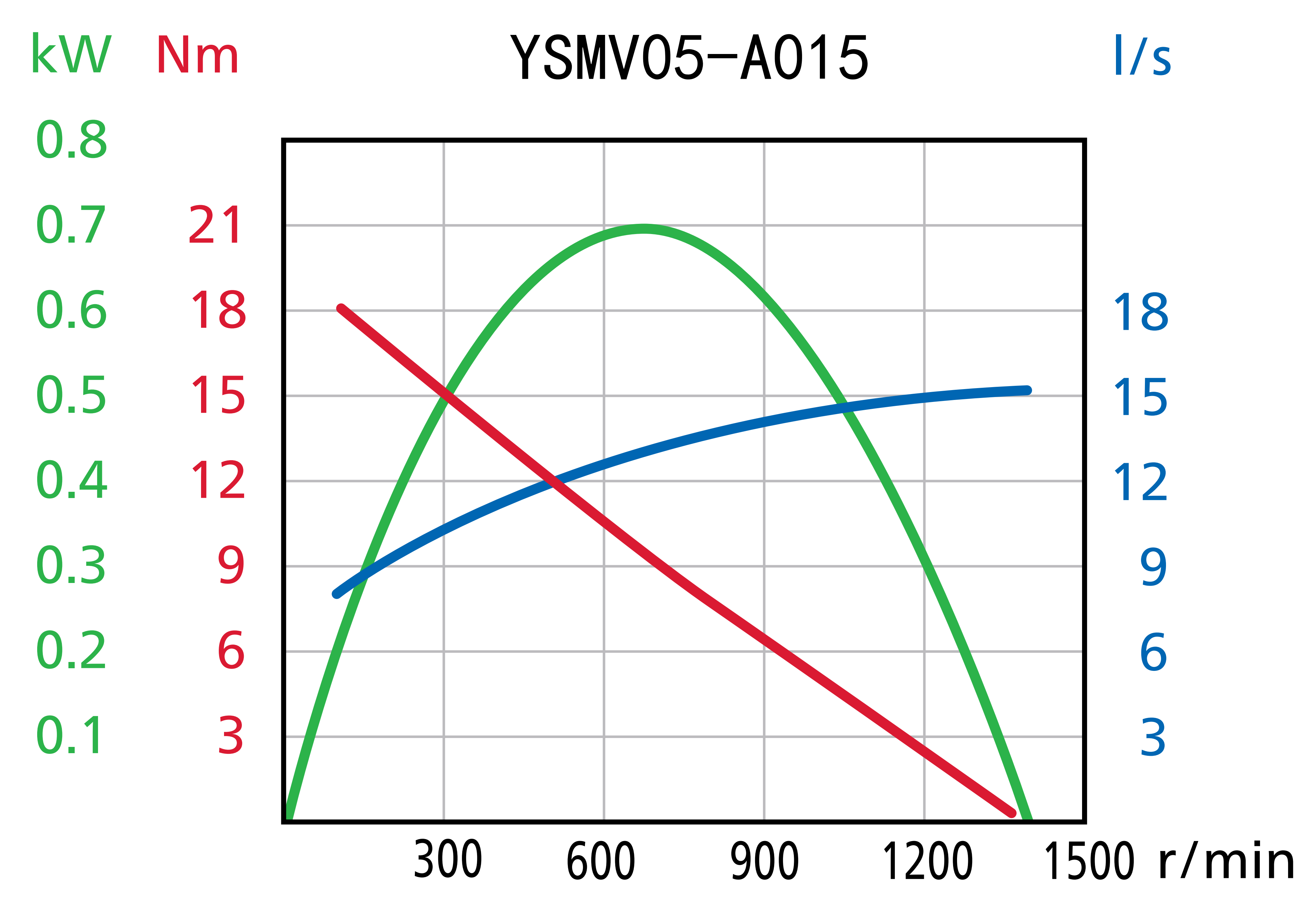

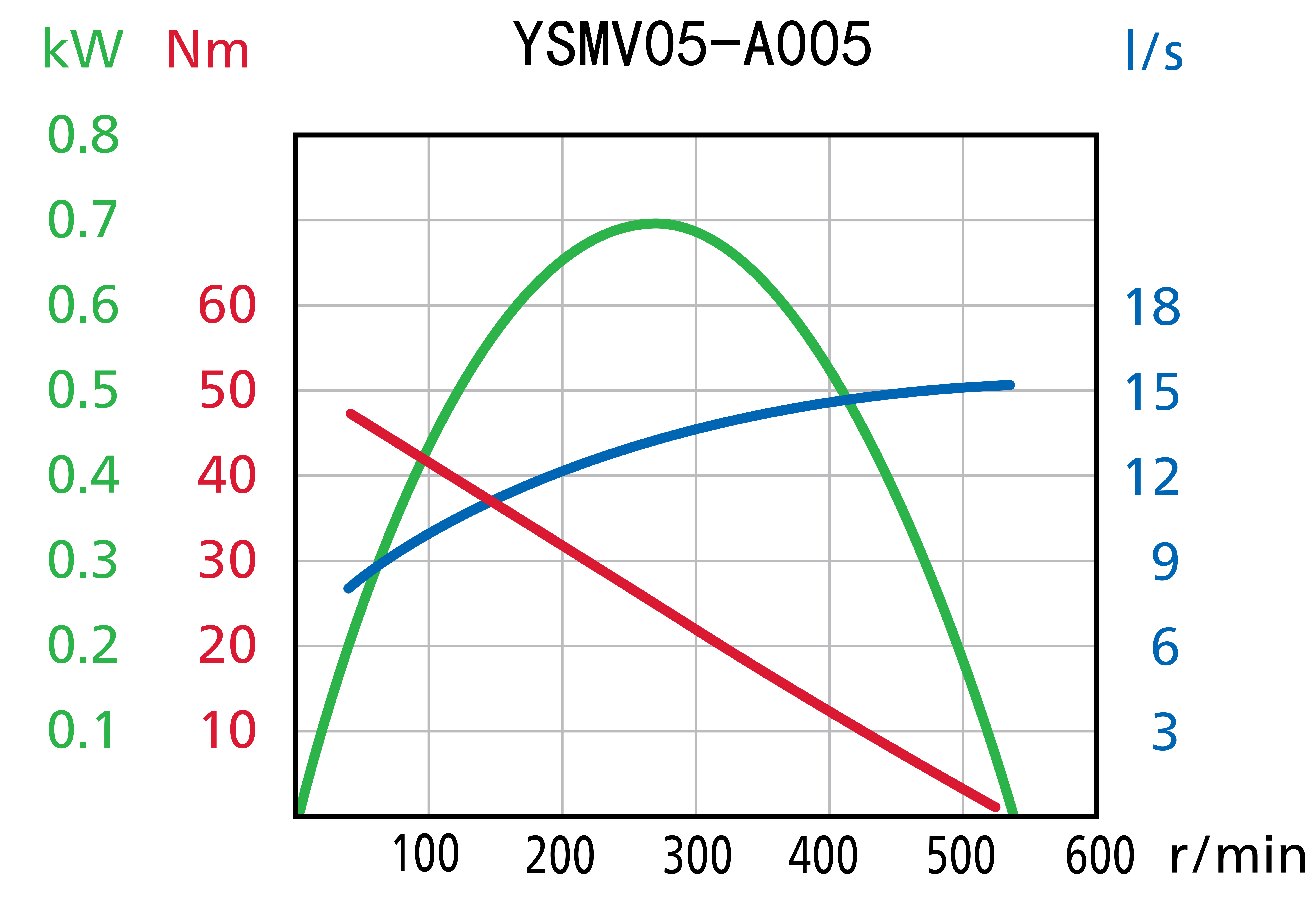

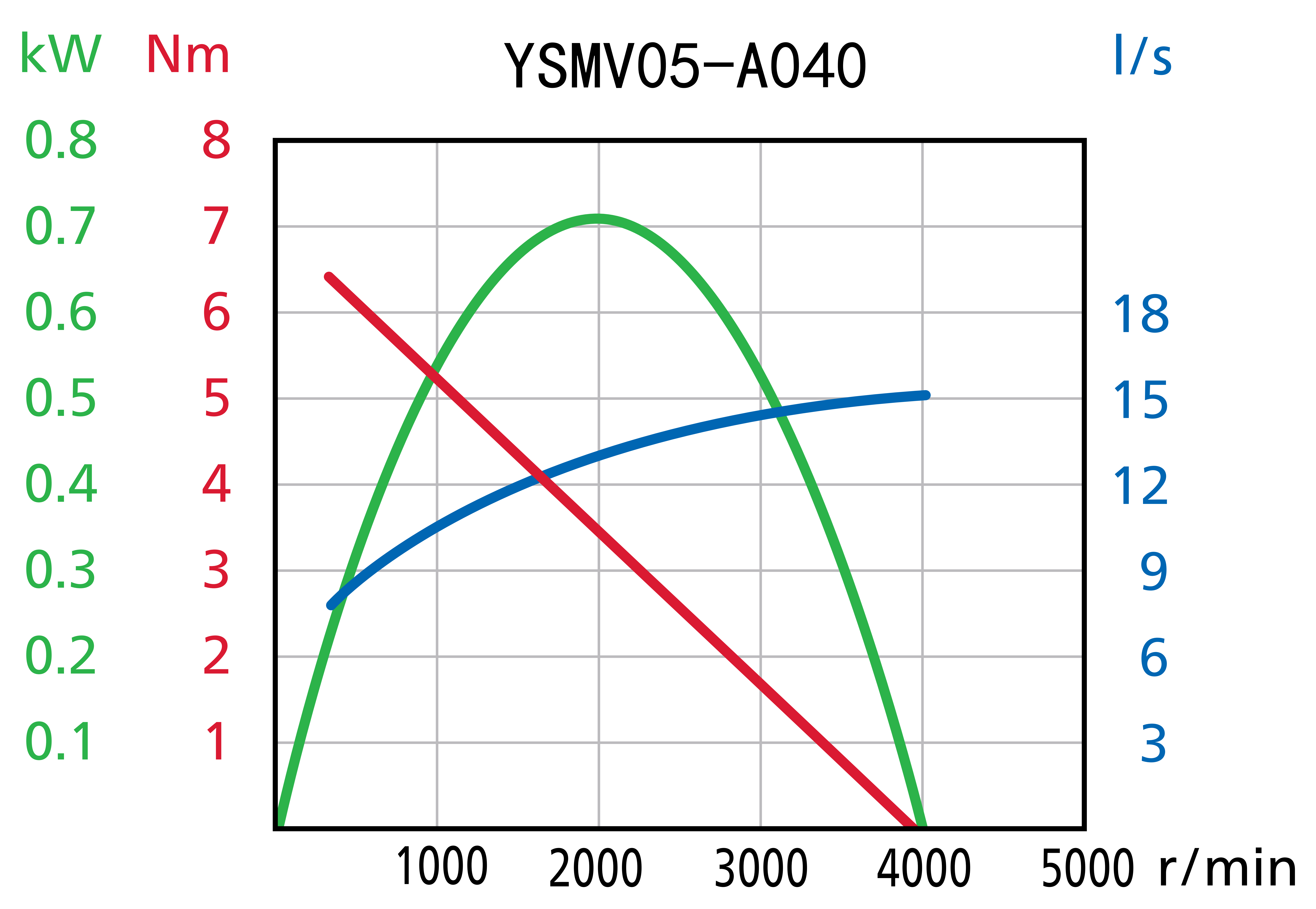

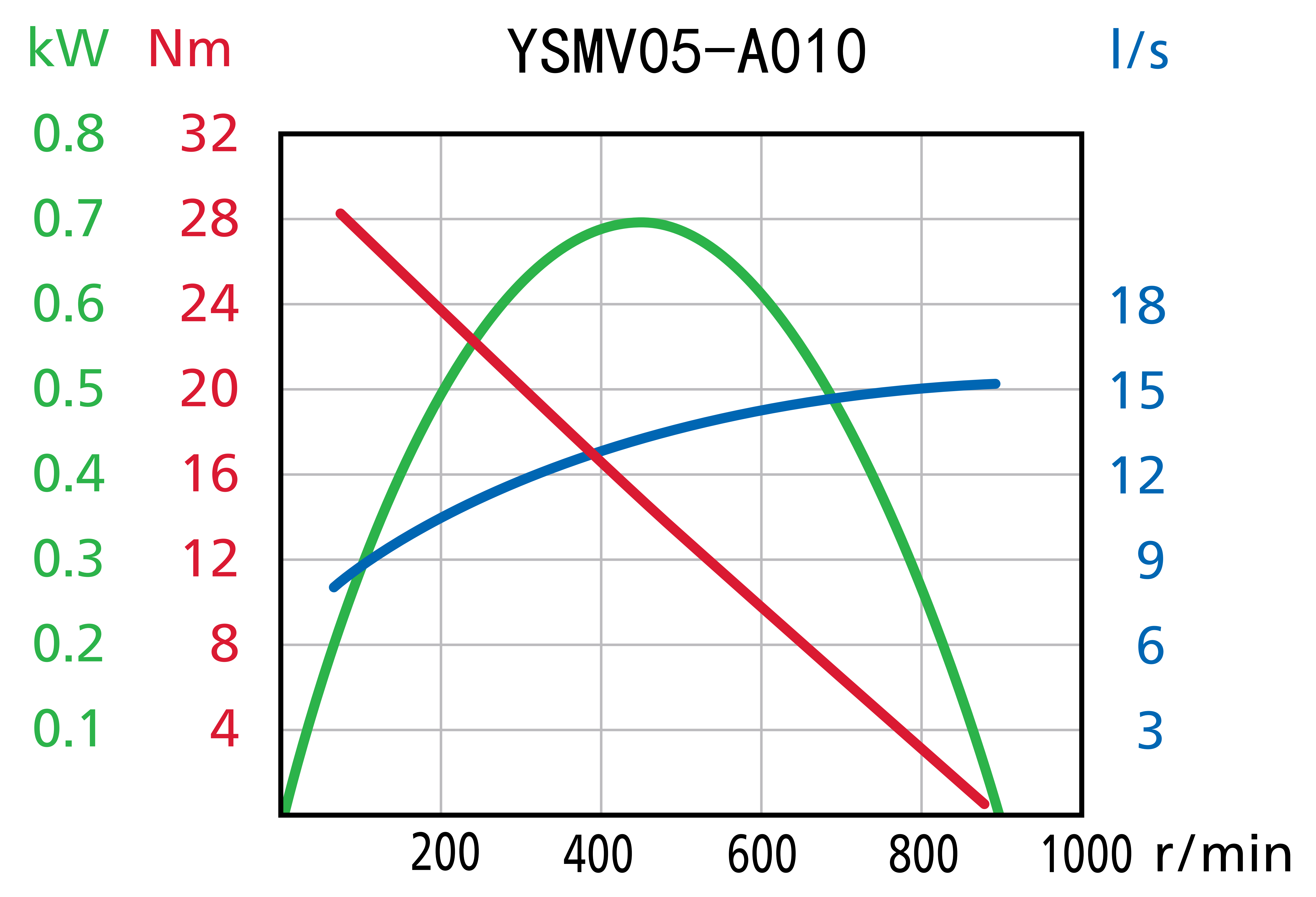

右旋轉和左旋轉（A和AV）

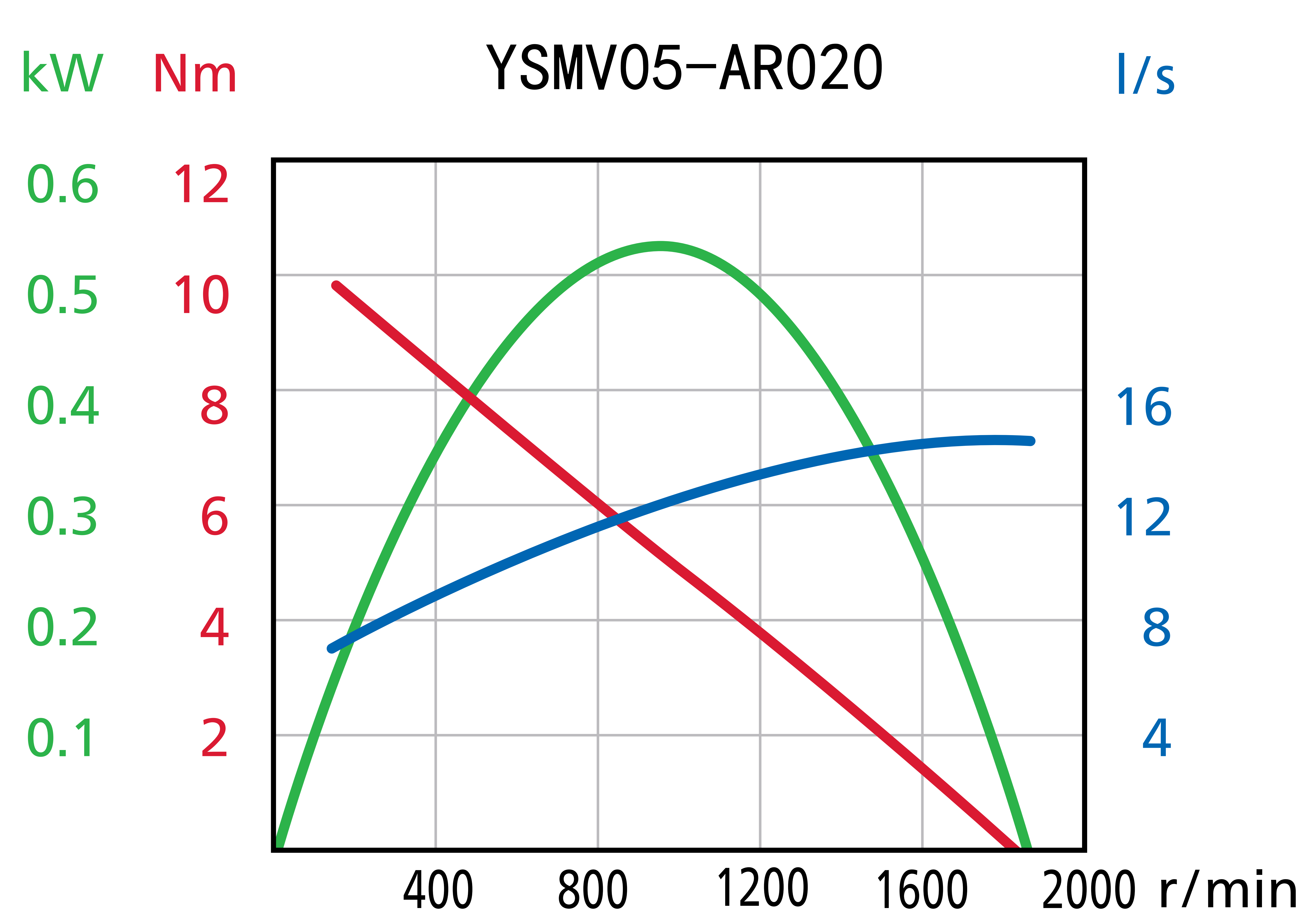

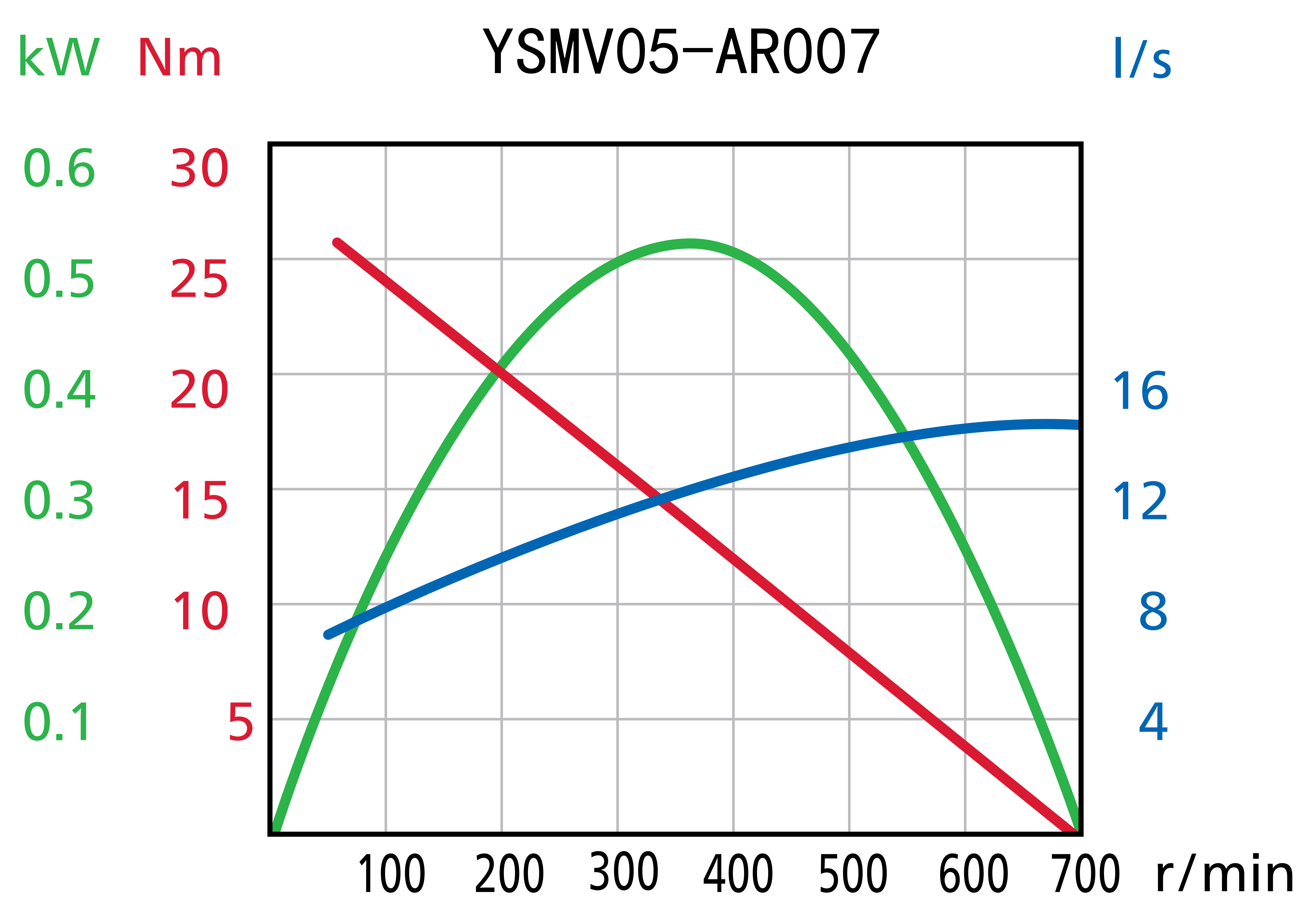

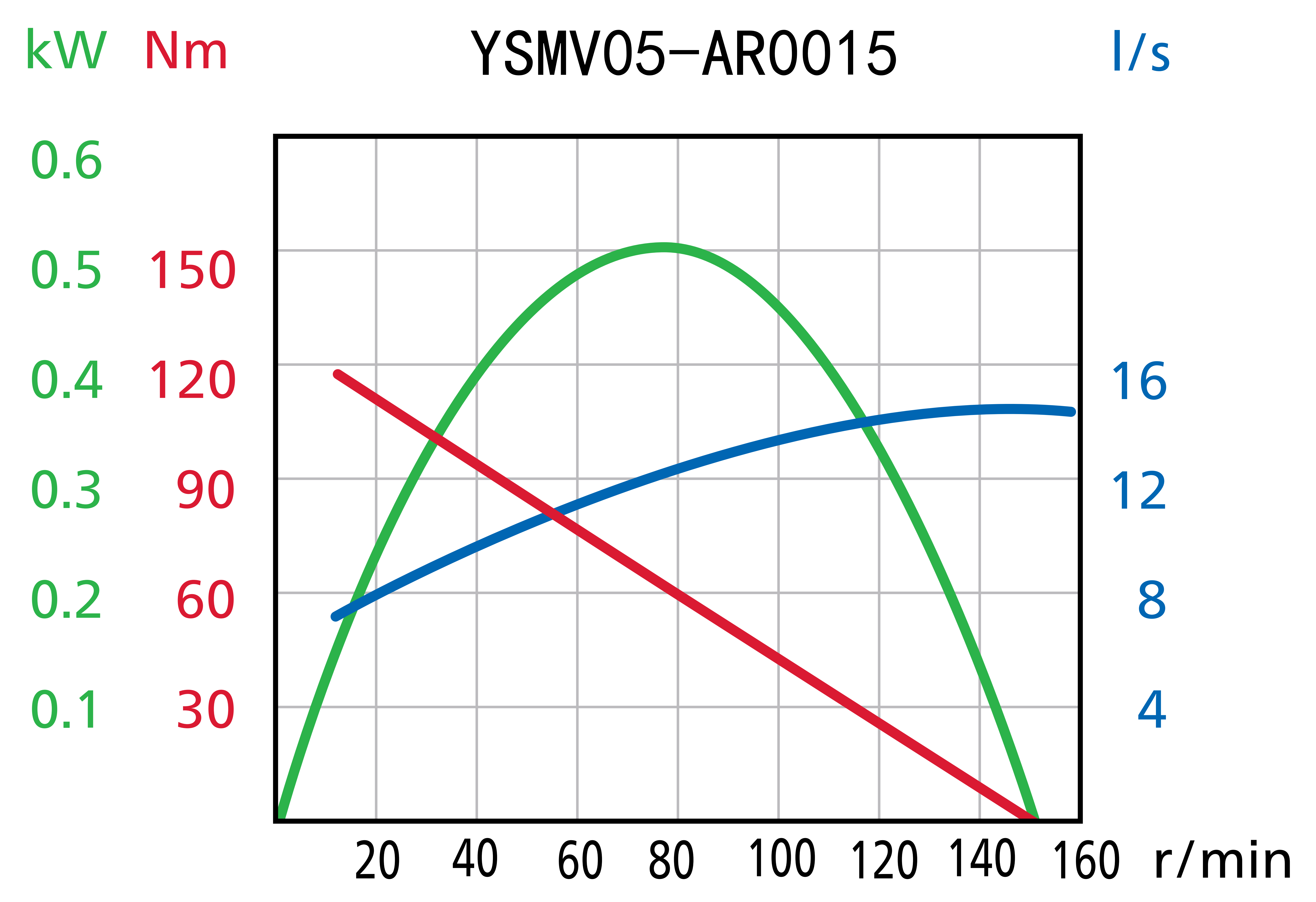

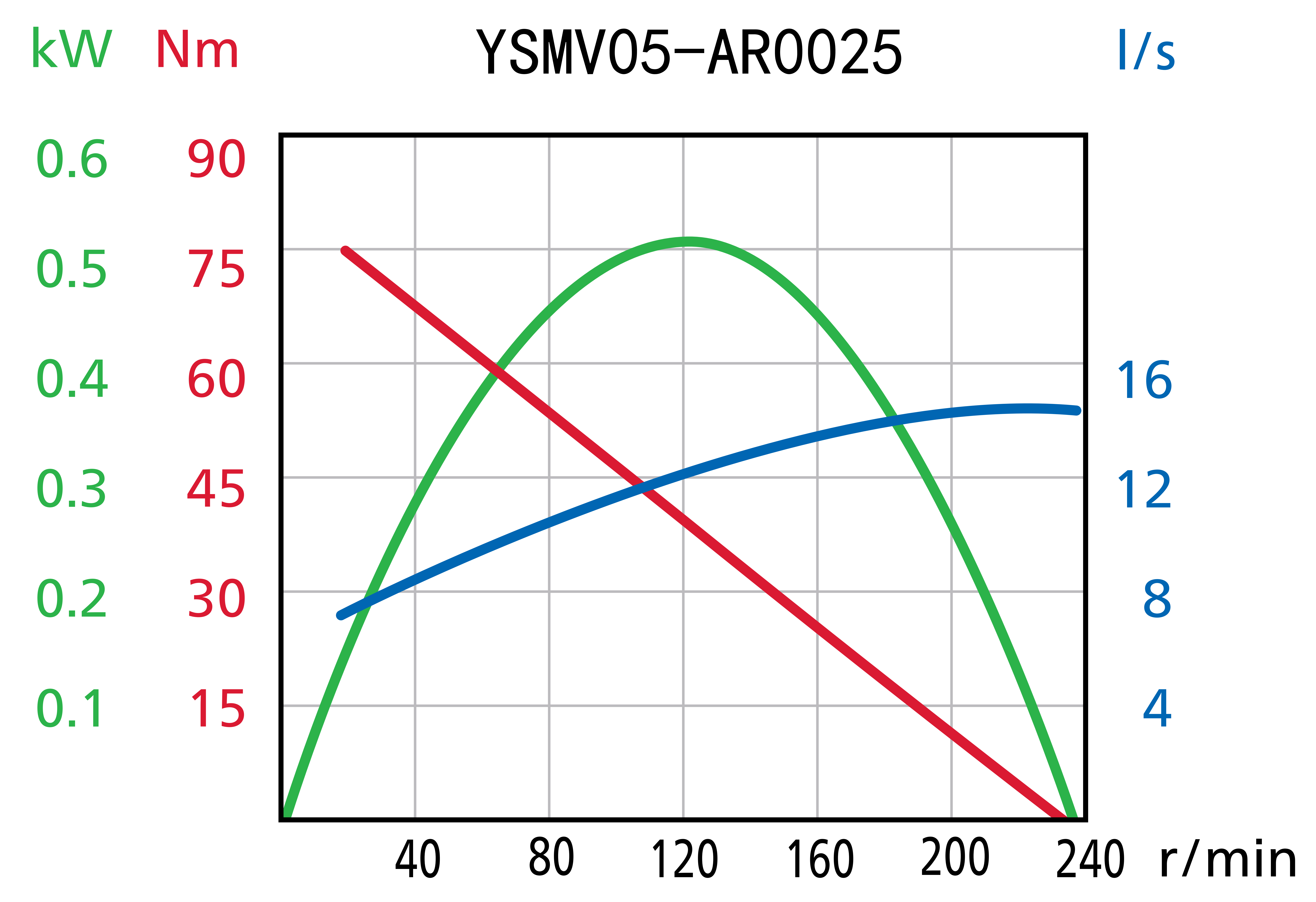

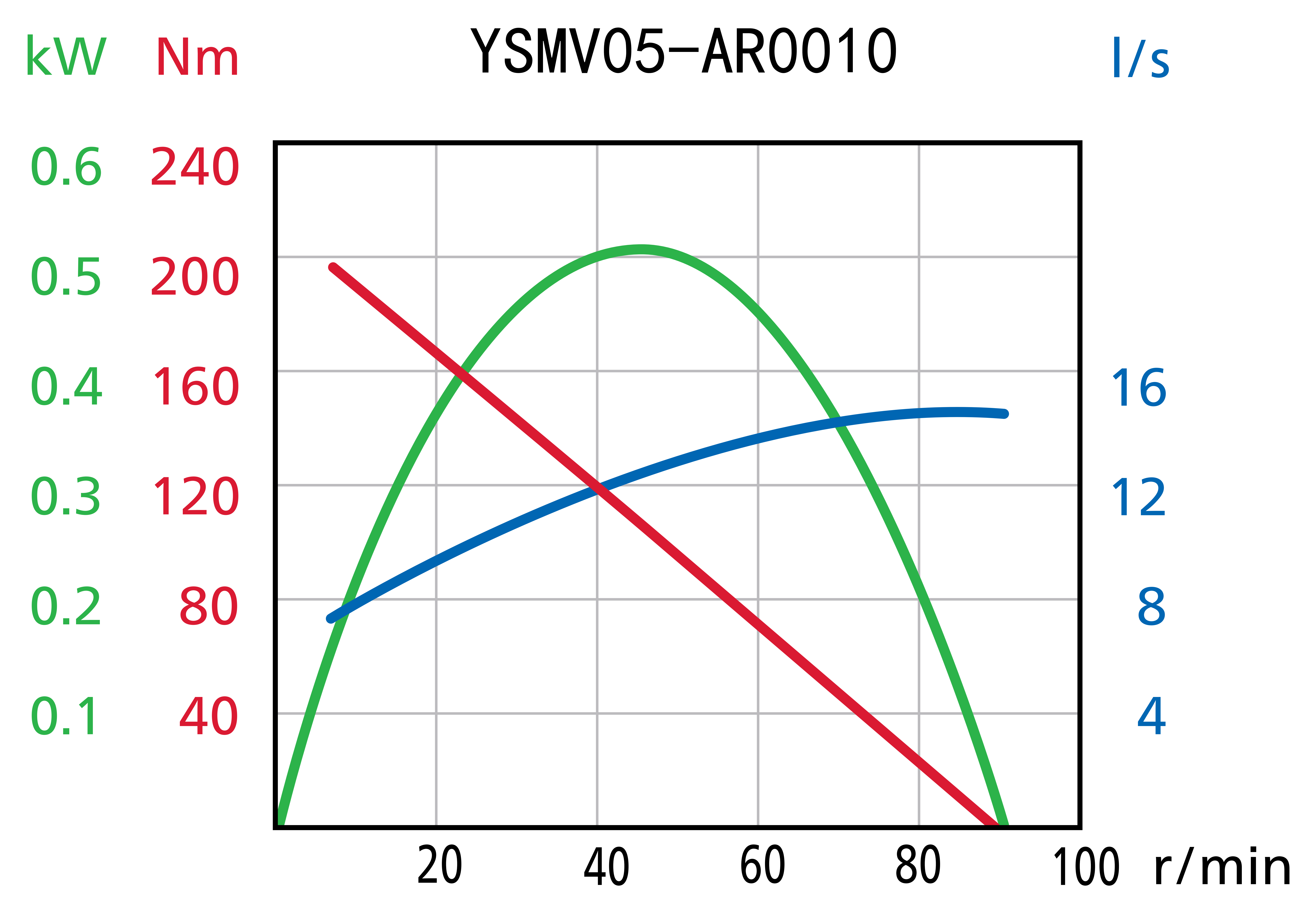

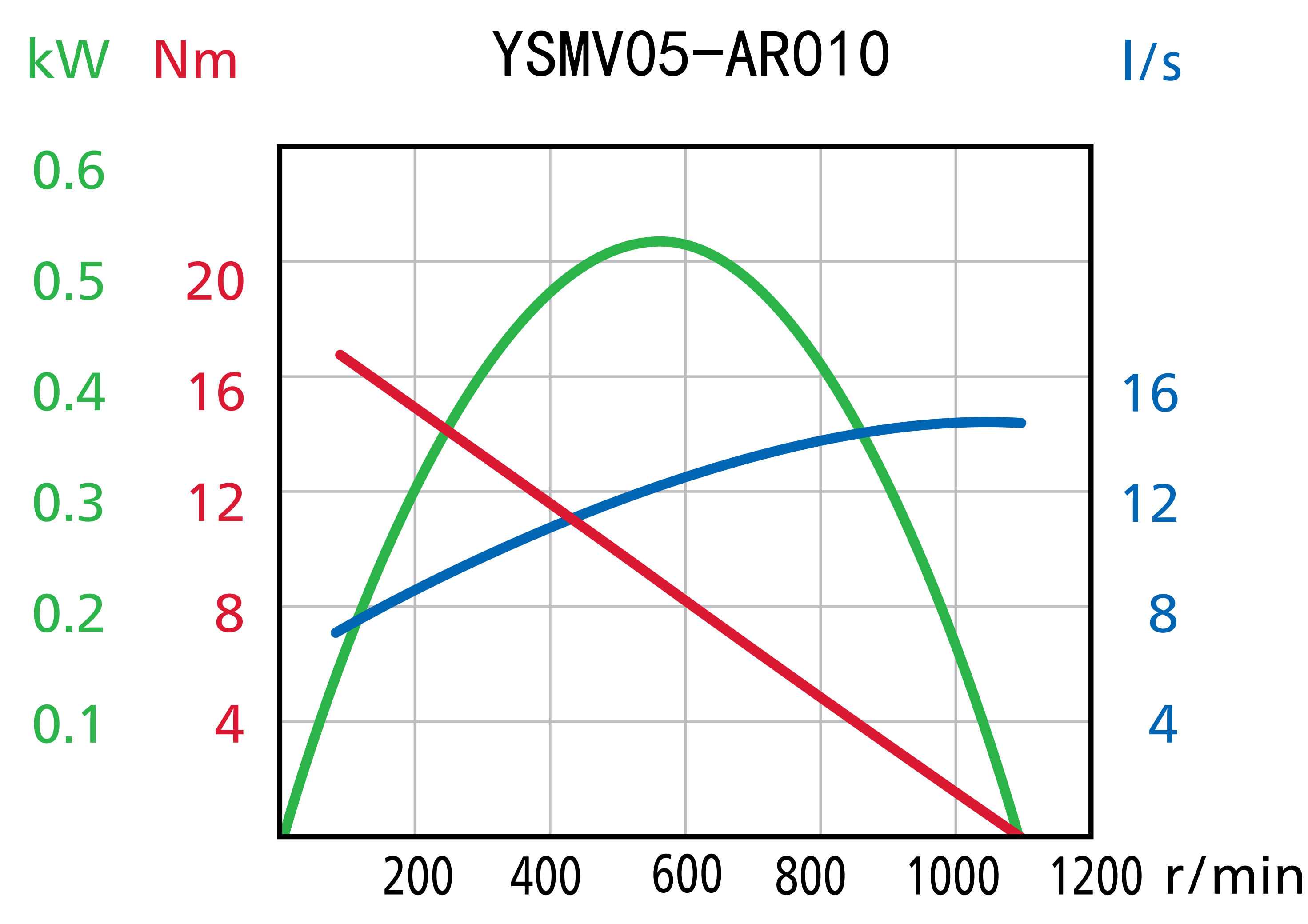

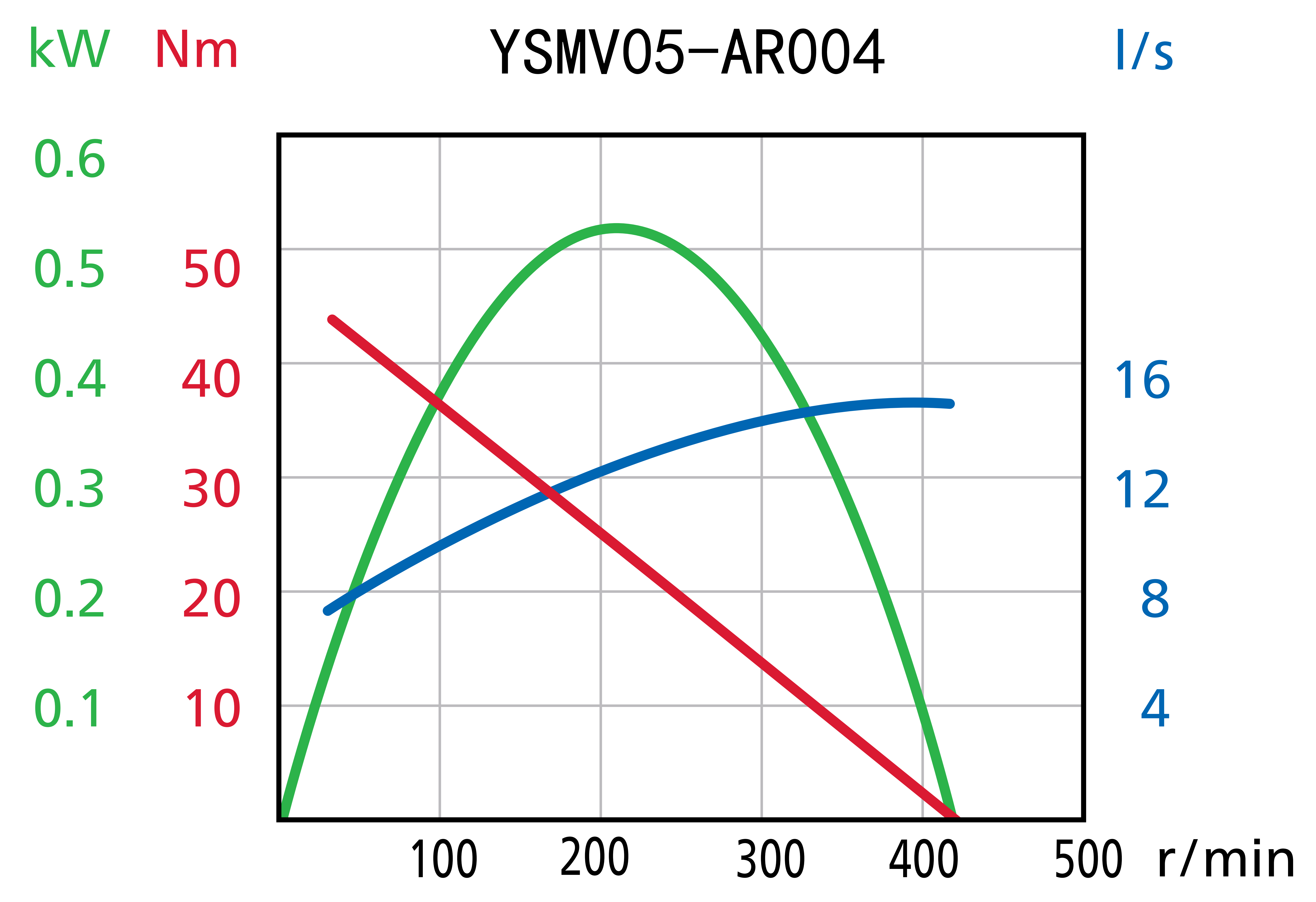

雙向旋轉（AR）

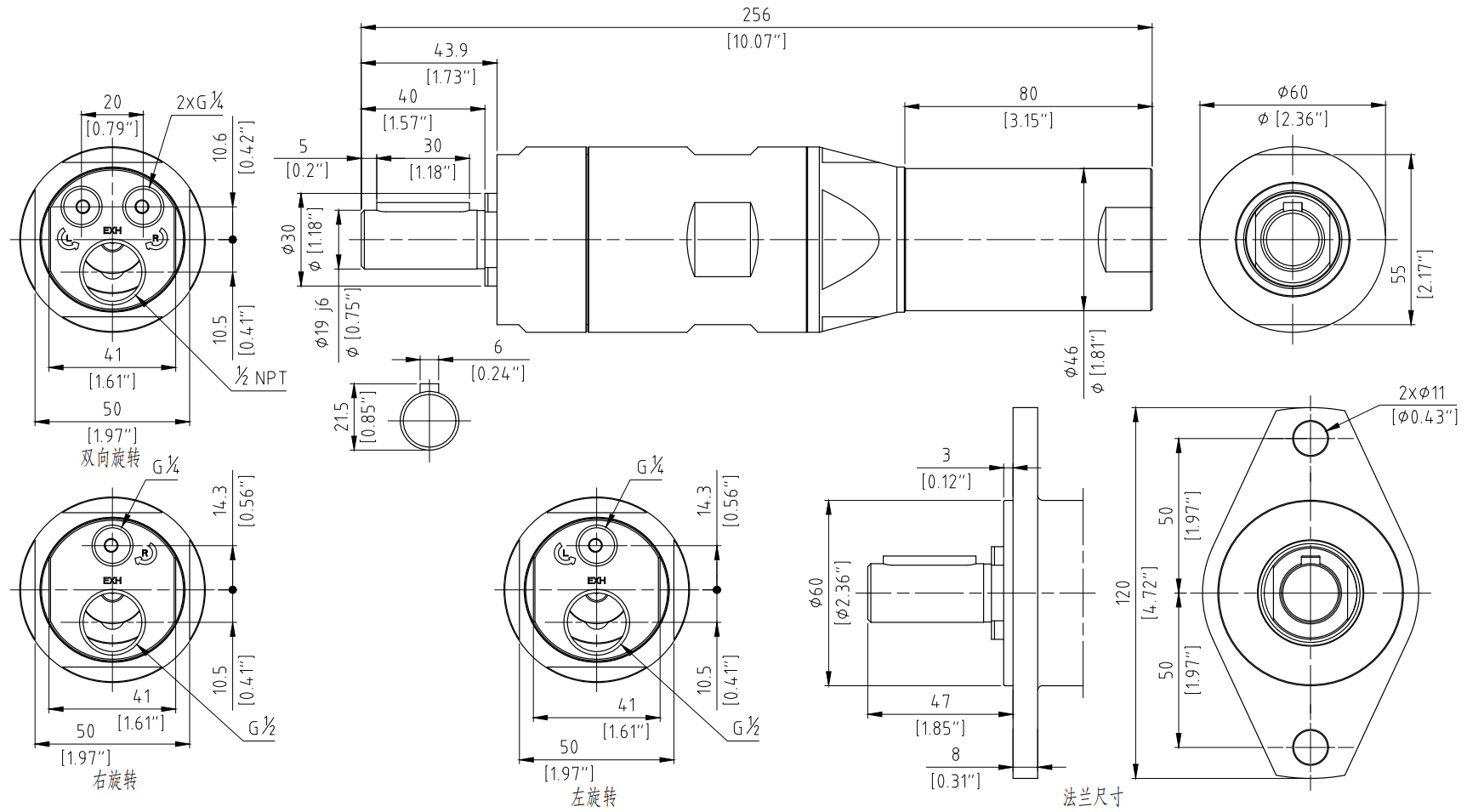

五、尺寸圖

雙向旋轉YSMV05-AR0004-11、YSMV05-AR0006-11

右旋轉YSMV05-A0005-11、YSMV05-A0008-11

左旋轉YSMV05-AV0005-11、YSMV05-AV0008-11

雙向旋轉YSMV05-AR0010-11、YSMV05-AR0015-11、YSMV05-AR0025-11

右旋轉YSMV05-A0012-11、YSMV05-A0020-11、YSMV05-A0030-11

左旋轉YSMV05-AV0012-11、YSMV05-AV0020-11、YSMV05-AV0030-11

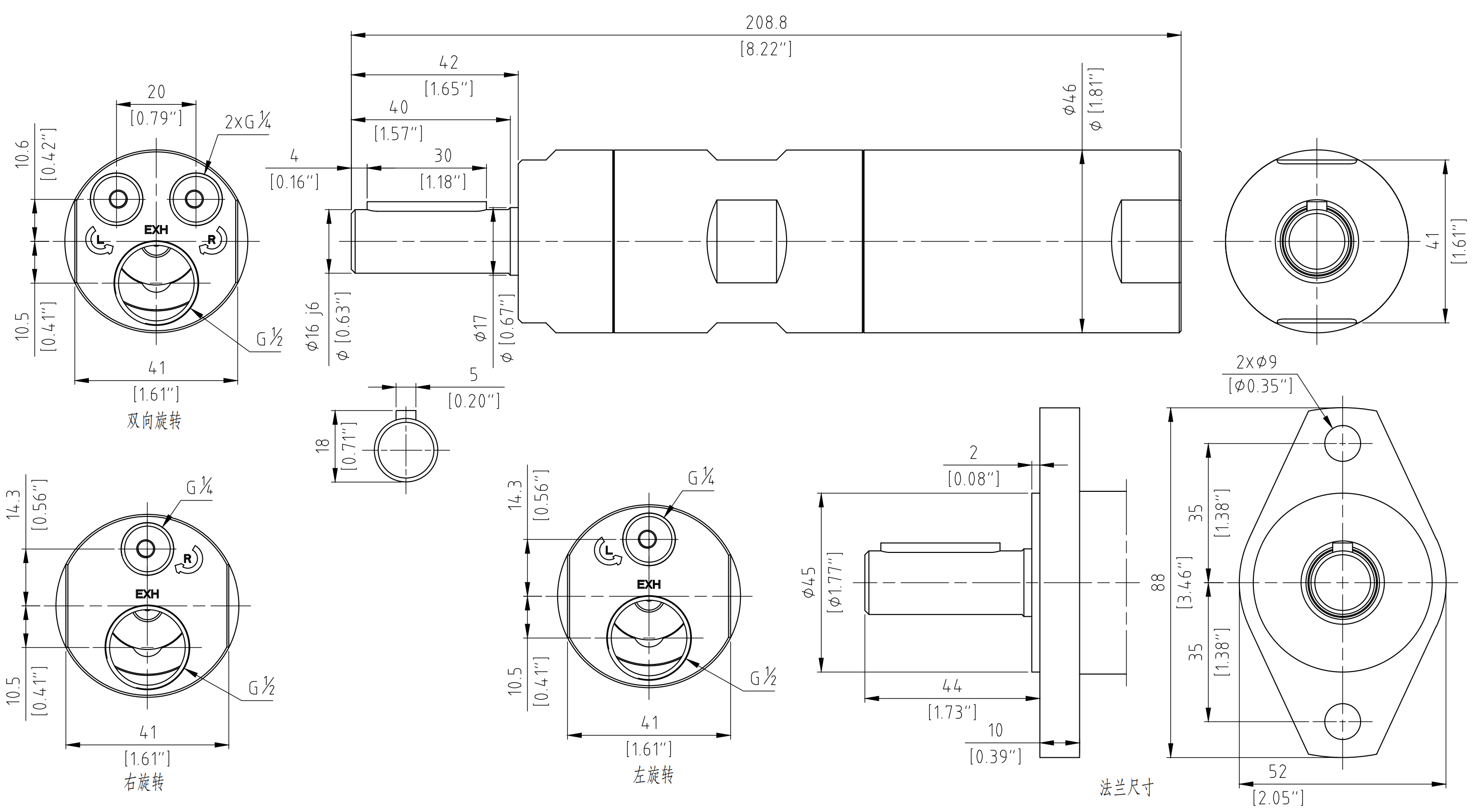

雙向旋轉YSMV05-AR004-11、YSMV05-AR007-11、YSMV05-AR010-11、YSMV05-AR020-11、YSMV05-AR030-11、YSMV05-AR050-11、YSMV05-AR170-11

右旋轉YSMV05-A005-11、YSMV05-A010-11、YSMV05-A015-11、YSMV05-A025-11、YSMV05-A040-11、YSMV05-A065-11、YSMV05-A200-11

左旋轉YSMV05-AV005-11、YSMV05-AV010-11、YSMV05-AV015-11、YSMV05-AV025-11、YSMV05-AV040-11、YSMV05-AV065-11、YSMV05-AV200-11
