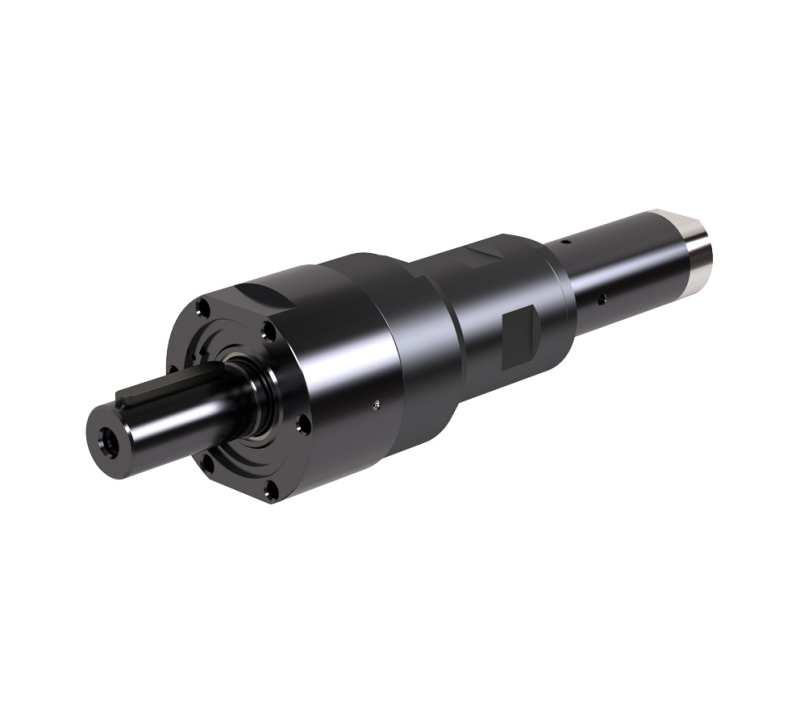

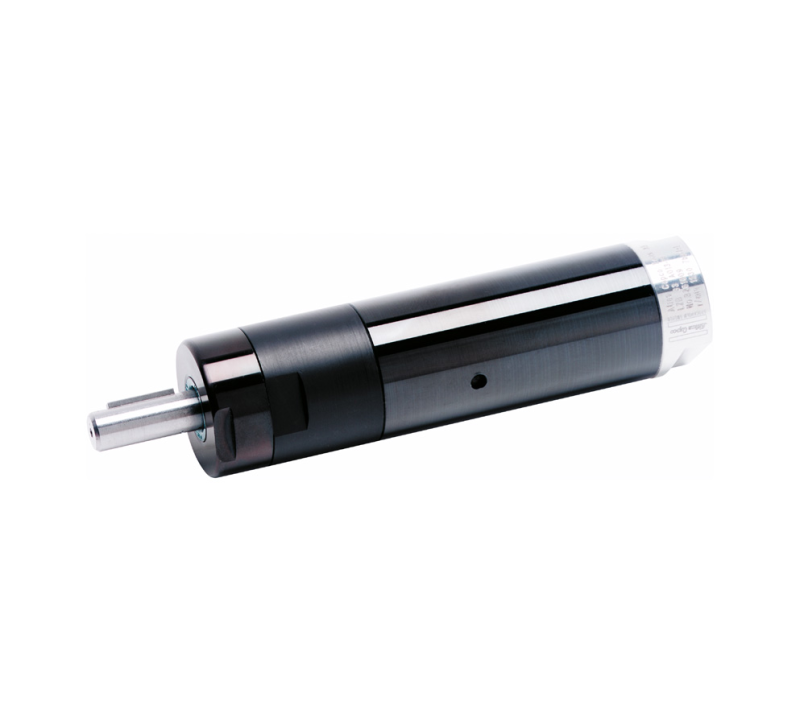

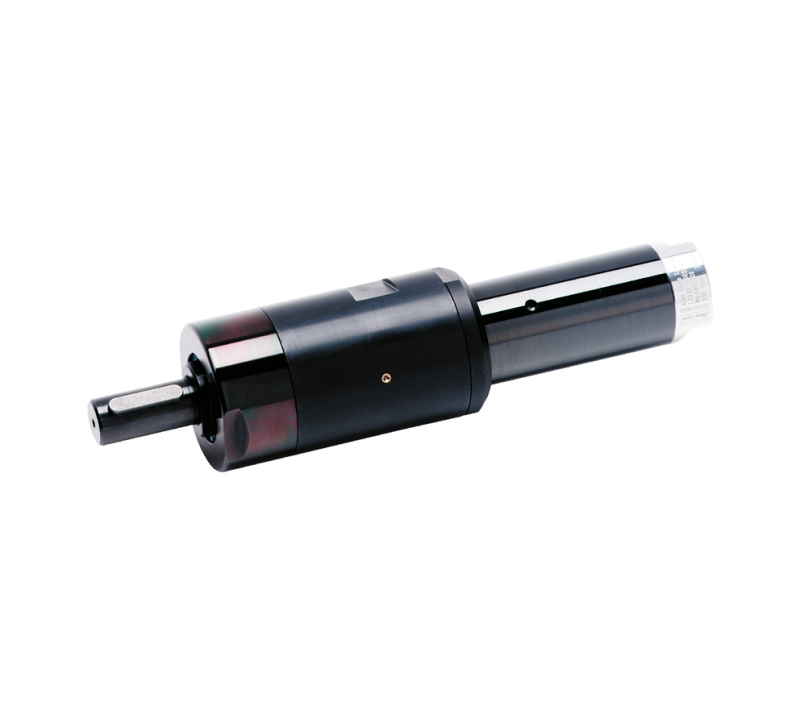

微型氣動馬達YSMV03

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

18962176798

在線谘詢

谘詢報價

產品詳情

一、產品型號：微型氣動馬達YSMV03

二、產品特點

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

微型氣動馬達主要由葉片式氣動馬達和行星減速機構組成。行星減速機構為內置一體式設計，與馬達部分緊密連接。與傳統的氣動減速馬達相比，其結構更為緊湊，空間布局更為精巧，減少了附加的減速機構給馬達整體帶來的體積重量上的變化。微型氣動馬達主要運用於需要馬達低轉速高扭矩的工況。其體型小，重量輕，普遍運用於各類電氣自動化設備上，作為驅動源。比如機械手臂、輸送設備、收卷設備、包裝機械、醫療器械等。微型氣動馬達，加工精度和裝配工藝要求較高，相比較於一般的氣動減速馬達，其性能表現更為優越。

安全防爆：微型氣動馬達依靠壓縮空氣驅動，工作時不會過熱、不產生靜電或有其它損壞，適用於易燃、易爆等防爆場所。

無極調速：馬達進氣口安裝一個調速閥，便可使氣動馬達轉速從0 RPM到20000 RPM之間調節 (取決於所選型號)。

安裝方式靈活：有多種安裝方式可供選擇，包括底腳、端麵和IEC法蘭安裝。

體積小：微型氣動馬達體積小、重量輕。與其它大多數馬達種類相比，在同重量和體積情況下，功率更大。

三、技術參數

空氣壓力6.3 bar（91 psi）時的數據

型號	功率	額定轉速	扭矩	自由轉速	耗氣量	噪音	氣管內徑	淨重
型號	kW	r/min	Nm	r/min	l/s	dB（A）	mm	kg
雙向旋轉
YSMV03-AR0001-11	0.23	7	300	14	7.9	80	6.5	5.0
YSMV03-AR0002-11	0.23	10	220	20	7.9	80	6.5	5.0
YSMV03-AR0003-11	0.23	13	165	25	7.9	80	6.5	5.0
YSMV03-AR0004-11	0.23	18	120	35	7.9	80	6.5	5.0
YSMV03-AR0005-11	0.24	25	93	45	7.9	80	6.5	2.6
YSMV03-AR0006-11	0.24	31	75	60	7.9	80	6.5	2.6
YSMV03-AR0008-11	0.24	41	56	75	7.9	80	6.5	2.6
YSMV03-AR0011-11	0.24	55	42	100	7.9	80	6.5	2.6
YSMV03-AR0015-11	0.24	75	31	140	7.9	80	6.5	2.6
YSMV03-AR004-11	0.25	190	12.1	360	7.9	80	6.5	1.02
YSMV03-AR005-11	0.25	240	9.8	450	7.9	80	6.5	1.02
YSMV03-AR009-11	0.25	430	5.4	800	7.9	80	6.5	1.02
YSMV03-AR019-11	0.25	880	2.7	1700	7.9	80	6.5	0.75
YSMV03-AR024-11	0.25	1090	2.2	2000	7.9	80	6.5	0.75
YSMV03-AR043-11	0.25	1960	1.2	3800	7.9	80	6.5	0.75
YSMV03-AR150-11	0.25	7000	0.34	13300	7.9	80	6.5	0.75
右旋轉
YSMV03-A0002-11	0.36	10	349	20	8.1	80	6.5	5.0
YSMV03-A0003-11	0.36	13	260	26	8.1	80	6.5	5.0
YSMV03-A0004-11	0.36	18	195	38	8.1	80	6.5	5.0
YSMV03-A0005-11	0.36	24	145	50	8.1	80	6.5	5.0
YSMV03-A0007-11	0.37	33	110	70	8.1	80	6.5	2.6
YSMV03-A0008-11	0.37	41	88	80	8.1	80	6.5	2.6
YSMV03-A0011-11	0.37	55	65	115	8.1	80	6.5	2.6
YSMV03-A0015-11	0.37	75	49	150	8.1	80	6.5	2.6
YSMV03-A0020-11	0.37	100	36	210	8.1	80	6.5	2.6
YSMV03-A005-11	0.38	260	14.2	520	8.1	80	6.5	1.02
YSMV03-A007-11	0.38	320	11.5	650	8.1	80	6.5	1.02
YSMV03-A013-11	0.38	580	6.4	1180	8.1	80	6.5	1.02
YSMV03-A026-11	0.39	1170	3.2	2400	8.1	80	6.5	0.75
YSMV03-A033-11	0.39	1450	2.6	3000	8.1	80	6.5	0.75
YSMV03-A060-11	0.39	2600	1.4	5350	8.1	80	6.5	0.75
YSMV03-A210-11	0.39	9400	0.4	19000	8.1	80	6.5	0.75
左旋轉
YSMV03-AV0002-11	0.36	10	349	20	8.1	80	6.5	5.0
YSMV03-AV0003-11	0.36	13	260	26	8.1	80	6.5	5.0
YSMV03-AV0004-11	0.36	18	195	38	8.1	80	6.5	5.0
YSMV03-AV0005-11	0.36	24	145	50	8.1	80	6.5	5.0
YSMV03-AV0007-11	0.37	33	110	70	8.1	80	6.5	2.6
YSMV03-AV0008-11	0.37	41	88	80	8.1	80	6.5	2.6
YSMV03-AV0011-11	0.37	55	65	115	8.1	80	6.5	2.6
YSMV03-AV0015-11	0.37	75	49	150	8.1	80	6.5	2.6
YSMV03-AV0020-11	0.37	100	36	210	8.1	80	6.5	2.6
YSMV03-AV005-11	0.38	260	14.2	520	8.1	80	6.5	1.02
YSMV03-AV007-11	0.38	320	11.5	650	8.1	80	6.5	1.02
YSMV03-AV013-11	0.38	580	6.4	1180	8.1	80	6.5	1.02
YSMV03-AV026-11	0.39	1170	3.2	2400	8.1	80	6.5	0.75
YSMV03-AV033-11	0.39	1450	2.6	3000	8.1	80	6.5	0.75
YSMV03-AV060-11	0.39	2600	1.4	5350	8.1	80	6.5	0.75
YSMV03-AV210-11	0.39	9400	0.4	19000	8.1	80	6.5	0.75

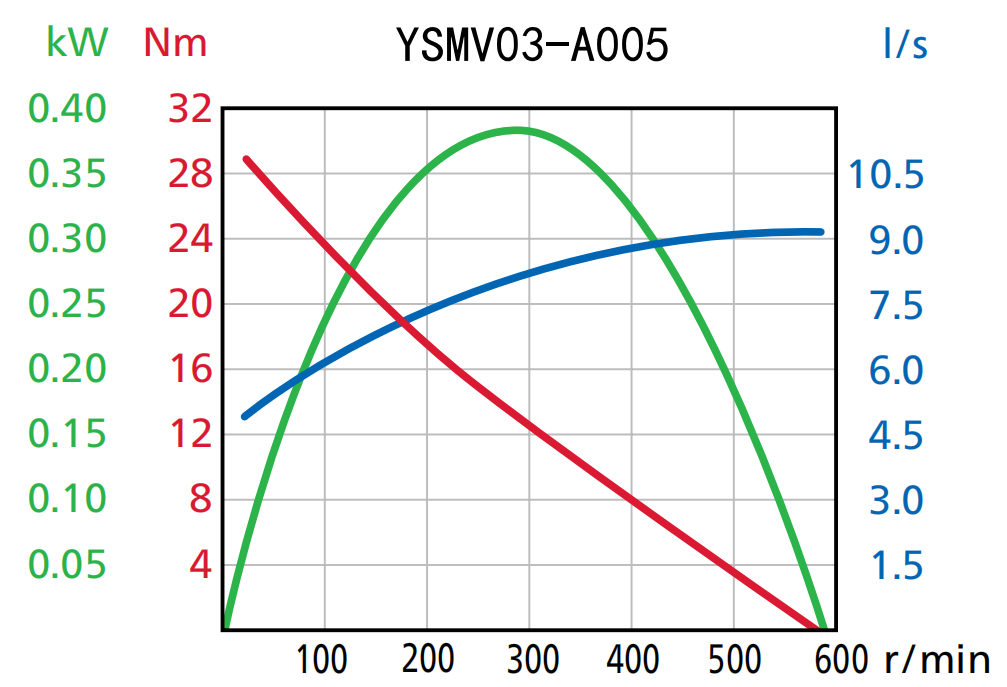

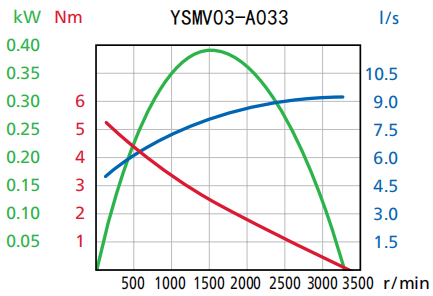

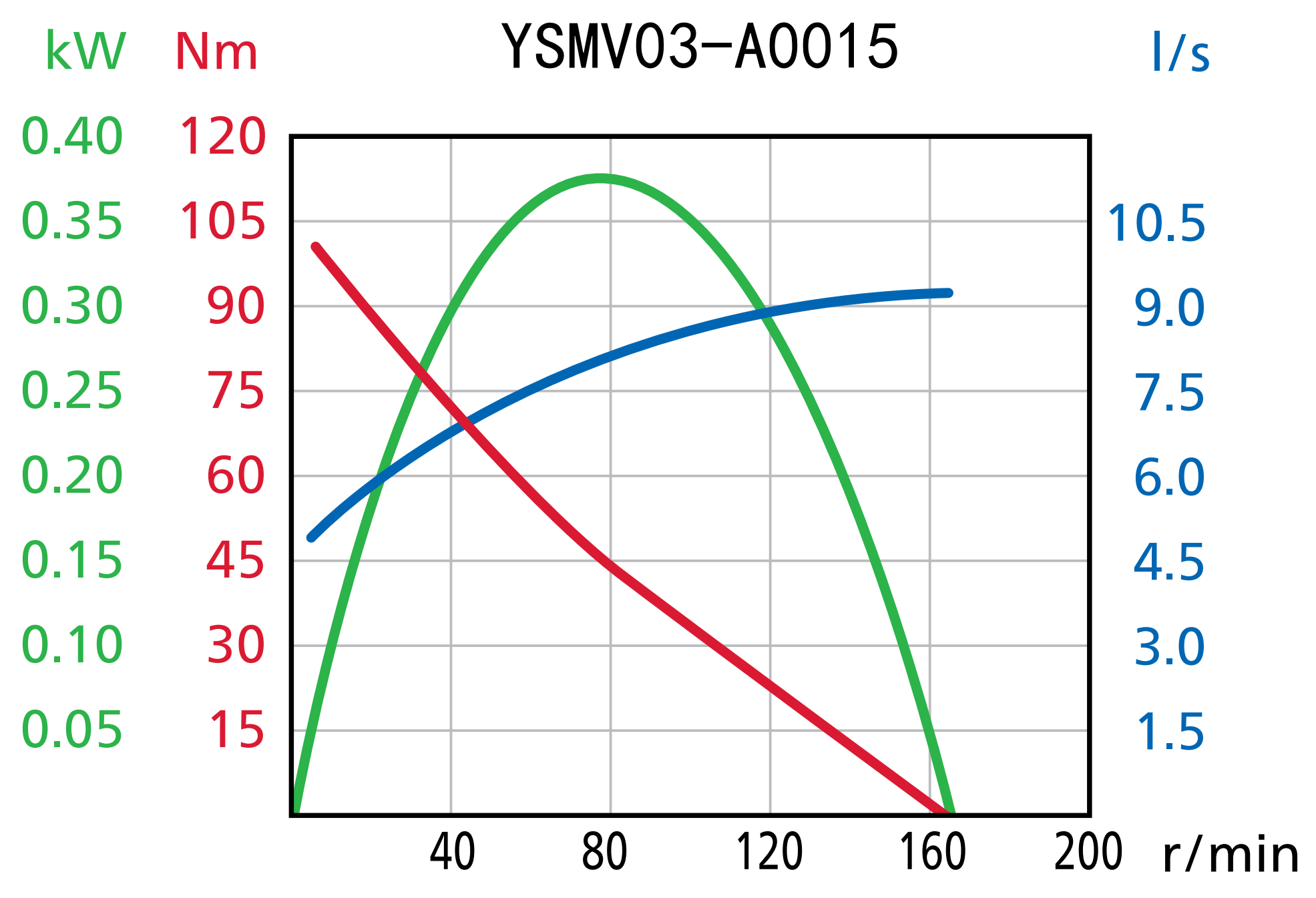

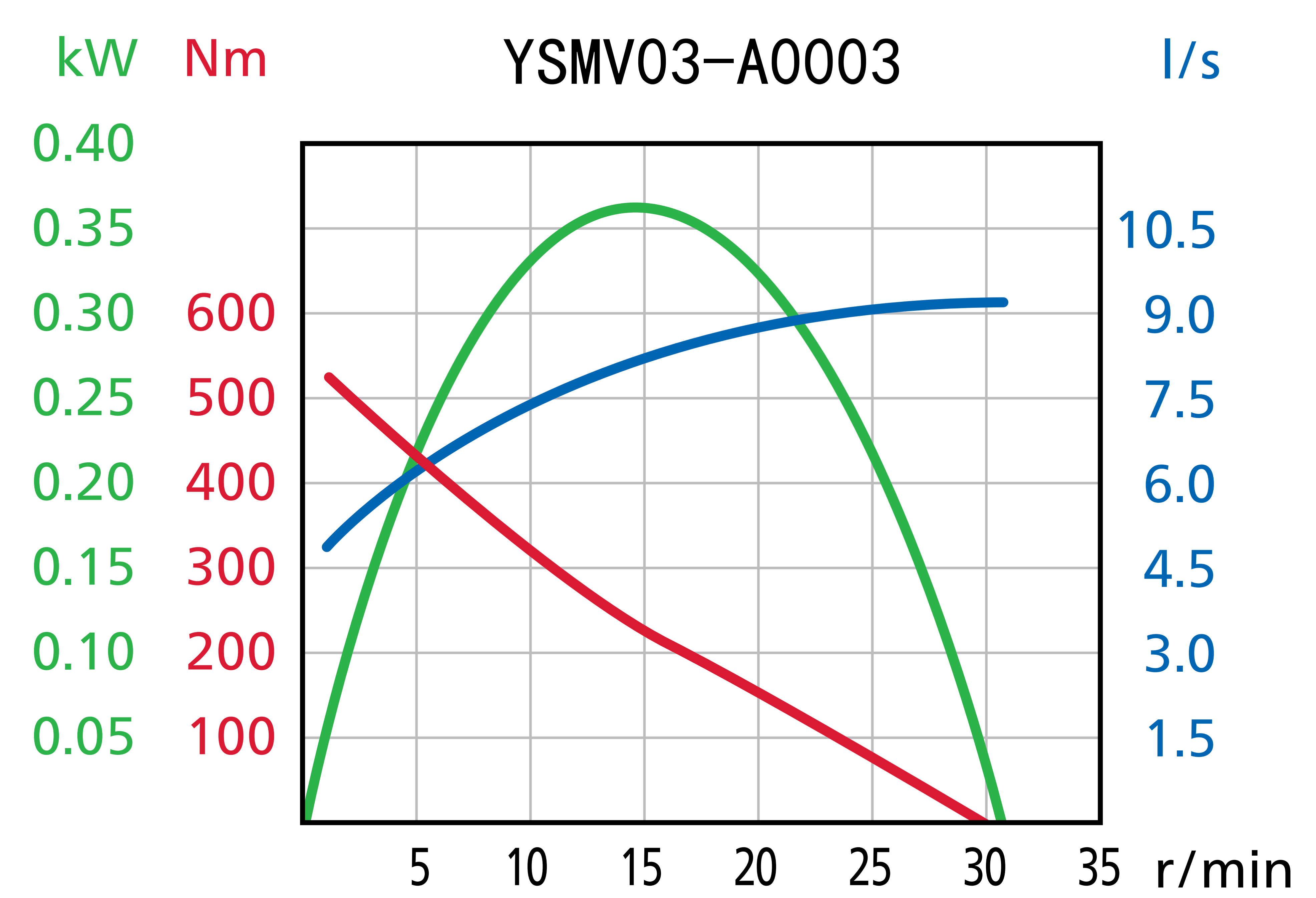

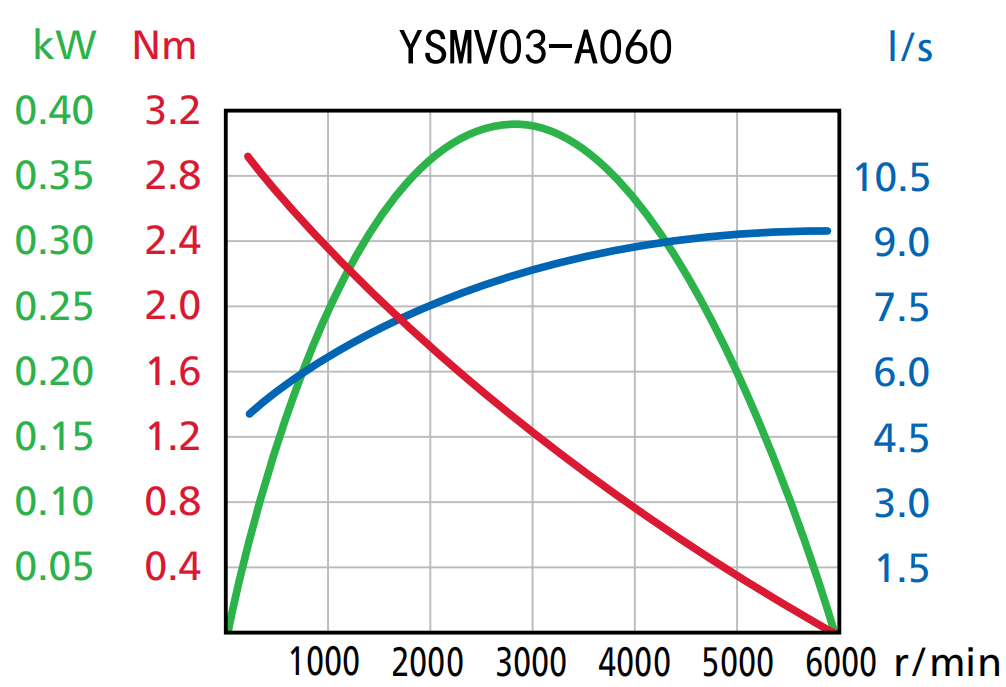

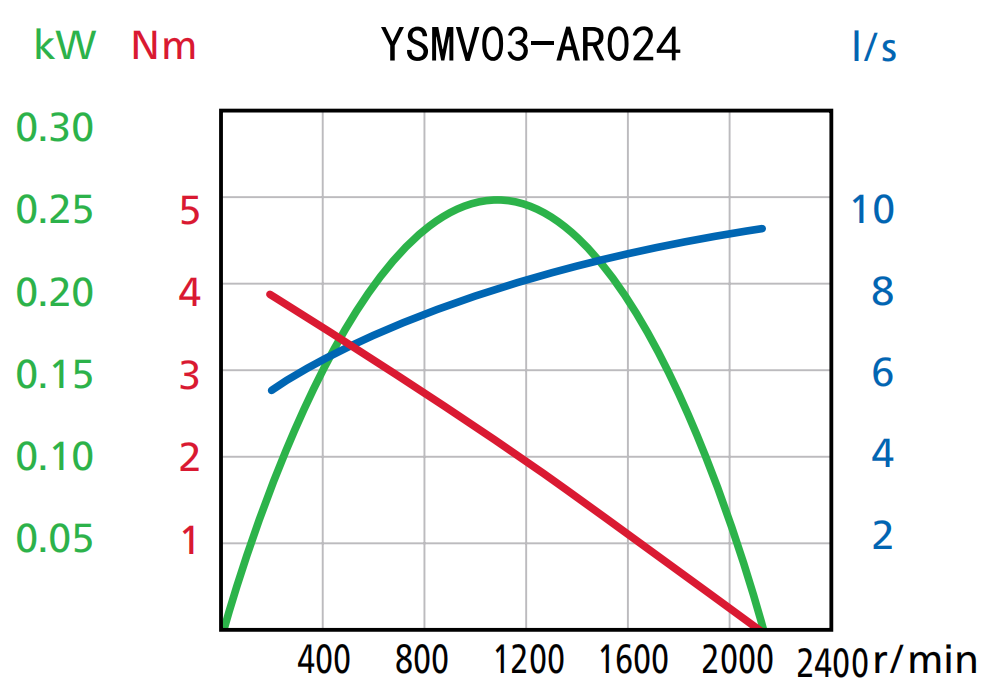

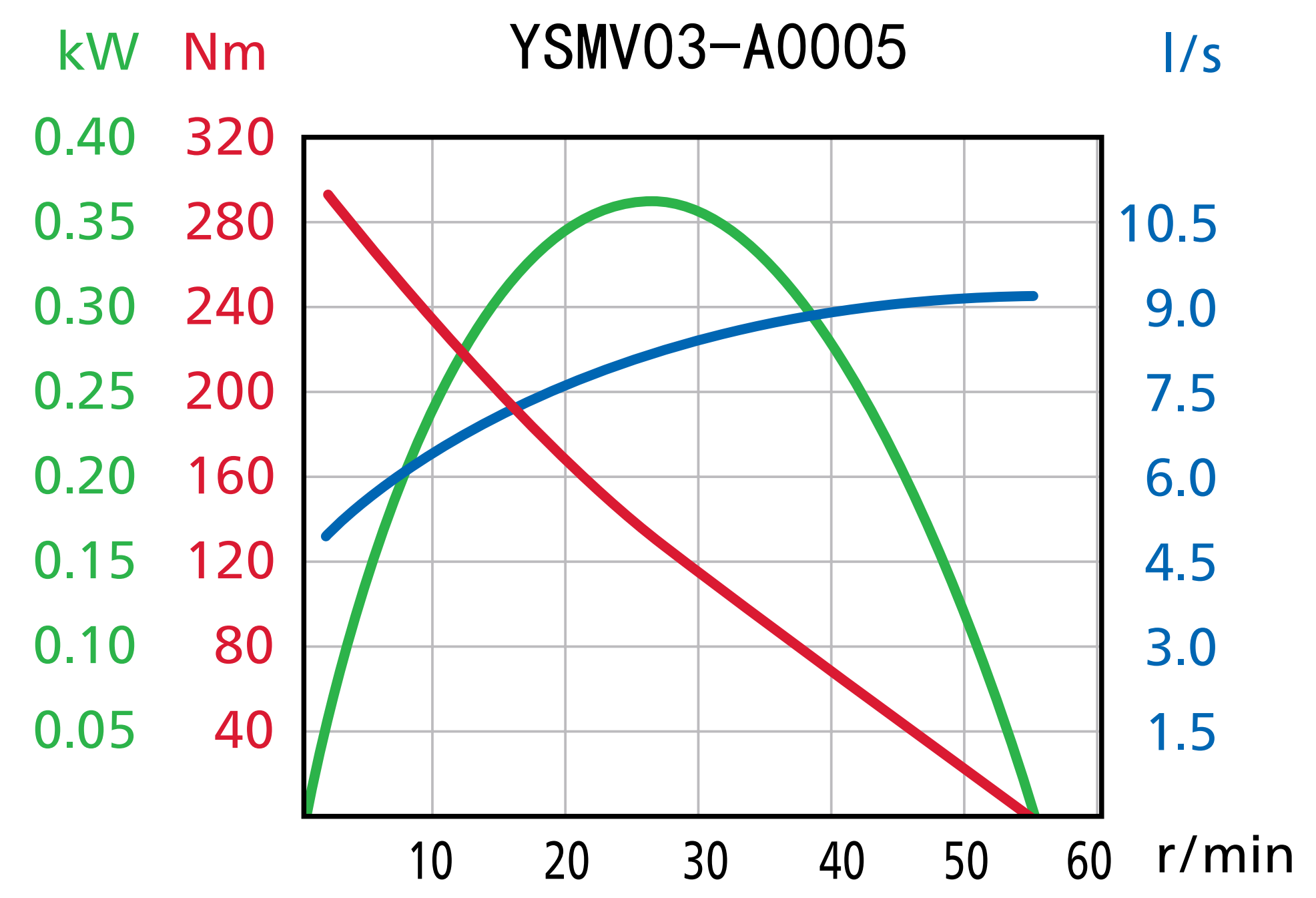

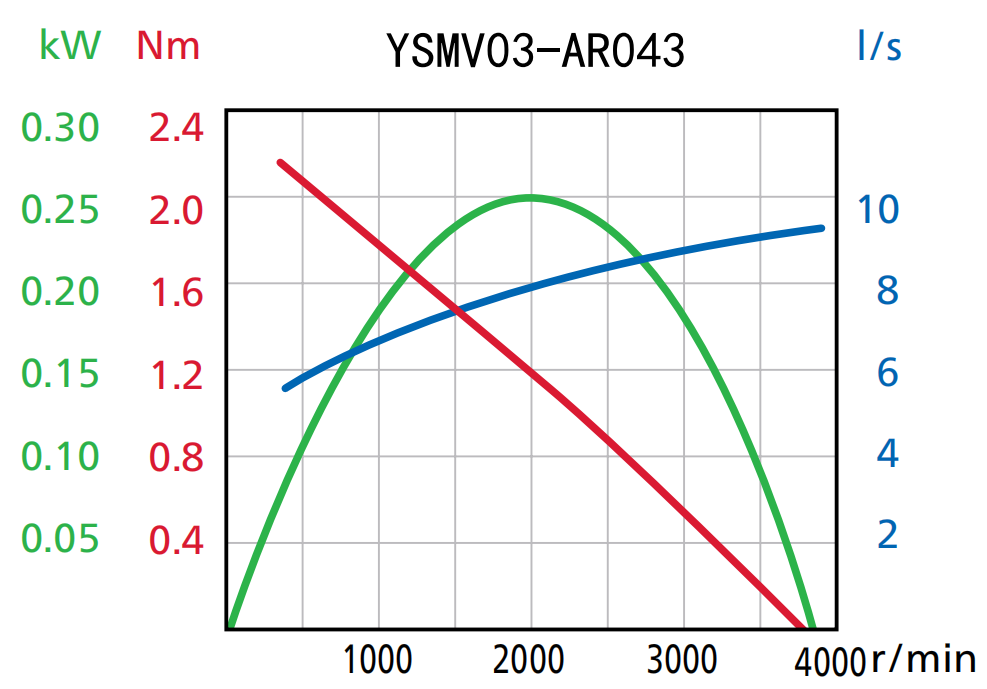

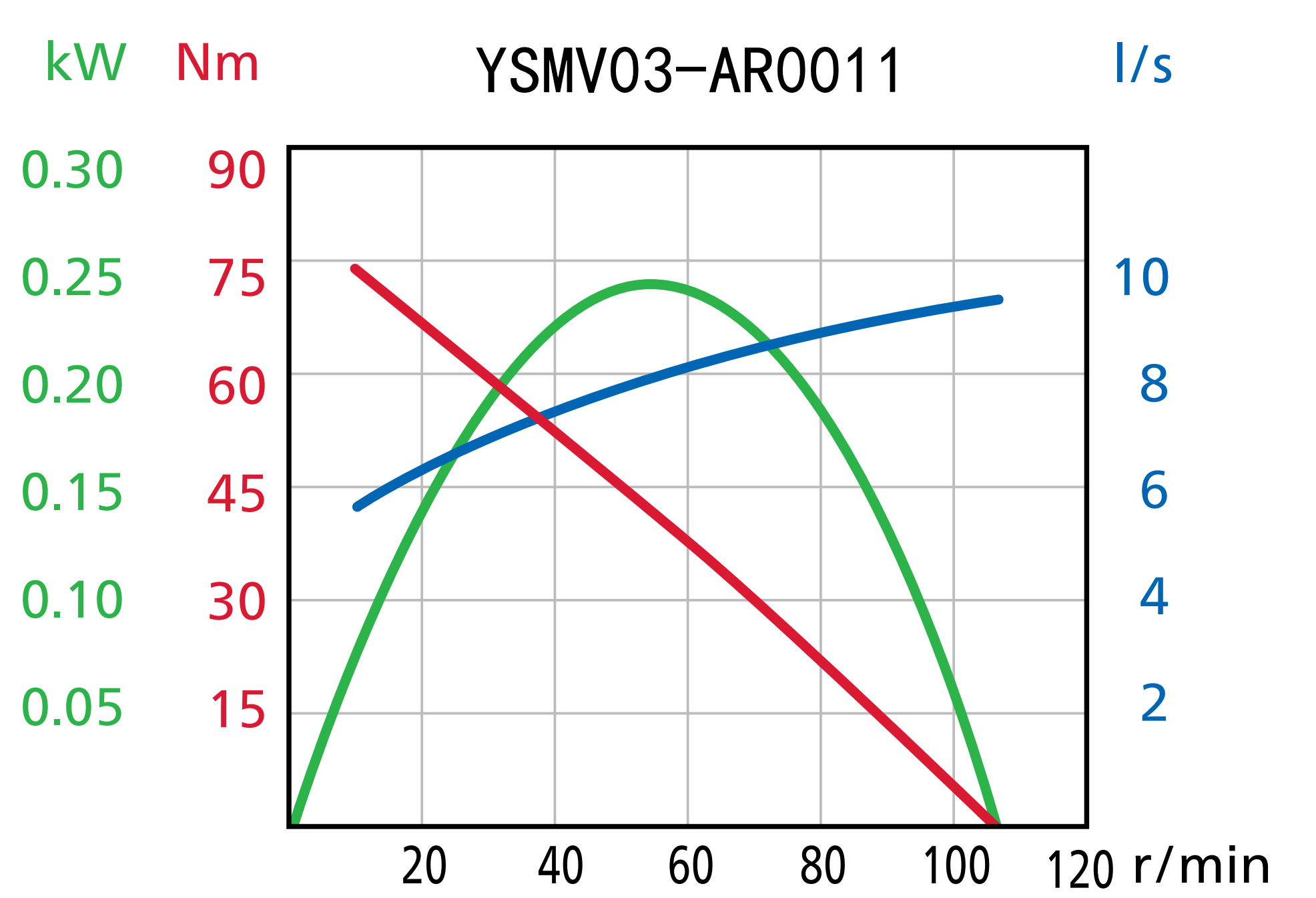

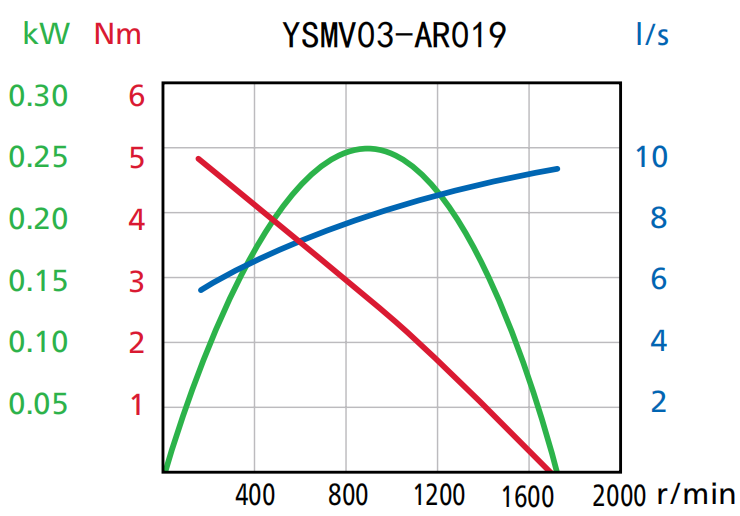

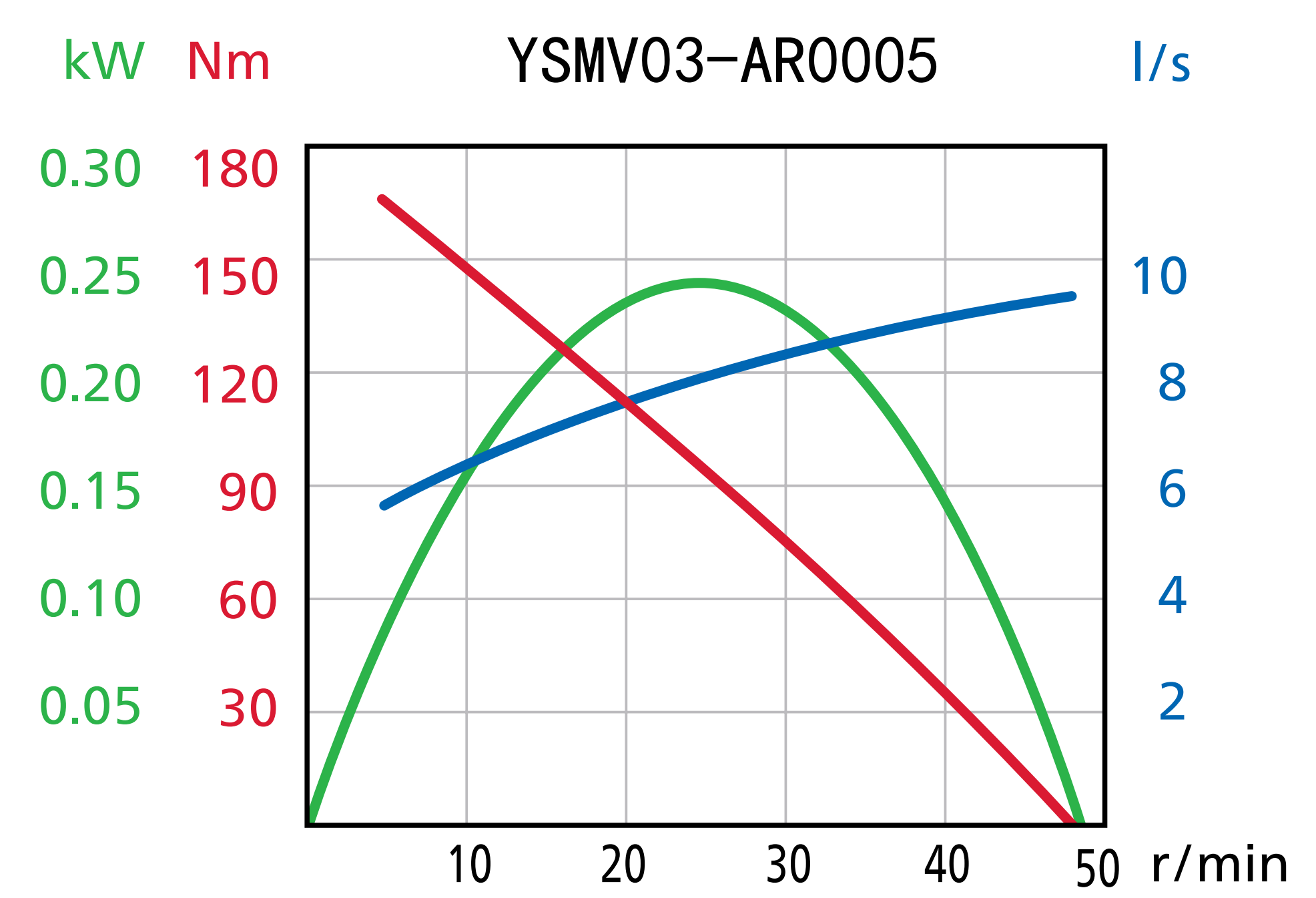

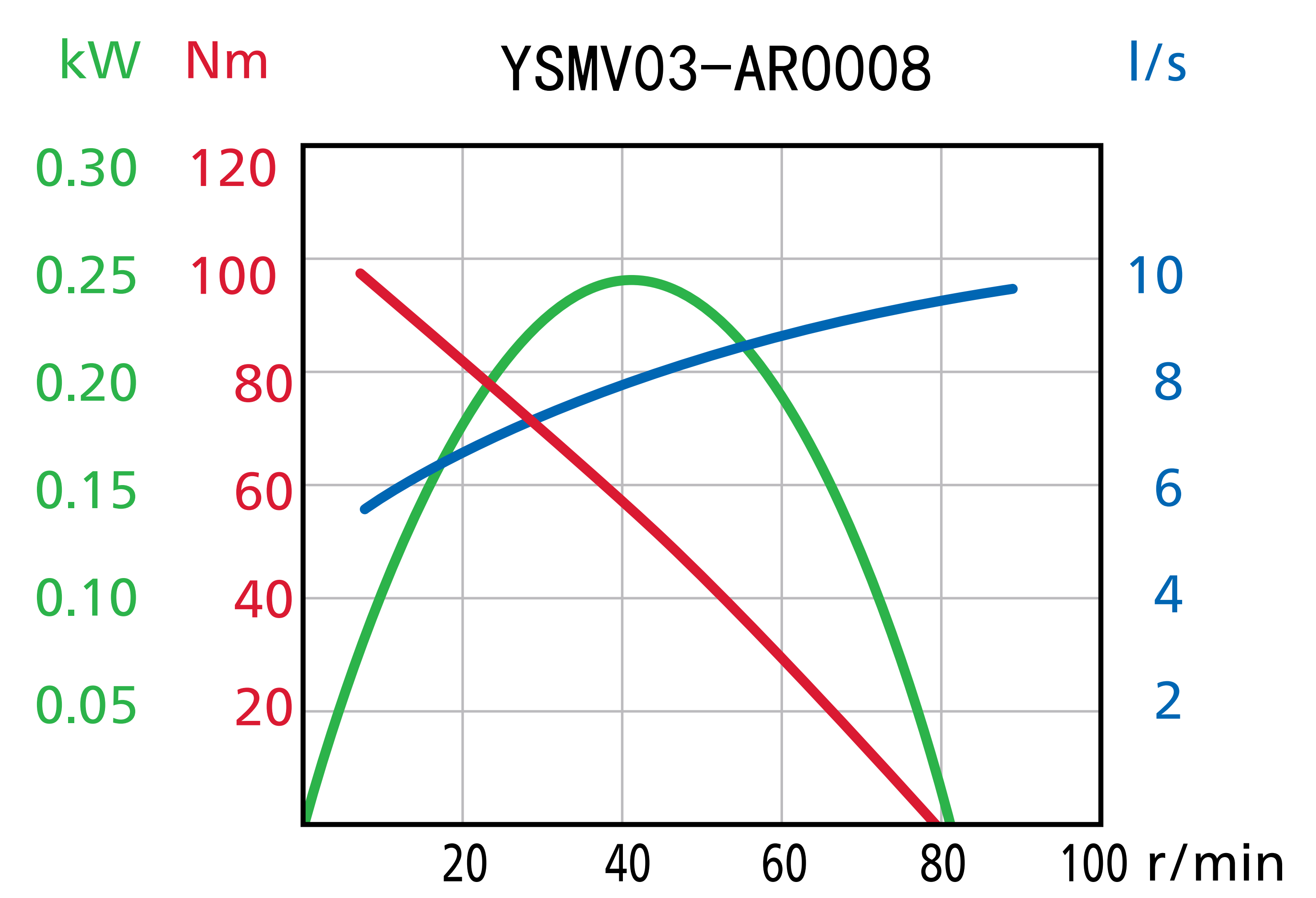

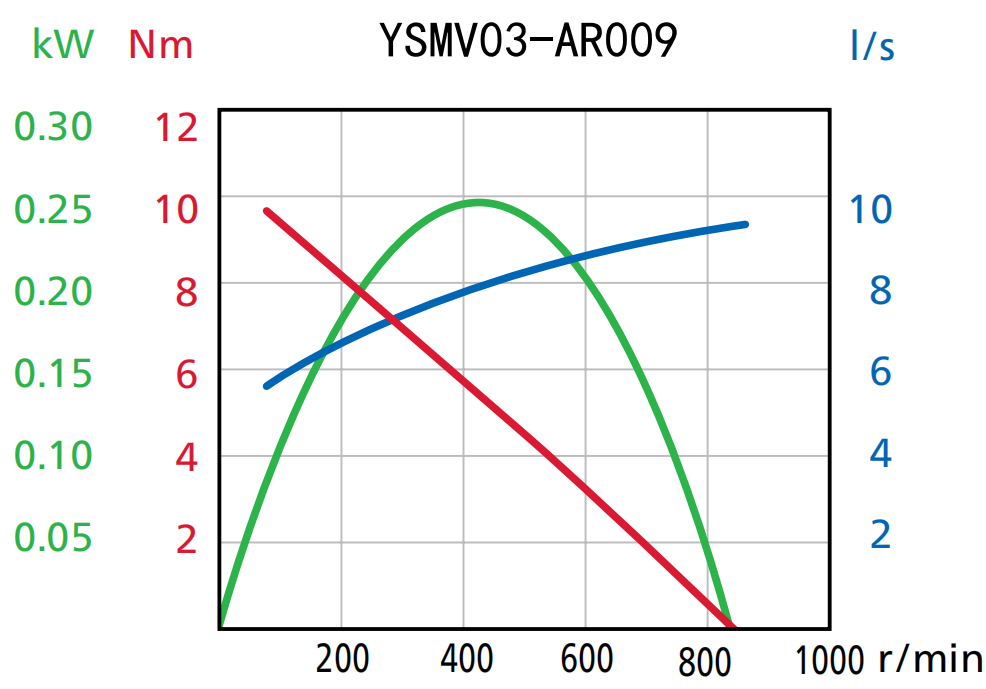

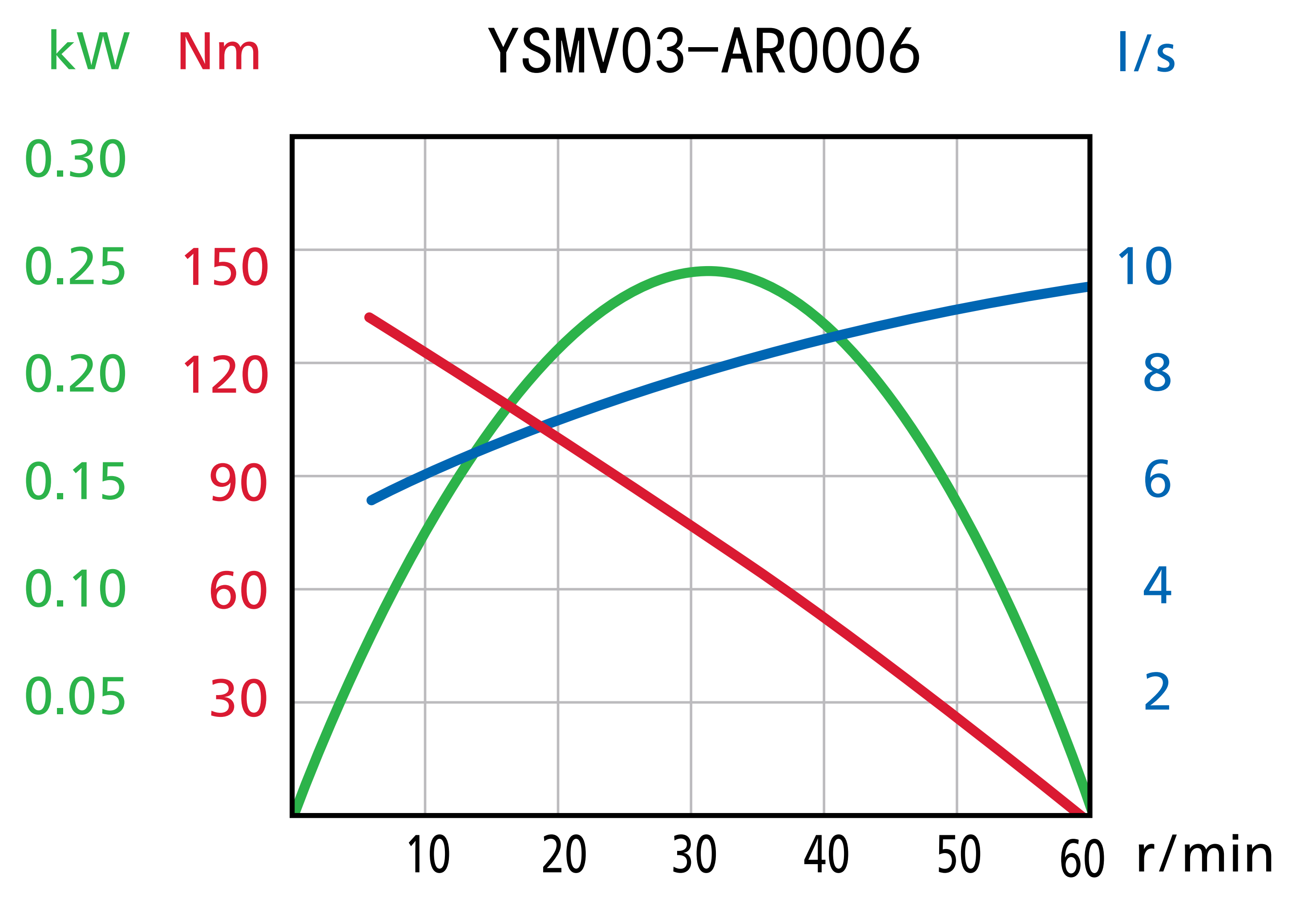

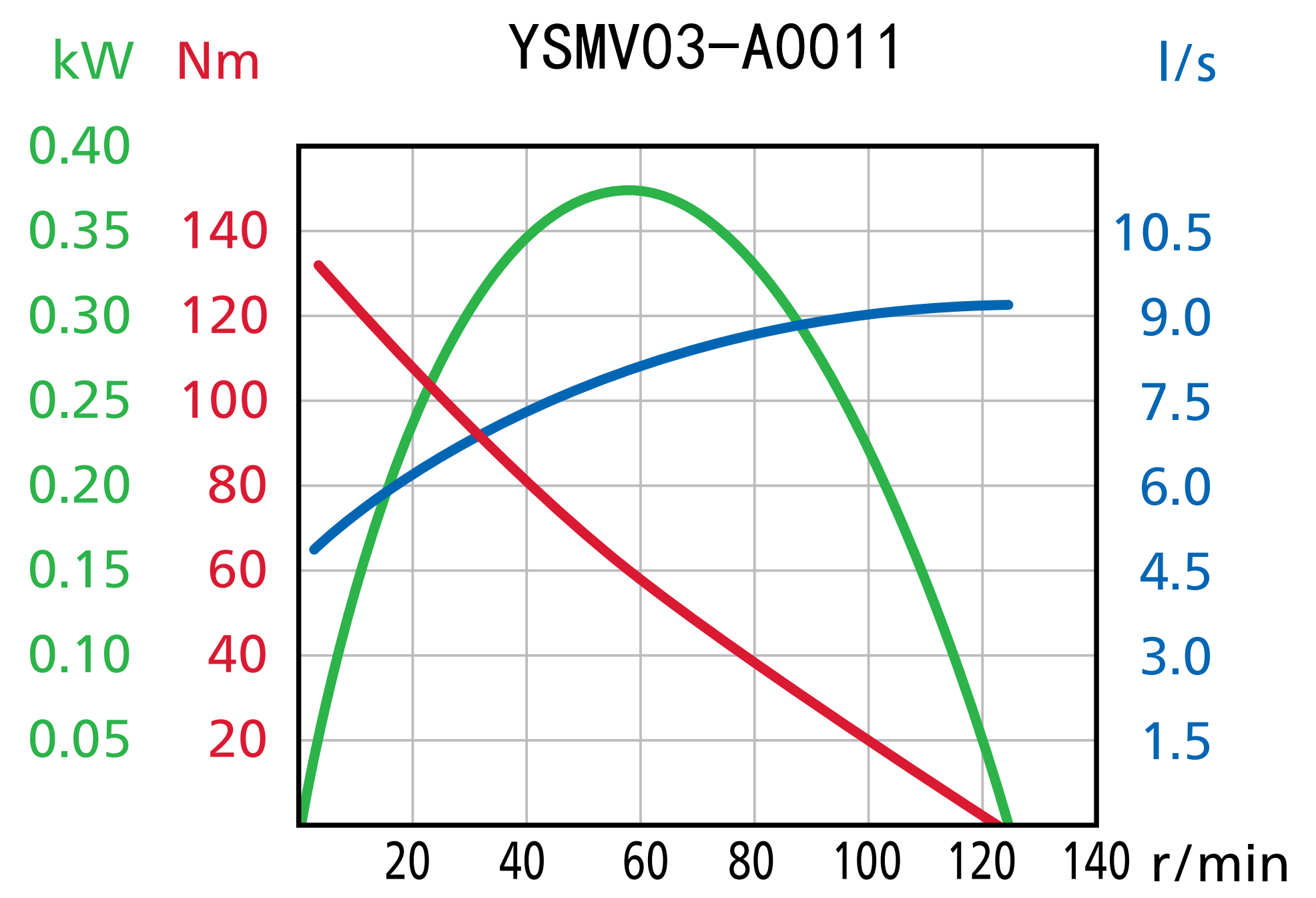

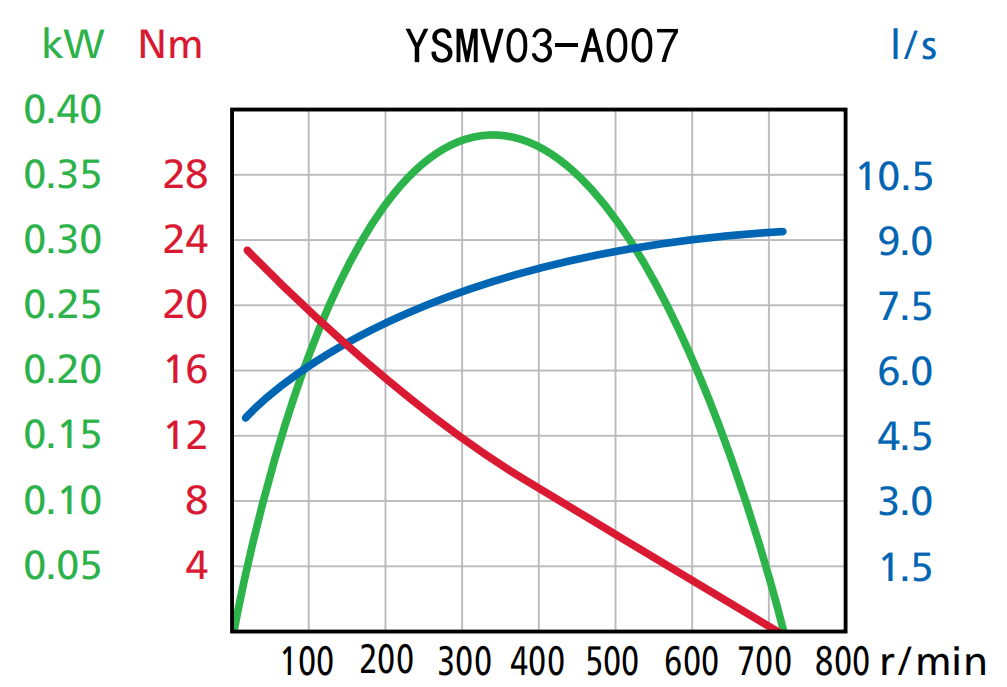

四、性能曲線圖

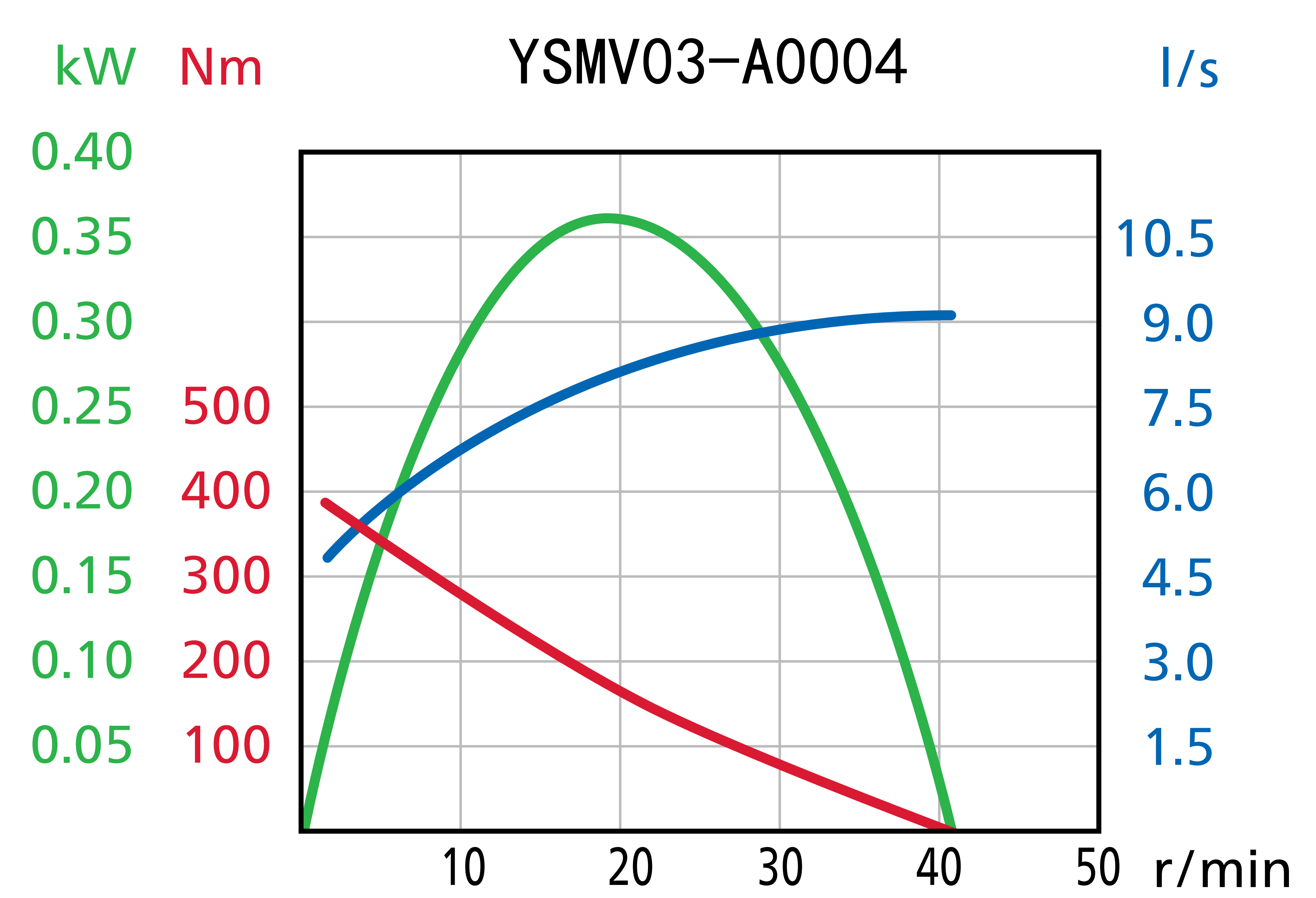

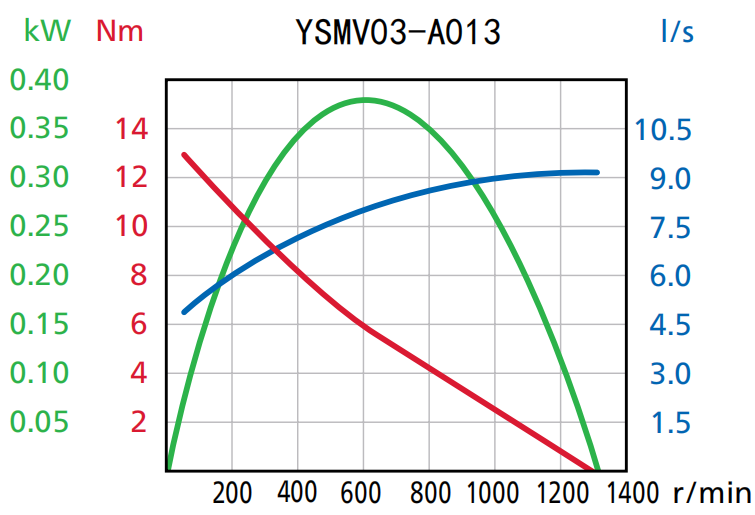

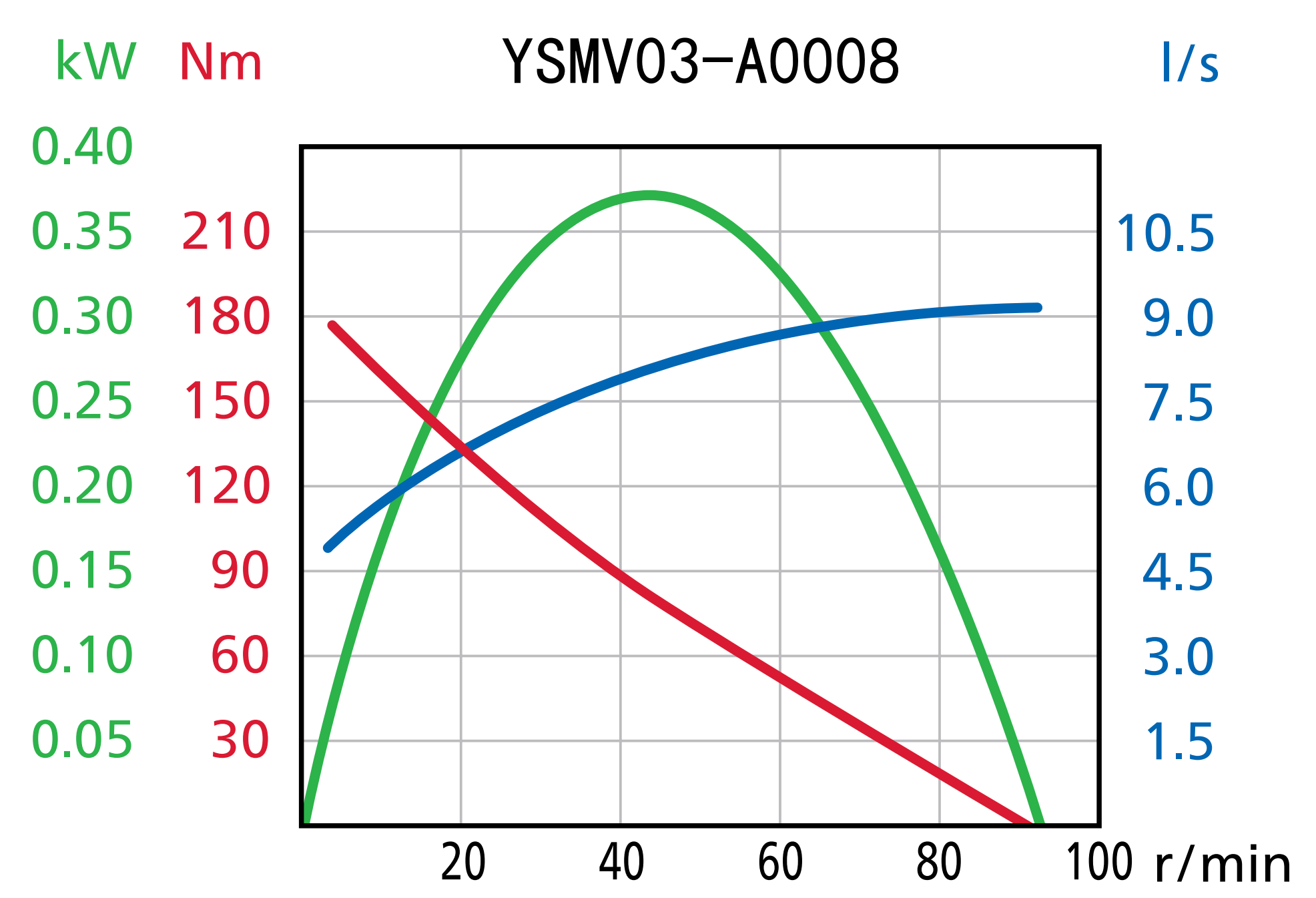

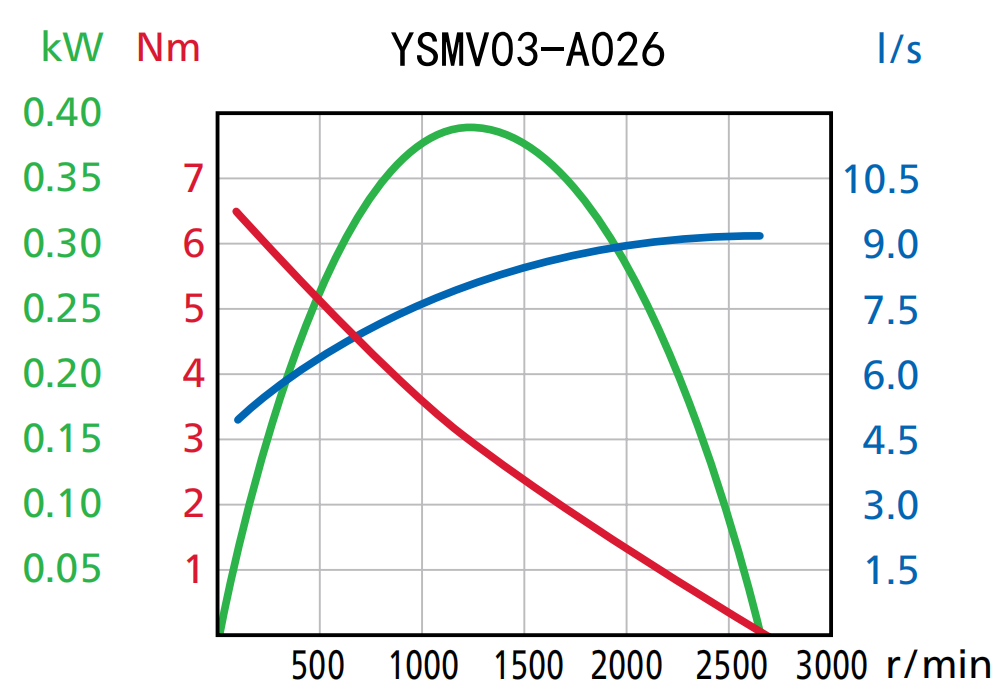

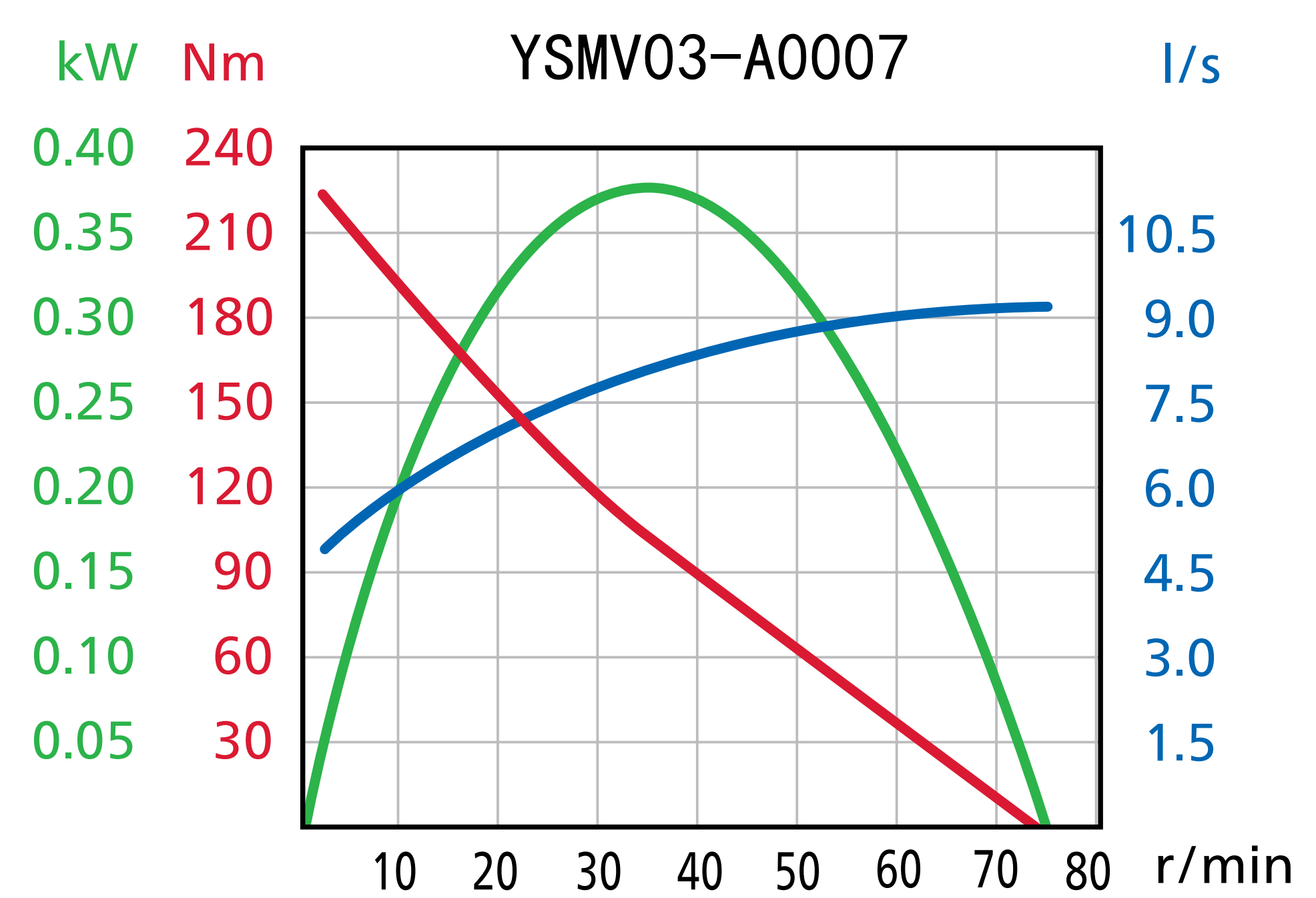

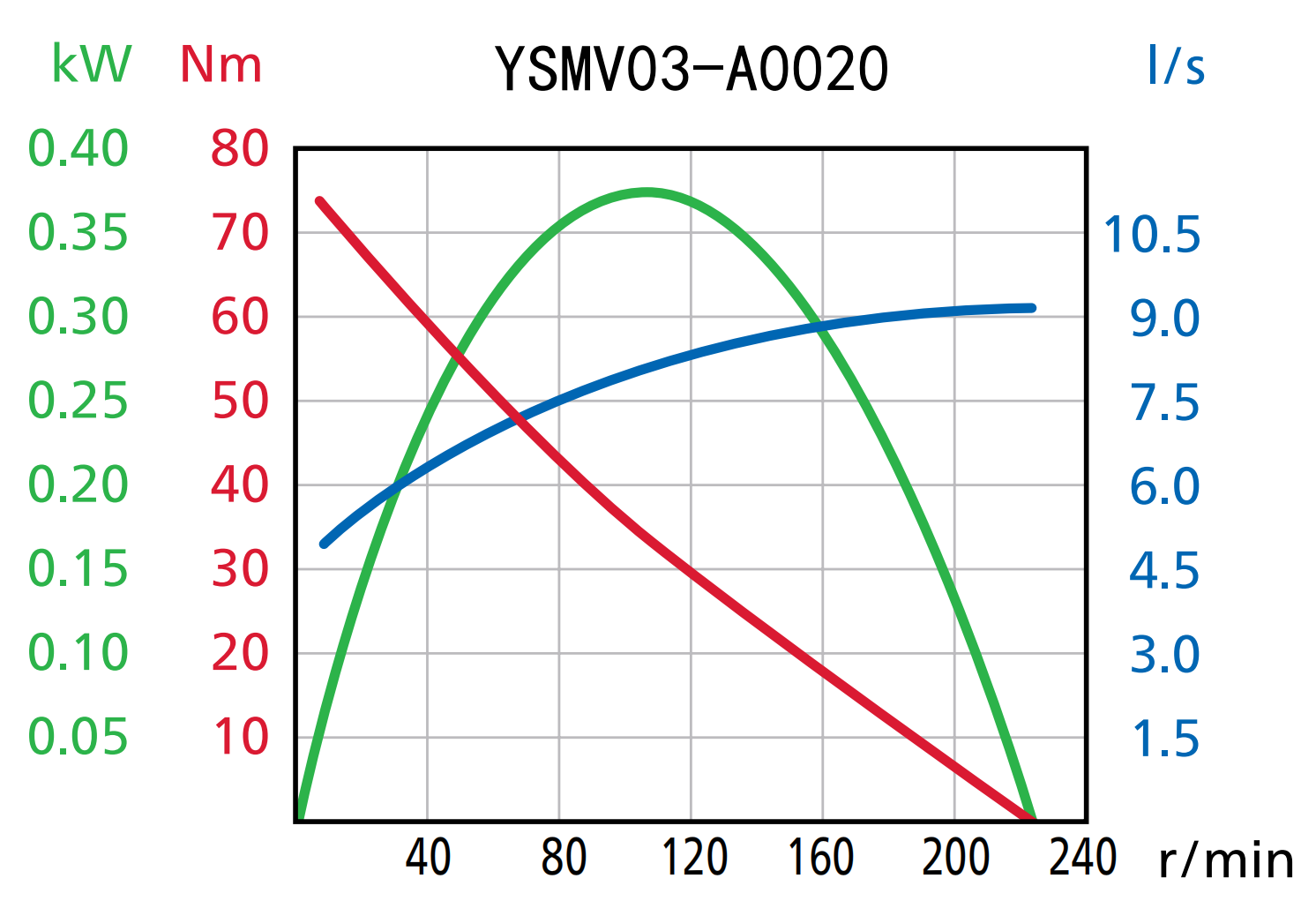

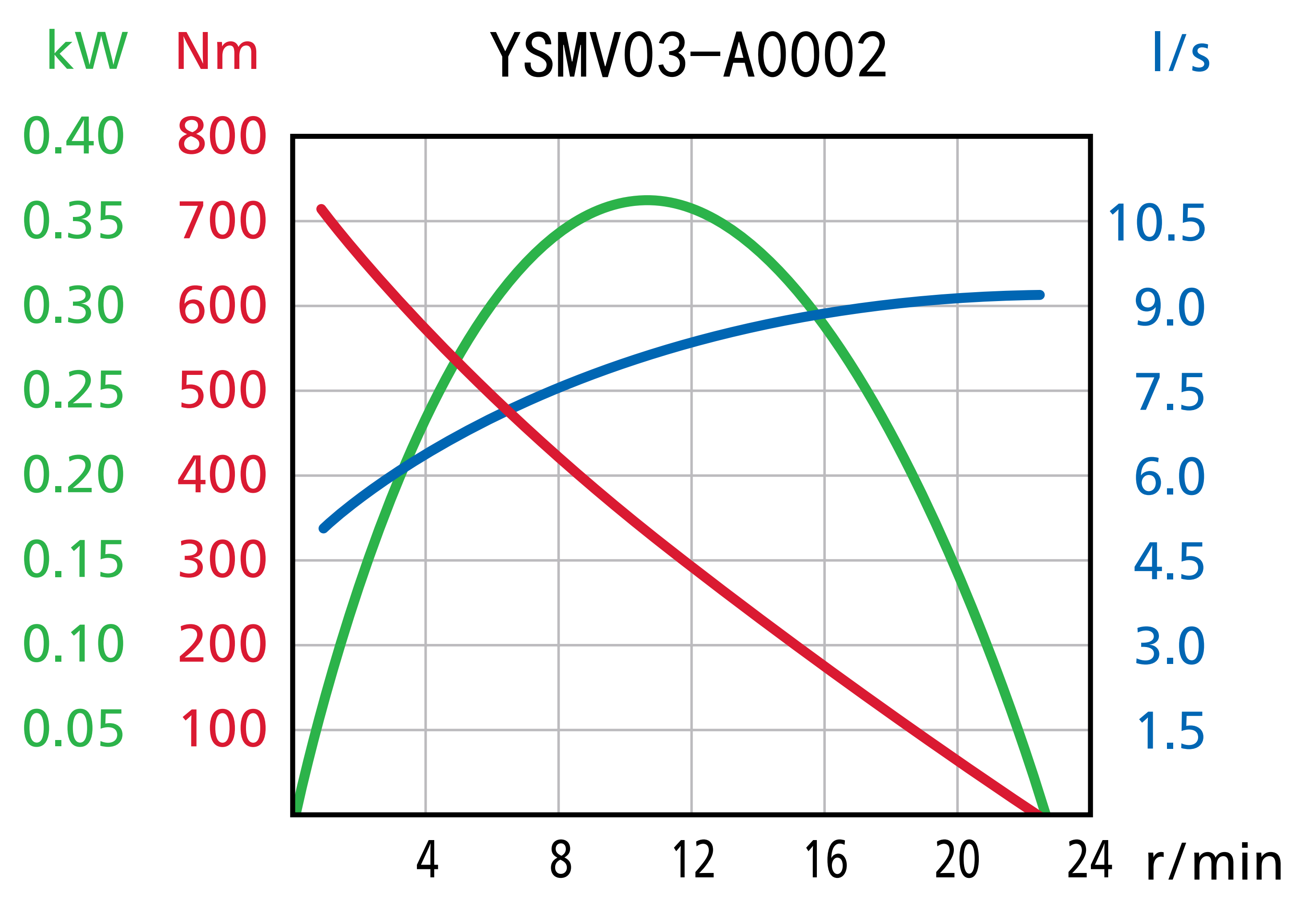

右旋轉和左旋轉（A和AV）

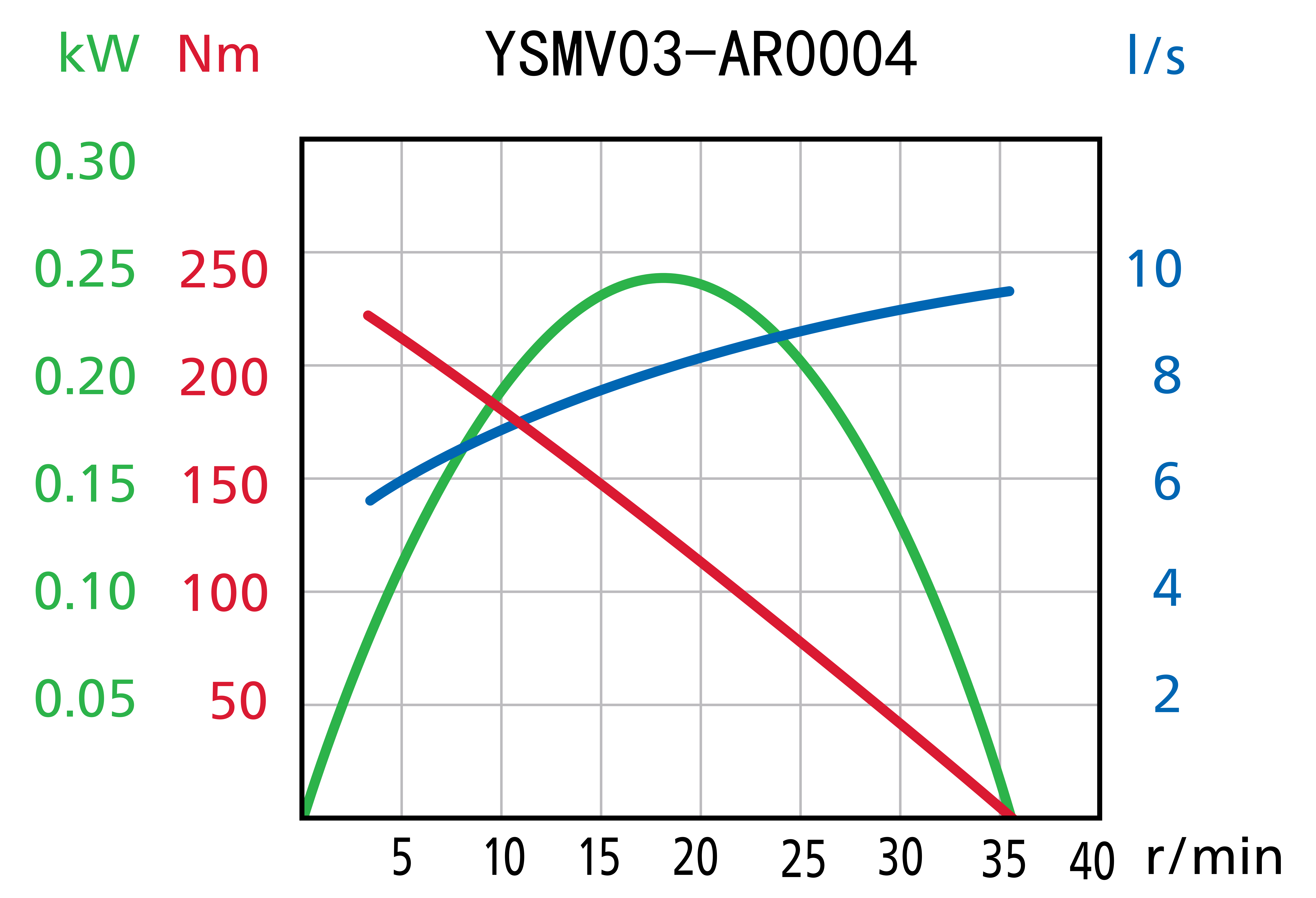

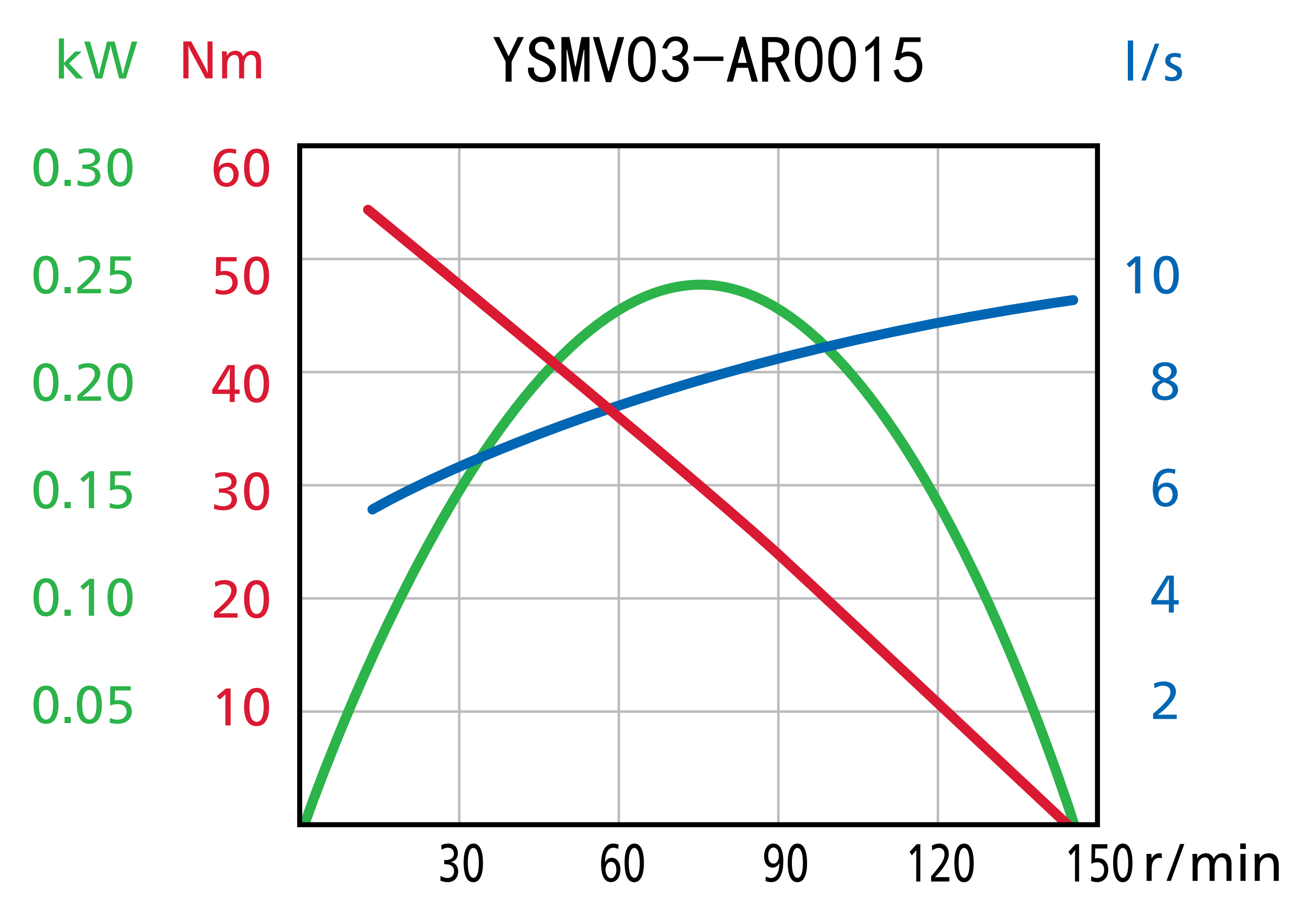

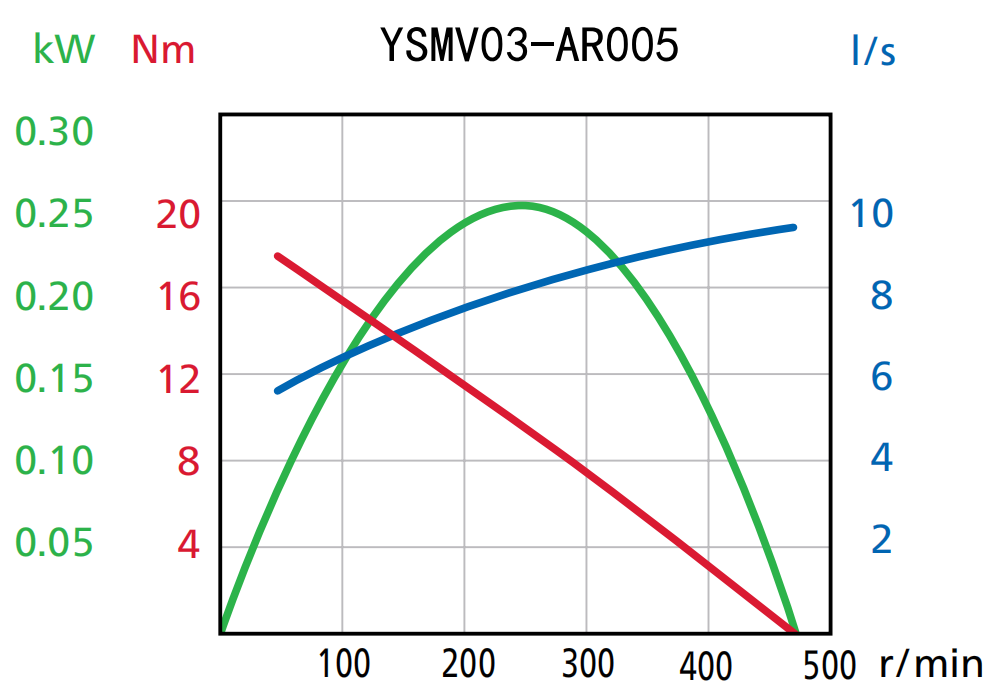

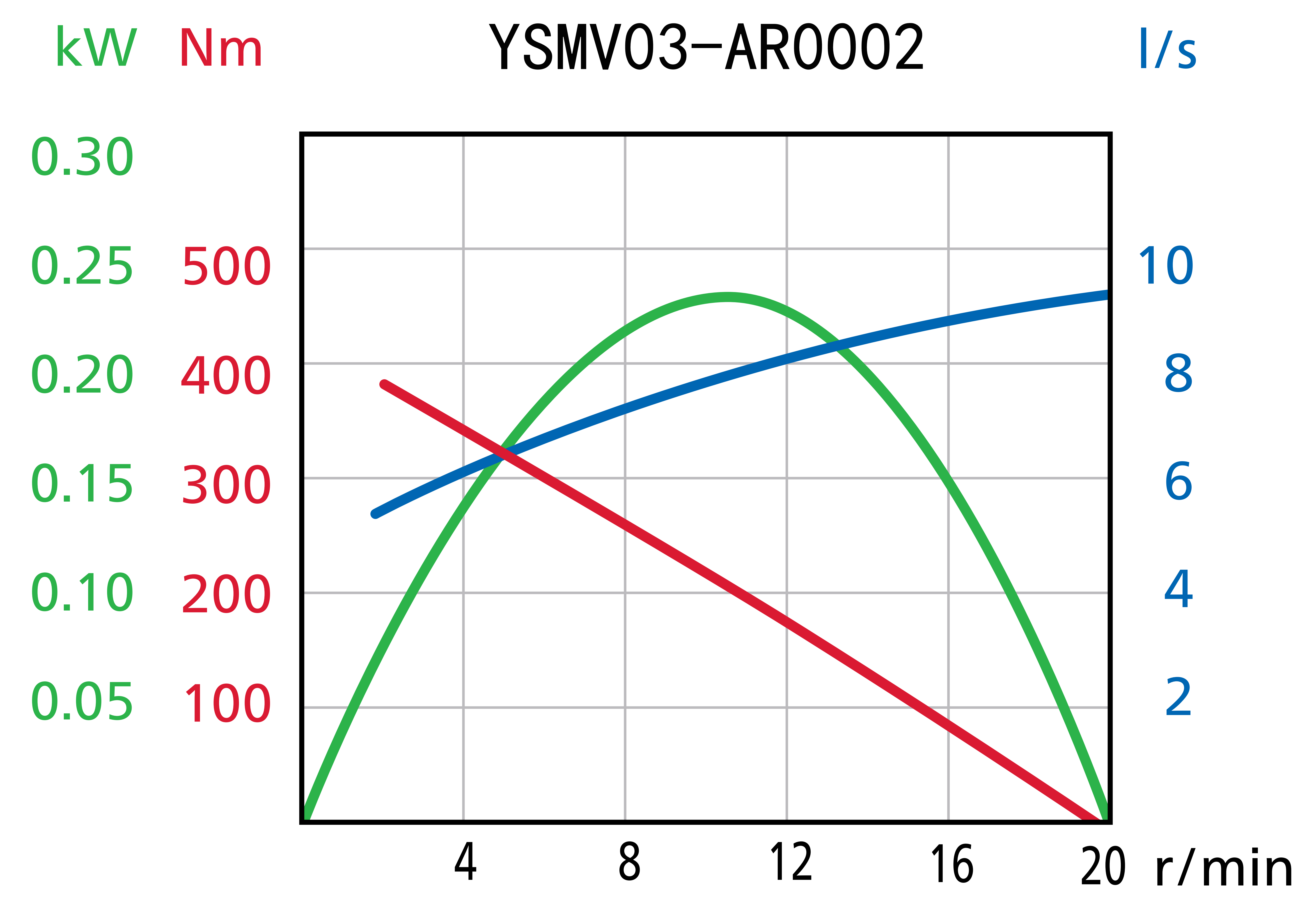

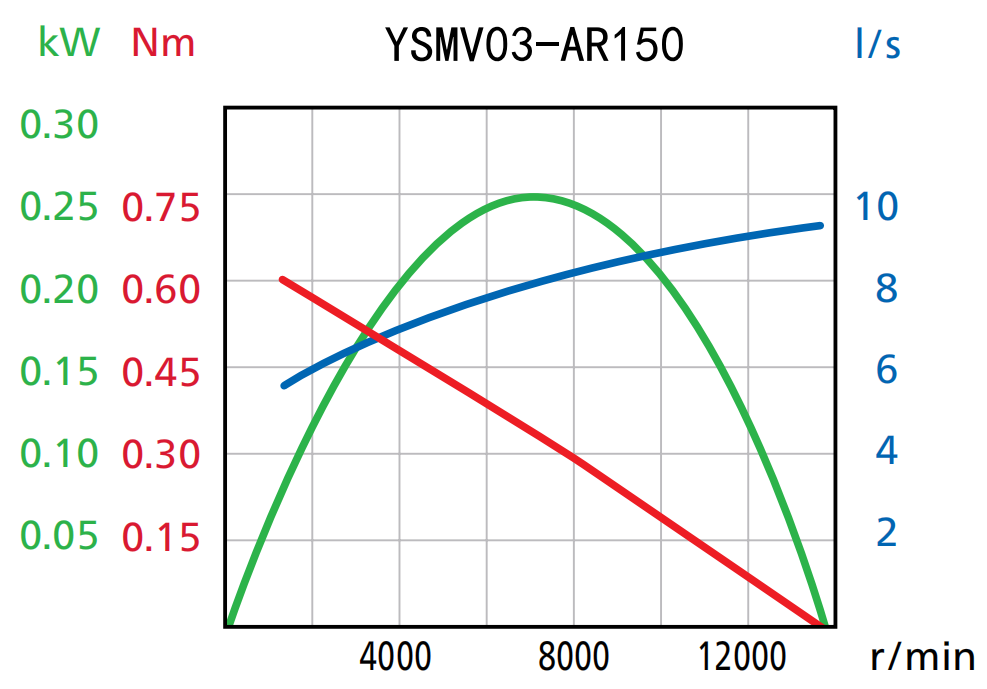

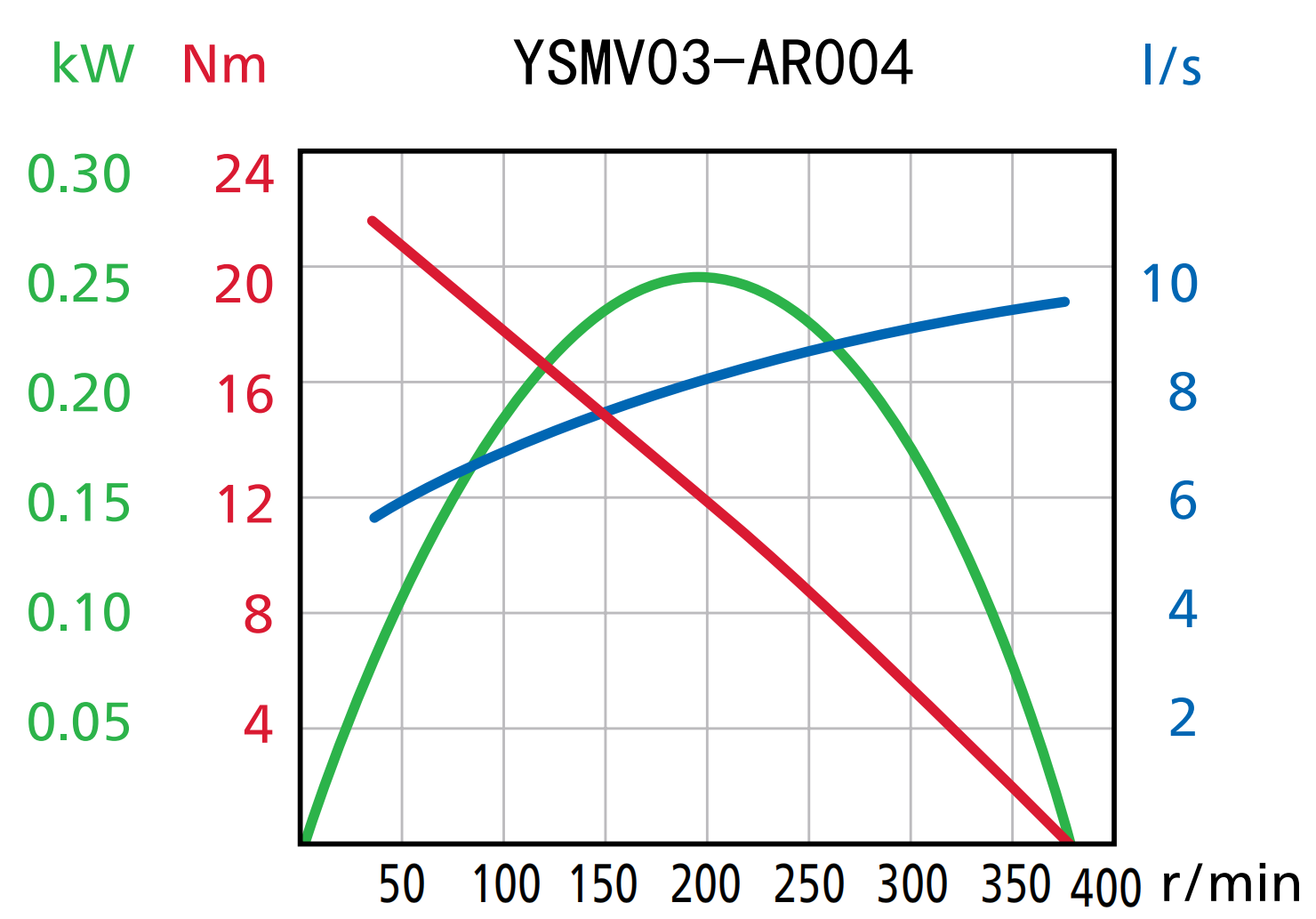

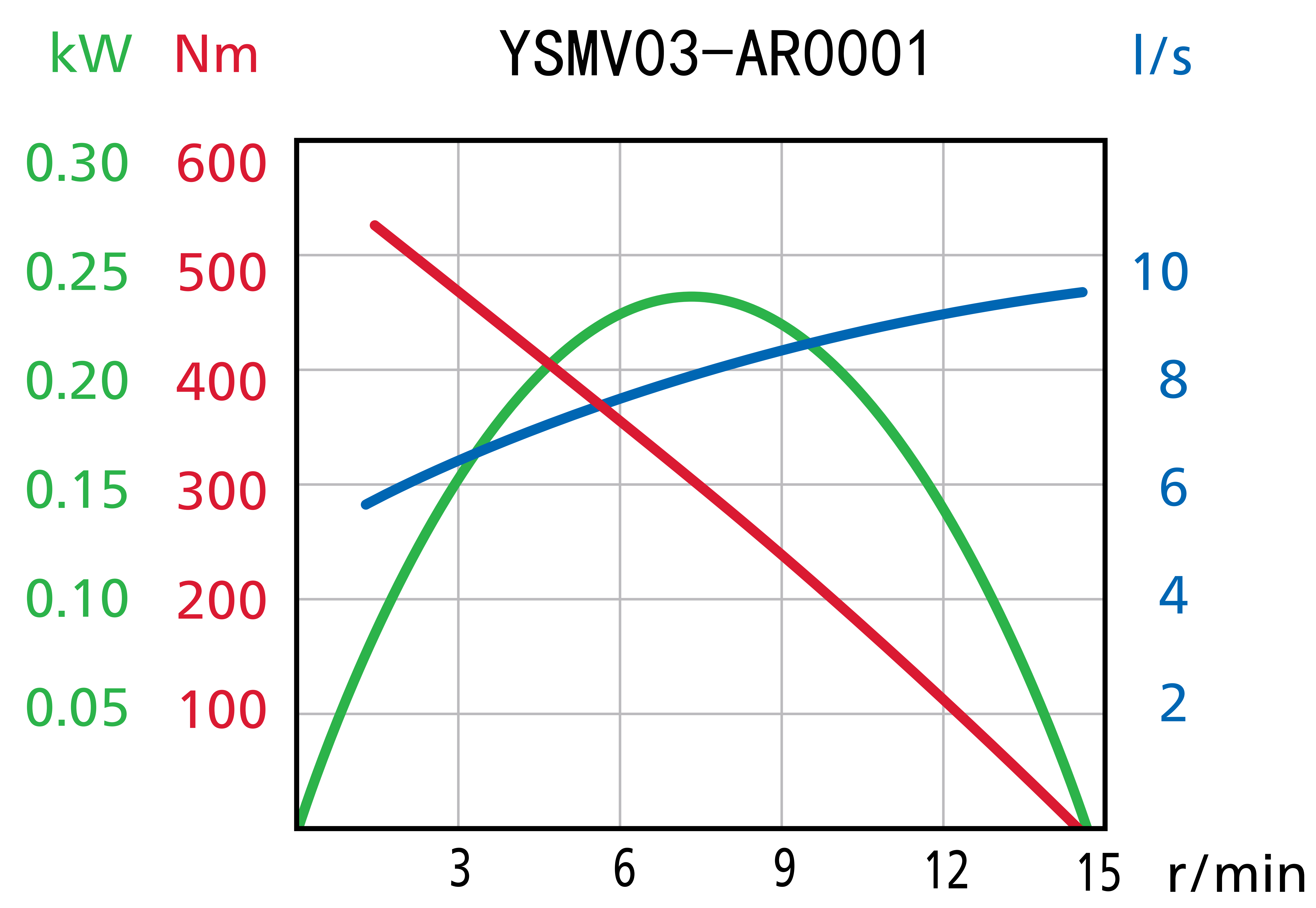

雙向旋轉（AR）

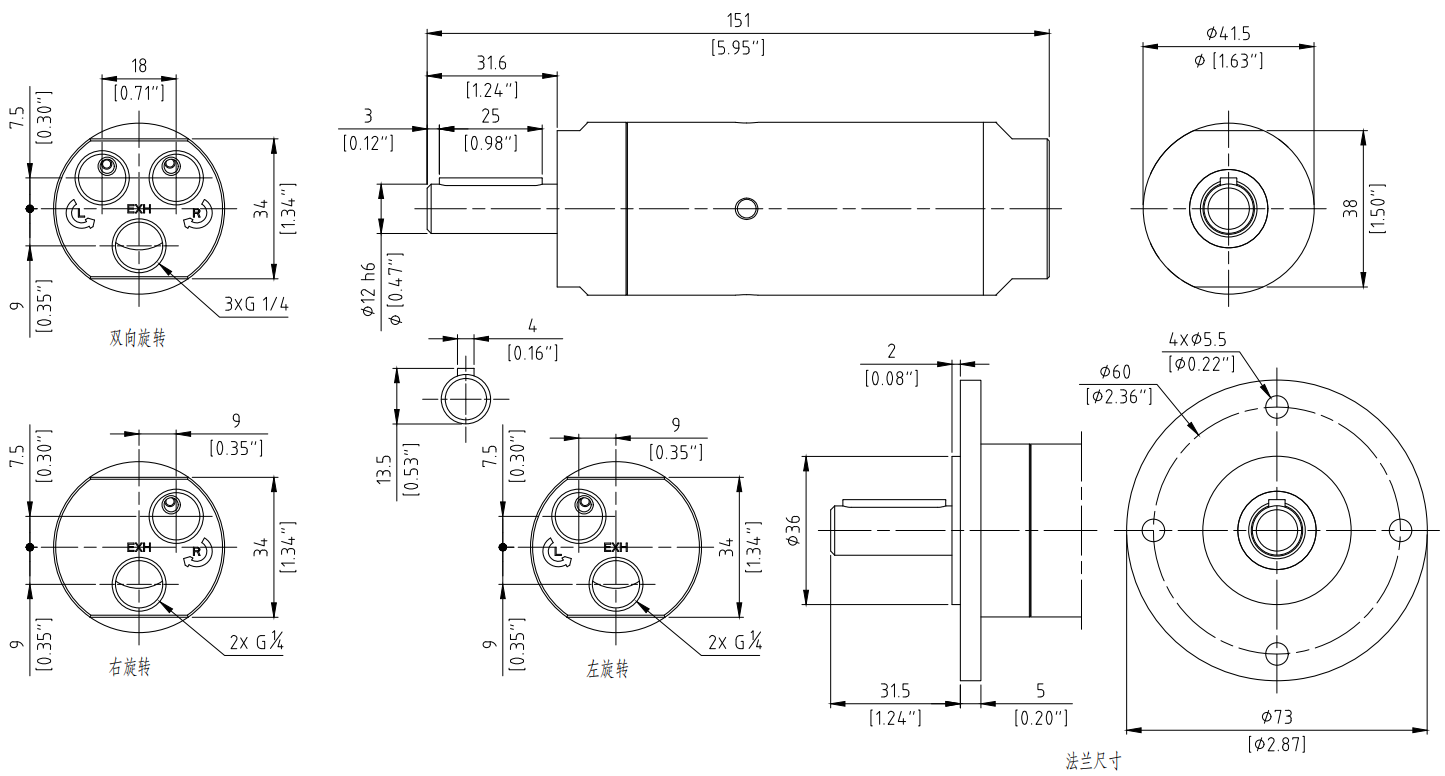

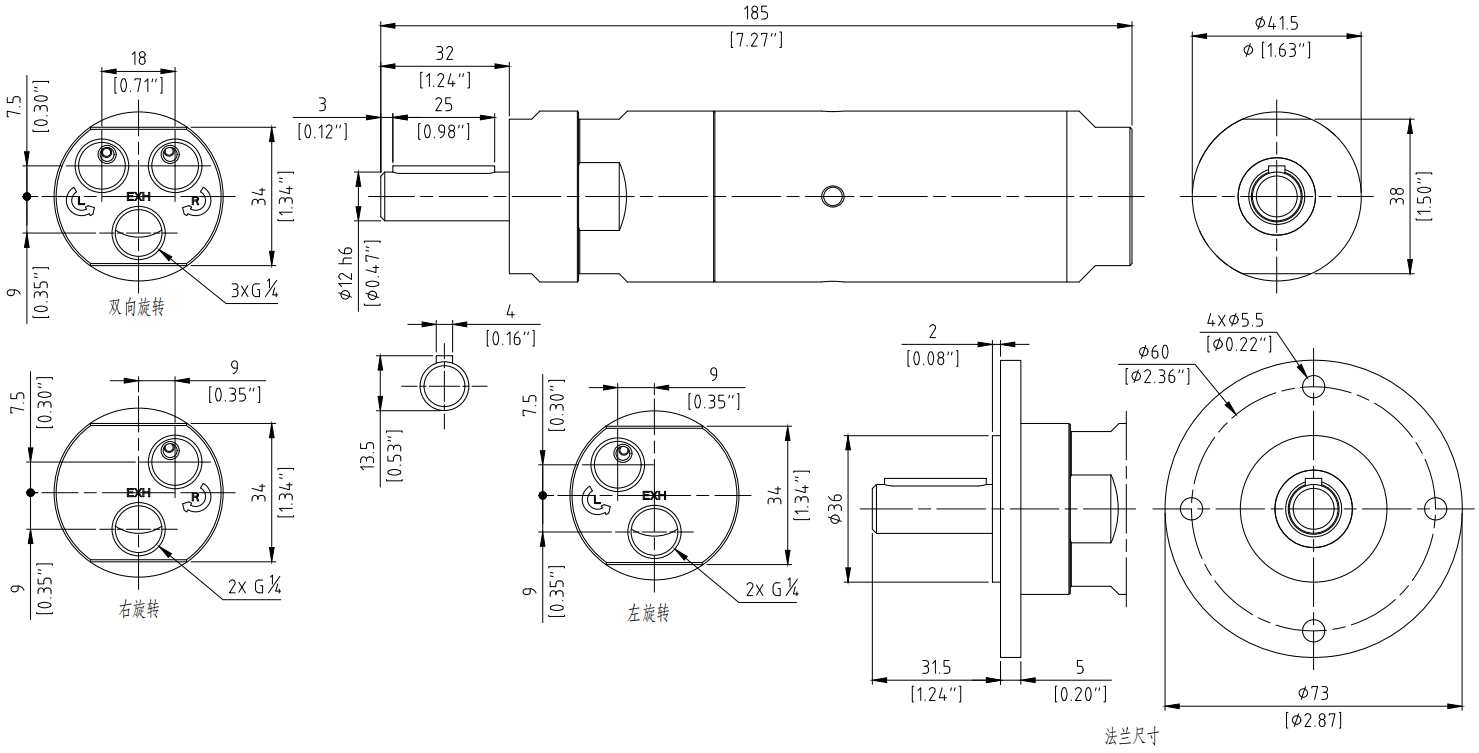

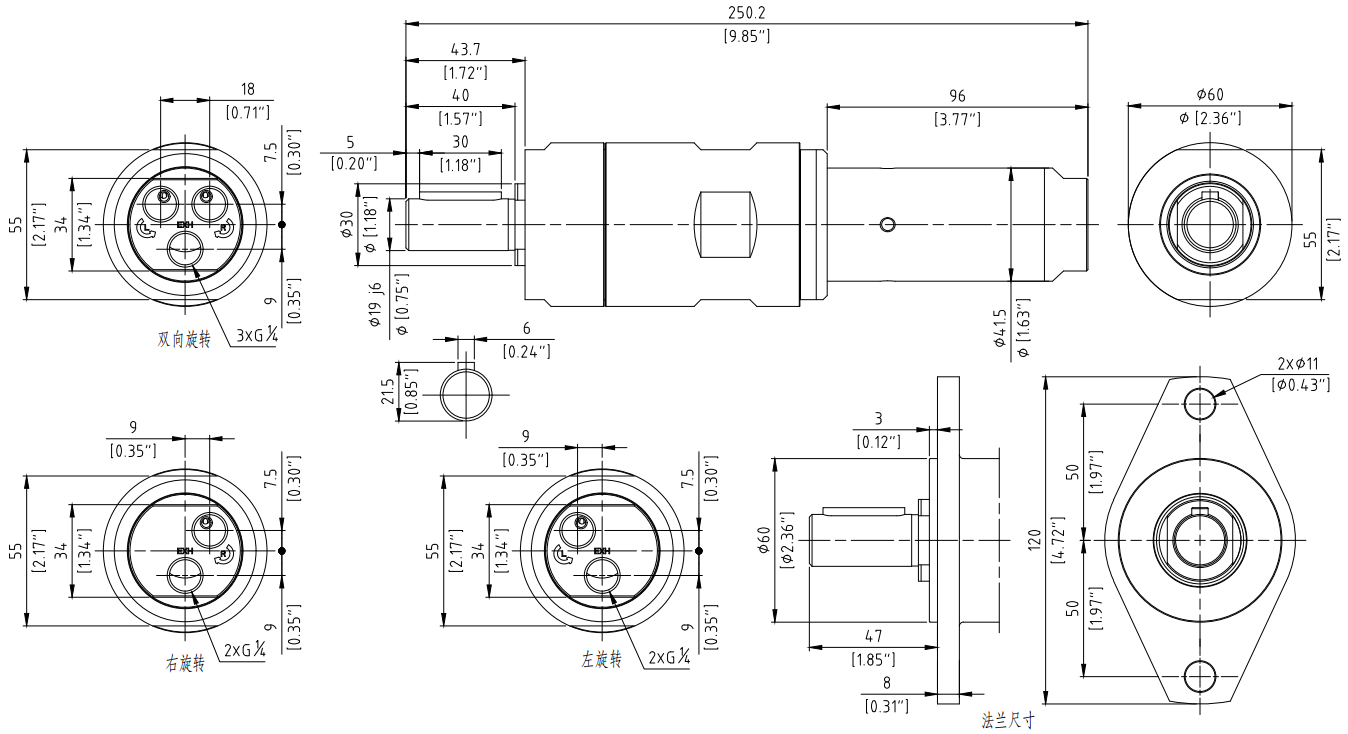

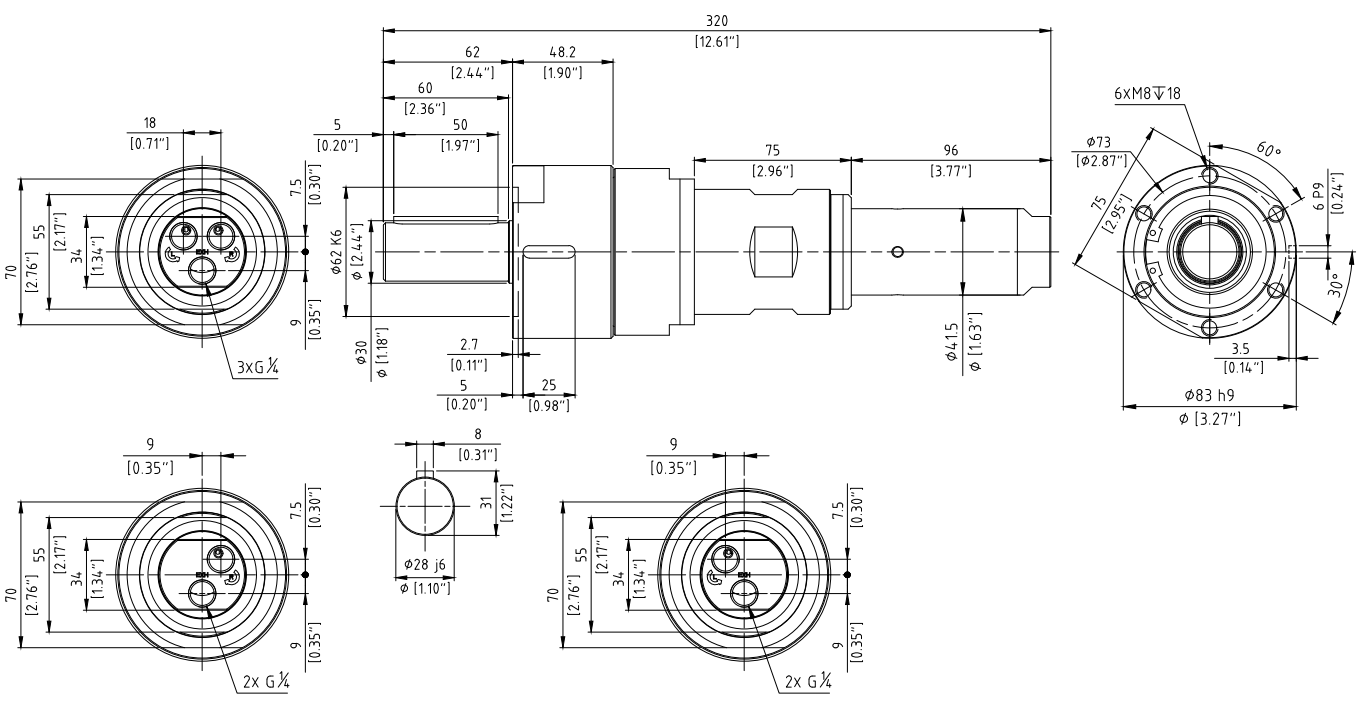

五、尺寸圖

雙向旋轉YSMV03-AR0001-11、YSMV03-AR0002-11、YSMV03-AR0003-11、YSMV03-AR0004-11

右旋轉YSMV03-A0002-11、YSMV03-A0003-11、YSMV03-A0004-11、YSMV03-A0005-11

左旋轉YSMV03-AV0002-11、YSMV03-AV0003-11、YSMV03-AV0004-11、YSMV03-AV0005-11

雙向旋轉YSMV03-AR0005-11、YSMV03-AR0006-11、YSMV03-AR0008-11、YSMV03-AR0011-11、YSMV03-AR0015-11

右旋轉YSMV03-A0007-11、YSMV03-A0008-11、YSMV03-A0011-11、YSMV03-A0015-11、YSMV03-A0020-11

左旋轉YSMV03-AV0007-11、YSMV03-AV0008-11、YSMV03-AV0011-11、YSMV03-AV0015-11、YSMV03-AV0020-11

雙向旋轉YSMV03-AR004-11、YSMV03-AR005-11、YSMV03-AR009-11

右旋轉YSMV03-A005-11、YSMV03-A007-11、YSMV03-A013-11

左旋轉YSMV03-AV005-11、YSMV03-AV007-11、YSMV03-AV013-11

雙向旋轉YSMV03-AR019-11、YSMV03-AR024-11、YSMV03-AR043、YSMV03-AR150

右旋轉YSMV03-A026-11、YSMV03-A033-11、YSMV03-A060-11、YSMV03-A210-11

左旋轉YSMV03-AV026-11、YSMV03-AV033-11、YSMV03-AV060-11、YSMV03-AV210-11

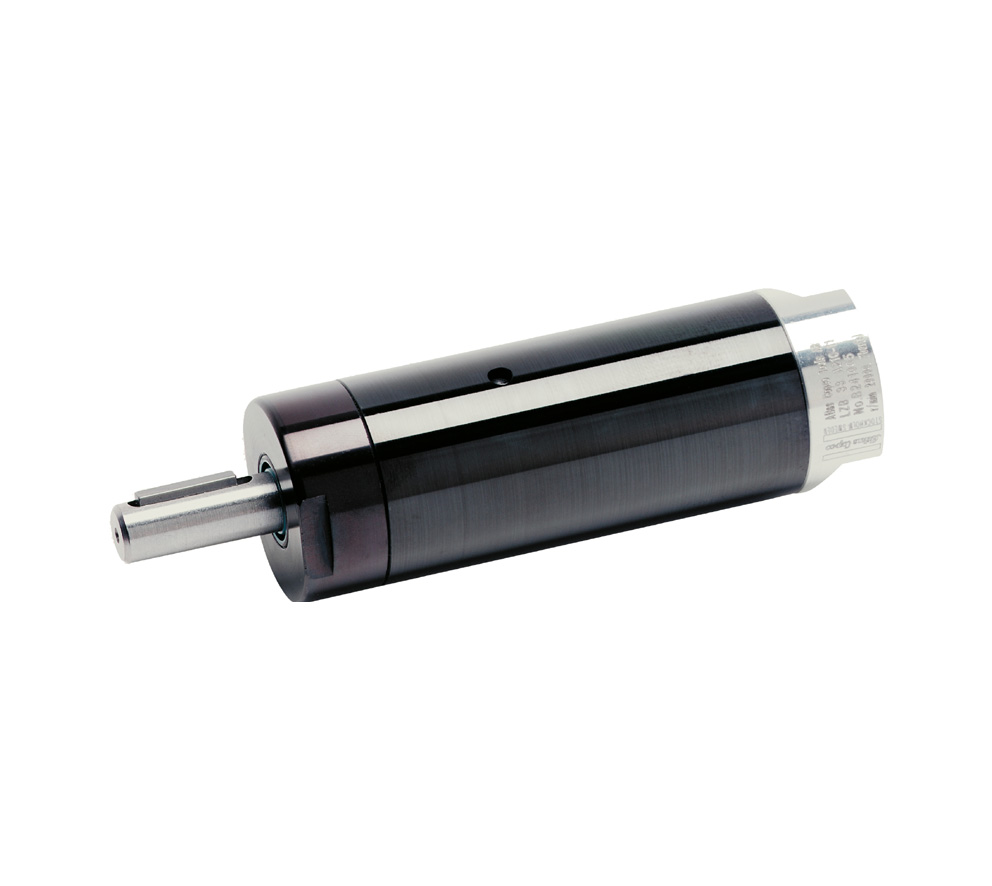

微型氣動馬達YSMV03
