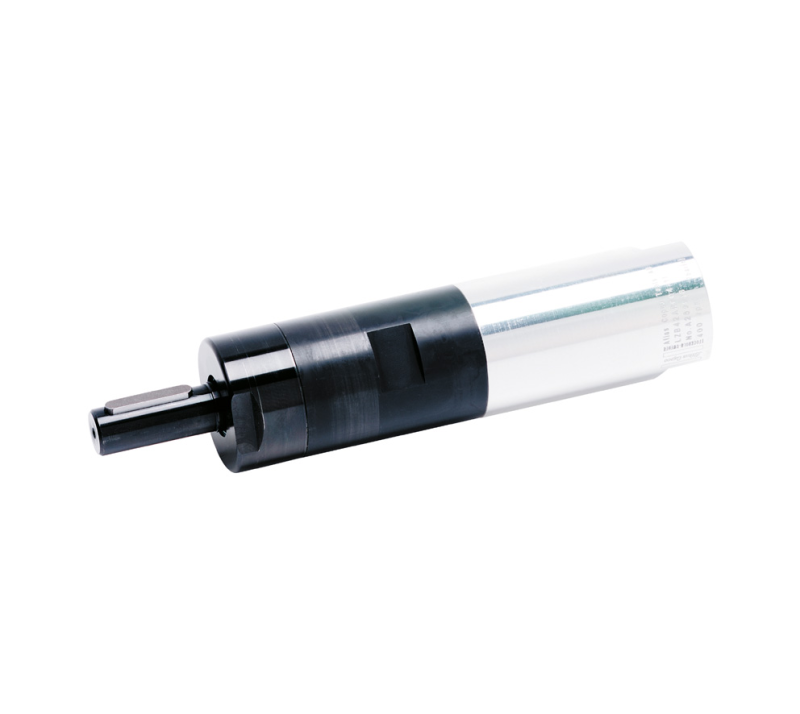

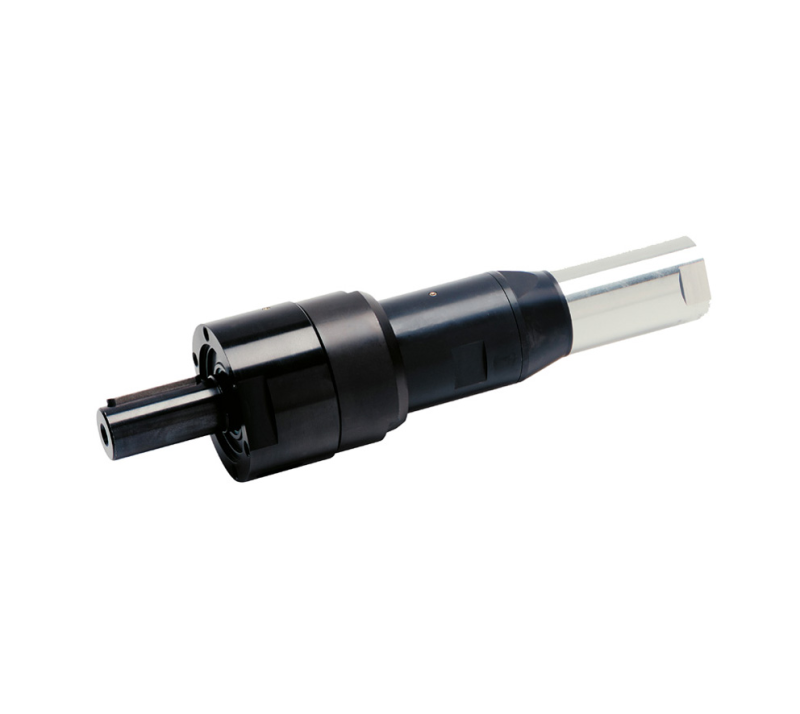

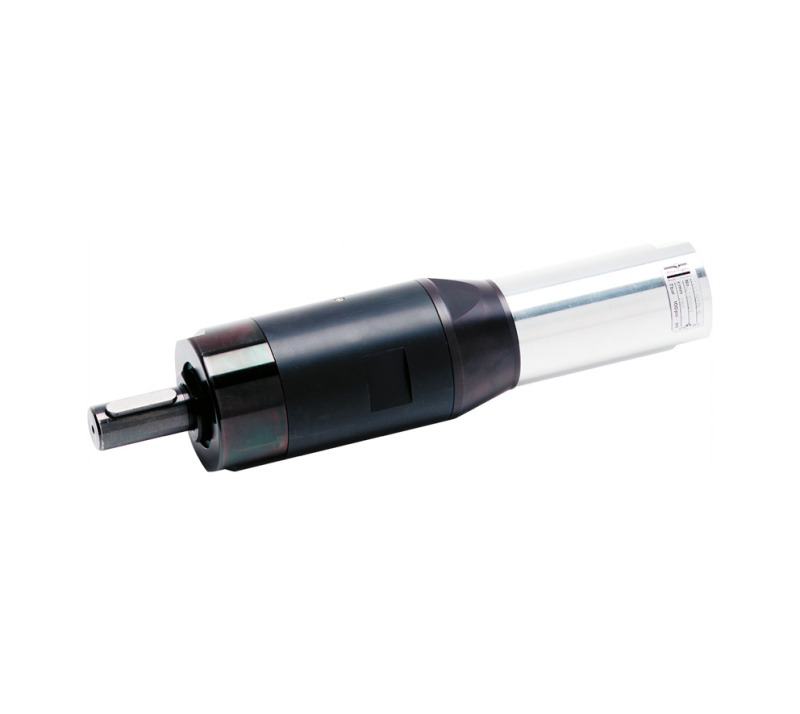

微型氣動馬達YSMV06

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

18962176798

在線谘詢

谘詢報價

產品詳情

一、產品型號：微型氣動馬達YSMV06

二、產品特點

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

微型氣動馬達主要由葉片式氣動馬達和行星減速機構組成。行星減速機構為內置一體式設計，與馬達部分緊密連接。與傳統的氣動減速馬達相比，其結構更為緊湊，空間布局更為精巧，減少了附加的減速機構給馬達整體帶來的體積重量上的變化。微型氣動馬達主要運用於需要馬達低轉速高扭矩的工況。其體型小，重量輕，普遍運用於各類電氣自動化設備上，作為驅動源。比如機械手臂、輸送設備、收卷設備、包裝機械、醫療器械等。微型氣動馬達，加工精度和裝配工藝要求較高，相比較於一般的氣動減速馬達，其性能表現更為優越。

安全防爆：微型氣動馬達依靠壓縮空氣驅動，工作時不會過熱、不產生靜電或有其它損壞，適用於易燃、易爆等防爆場所。

無極調速：馬達進氣口安裝一個調速閥，便可使氣動馬達轉速從0 RPM到20000 RPM之間調節 (取決於所選型號)。

安裝方式靈活：有多種安裝方式可供選擇，包括底腳、端麵和IEC法蘭安裝。

體積小：微型氣動馬達體積小、重量輕。與其它大多數馬達種類相比，在同重量和體積情況下，功率更大。

三、技術參數

空氣壓力6.3 bar（91 psi）時的數據

型號	功率	額定轉速	扭矩	自由轉速	耗氣量	噪音	氣管內徑	淨重
型號	kW	r/min	Nm	r/min	l/s	dB（A）	mm	kg
雙向旋轉
YSMV06-AR0004-11	0.59	20	287	35	14.0	80	6.5	4.9
YSMV06-AR0006-11	0.59	31	183	55	14.0	80	6.5	4.9
YSMV06-AR0010-11	0.60	49	119	90	14.0	80	6.5	2.7
YSMV06-AR0015-11	0.60	80	72	150	14.0	80	6.5	2.7
YSMV06-AR0025-11	0.60	125	46	230	14.0	80	6.5	2.7
YSMV06-AR004-11	0.62	220	26	420	14.0	80	6.5	1.3
YSMV06-AR007-11	0.62	370	15.8	700	14.0	80	6.5	1.3
YSMV06-AR010-11	0.62	590	10.1	1100	14.0	80	6.5	1.3
YSMV06-AR020-11	0.63	1000	6.0	1900	14.0	80	6.5	1.2
YSMV06-AR030-11	0.63	1670	3.6	3200	14.0	80	6.5	1.2
YSMV06-AR050-11	0.63	2600	2.3	5000	14.0	80	6.5	1.2
YSMV06-AR170-11	0.63	8500	0.71	15800	14.0	80	6.5	1.2
右旋轉
YSMV06-A0005-11	0.79	25	299	45	16.2	80	6.5	4.9
YSMV06-A0008-11	0.79	39	191	70	16.2	80	6.5	4.9
YSMV06-A0012-11	0.81	62	124	115	16.2	80	6.5	2.7
YSMV06-A0020-11	0.81	105	75	200	16.2	80	6.5	2.7
YSMV06-A0030-11	0.81	160	48	300	16.2	80	6.5	2.7
YSMV06-A005-11	0.82	280	27	540	16.2	80	6.5	1.3
YSMV06-A010-11	0.82	480	16.5	900	16.2	80	6.5	1.3
YSMV06-A015-11	0.82	740	10.5	1400	16.2	80	6.5	1.3
YSMV06-A025-11	0.84	1270	6.3	2400	16.2	80	6.5	1.2
YSMV06-A040-11	0.84	2100	3.8	4000	16.2	80	6.5	1.2
YSMV06-A065-11	0.84	3300	2.4	6300	16.2	80	6.5	1.2
YSMV06-A200-11	0.84	10800	0.74	20000	16.2	80	6.5	1.2
左旋轉
YSMV06-A0005-11	0.79	25	299	45	16.2	80	6.5	4.9
YSMV06-A0008-11	0.79	39	191	70	16.2	80	6.5	4.9
YSMV06-A0012-11	0.81	62	124	115	16.2	80	6.5	2.7
YSMV06-A0020-11	0.81	105	75	200	16.2	80	6.5	2.7
YSMV06-A0030-11	0.81	160	48	300	16.2	80	6.5	2.7
YSMV06-A005-11	0.82	280	27	540	16.2	80	6.5	1.3
YSMV06-A010-11	0.82	480	16.5	900	16.2	80	6.5	1.3
YSMV06-A015-11	0.82	740	10.5	1400	16.2	80	6.5	1.3
YSMV06-A025-11	0.84	1270	6.3	2400	16.2	80	6.5	1.2
YSMV06-A040-11	0.84	2100	3.8	4000	16.2	80	6.5	1.2
YSMV06-A065-11	0.84	3300	2.4	6300	16.2	80	6.5	1.2
YSMV06-A200-11	0.84	10800	0.74	20000	16.2	80	6.5	1.2

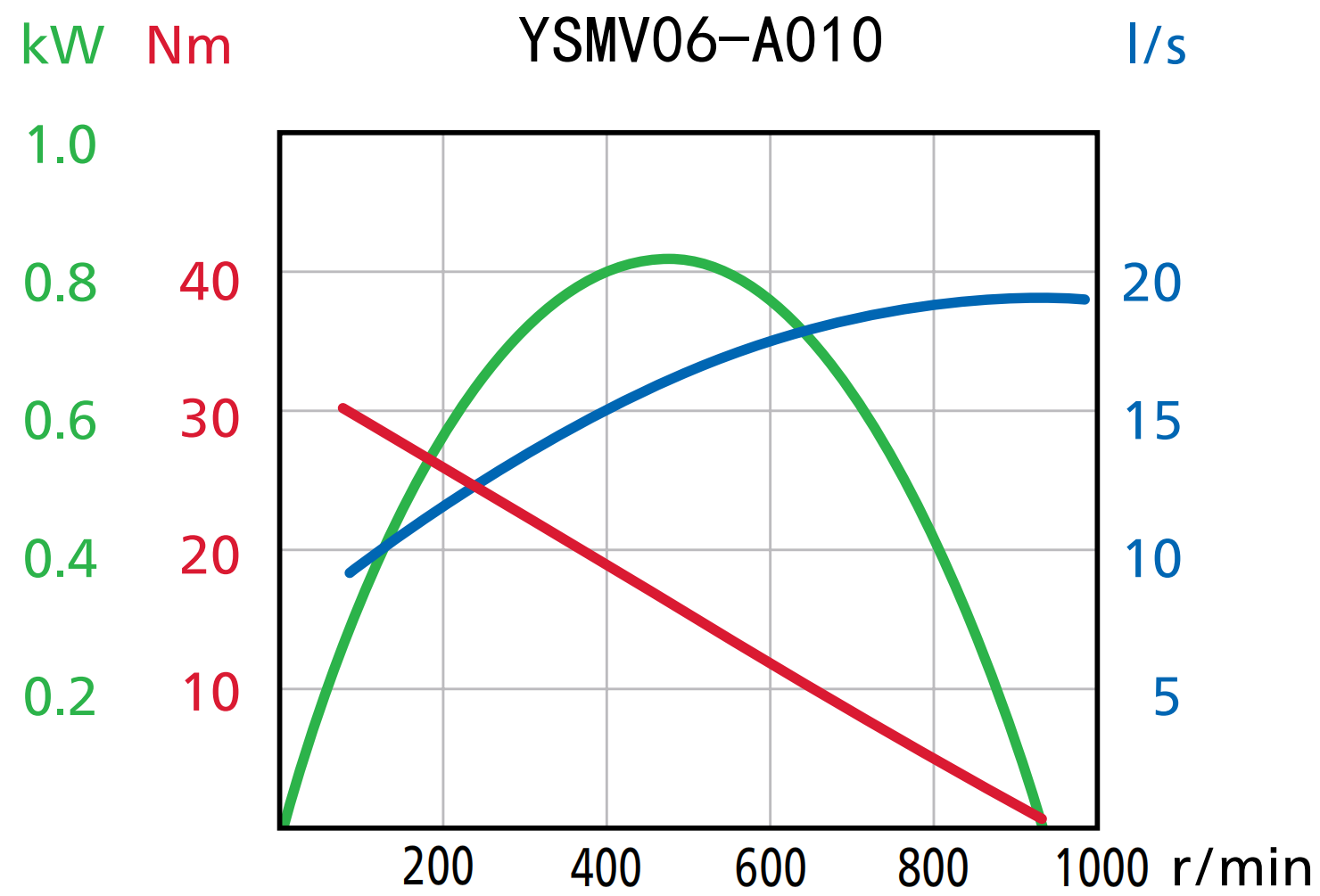

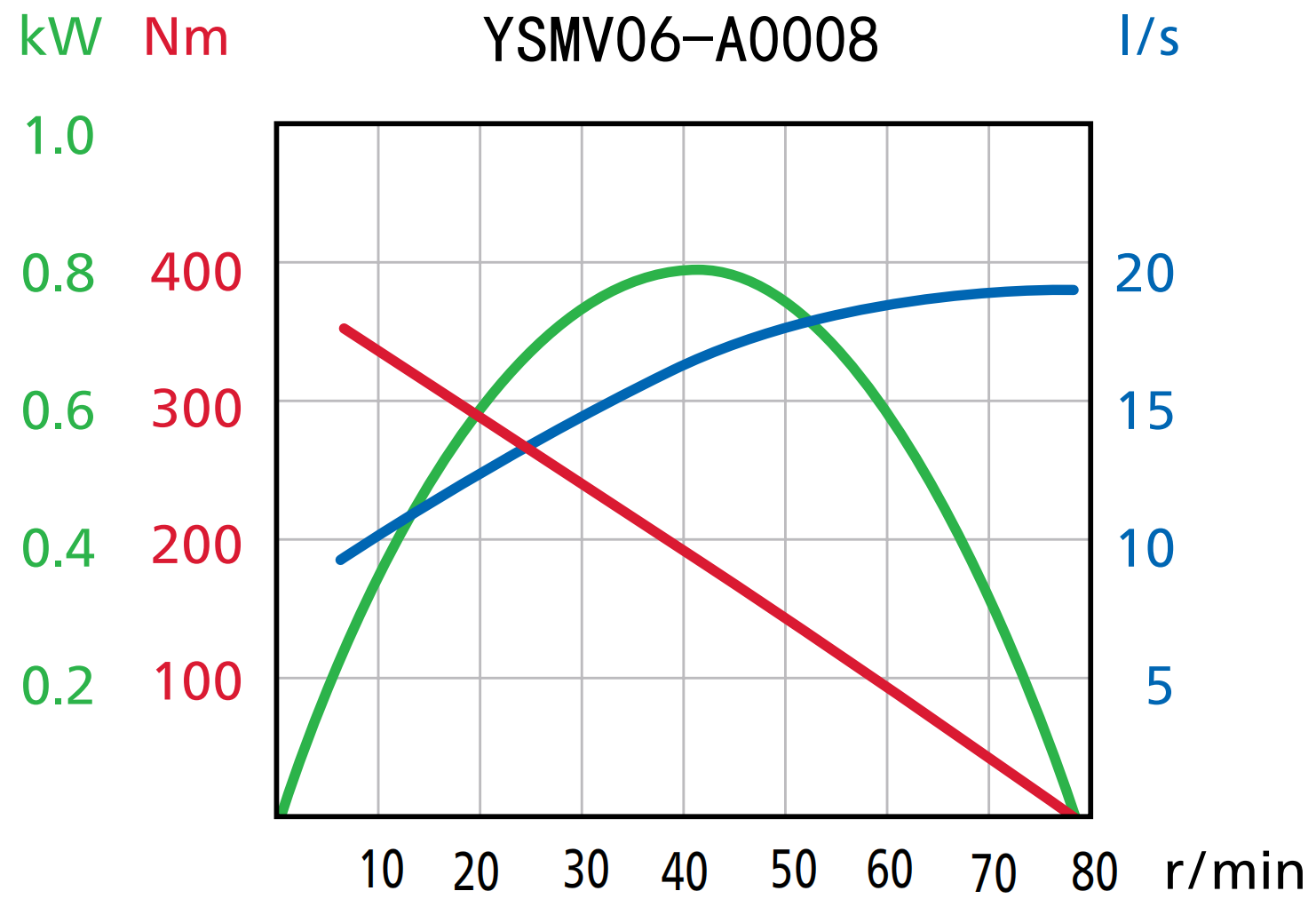

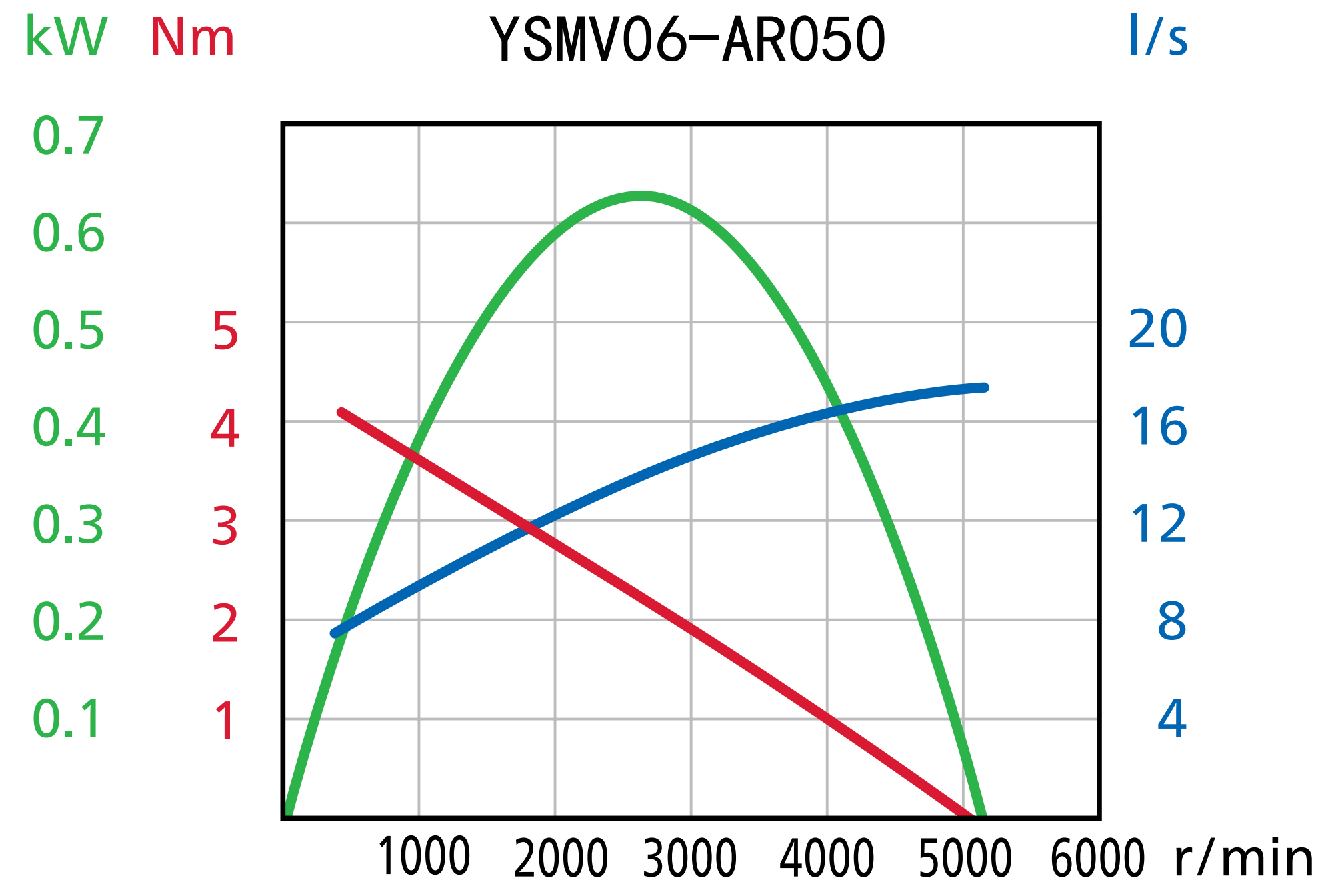

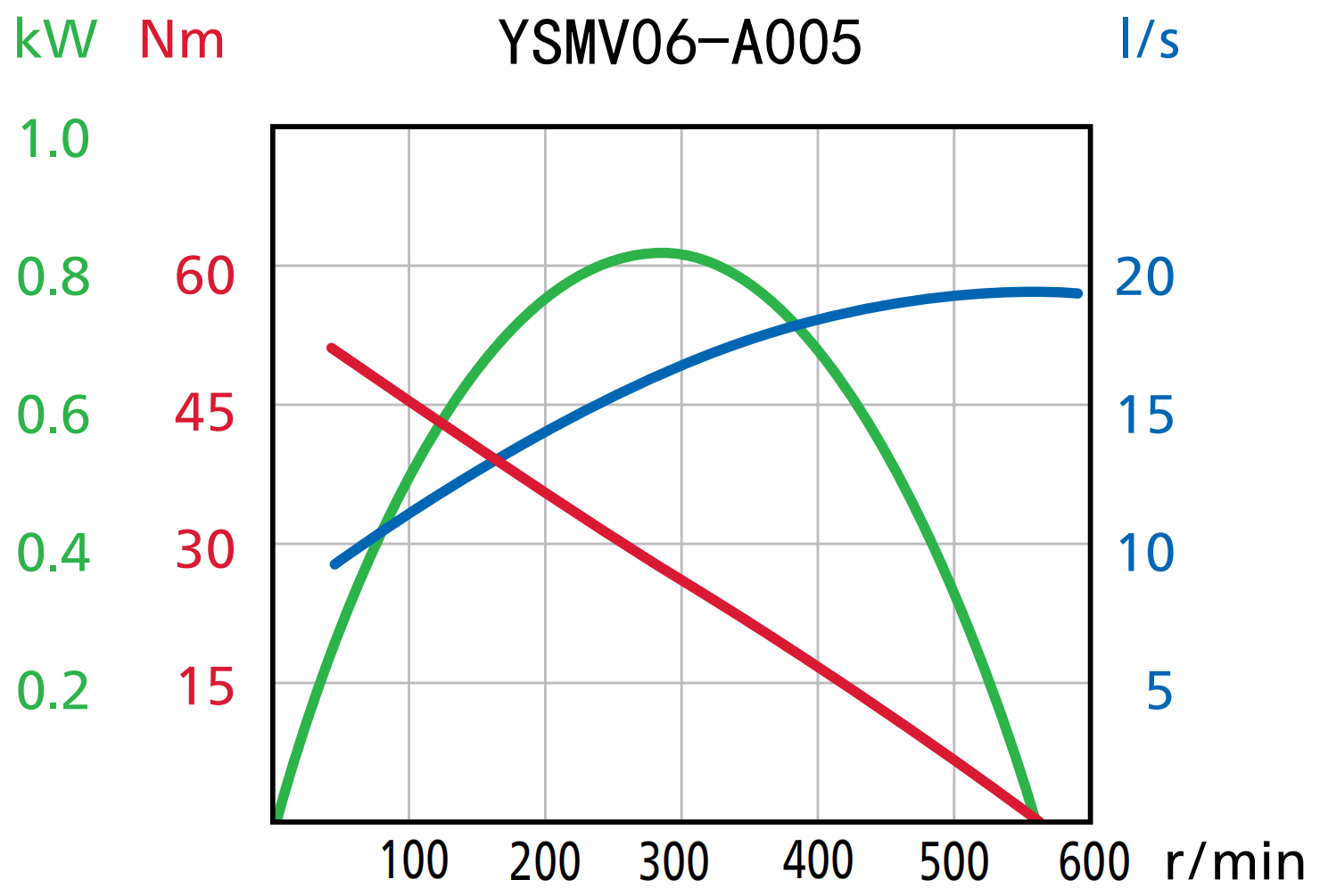

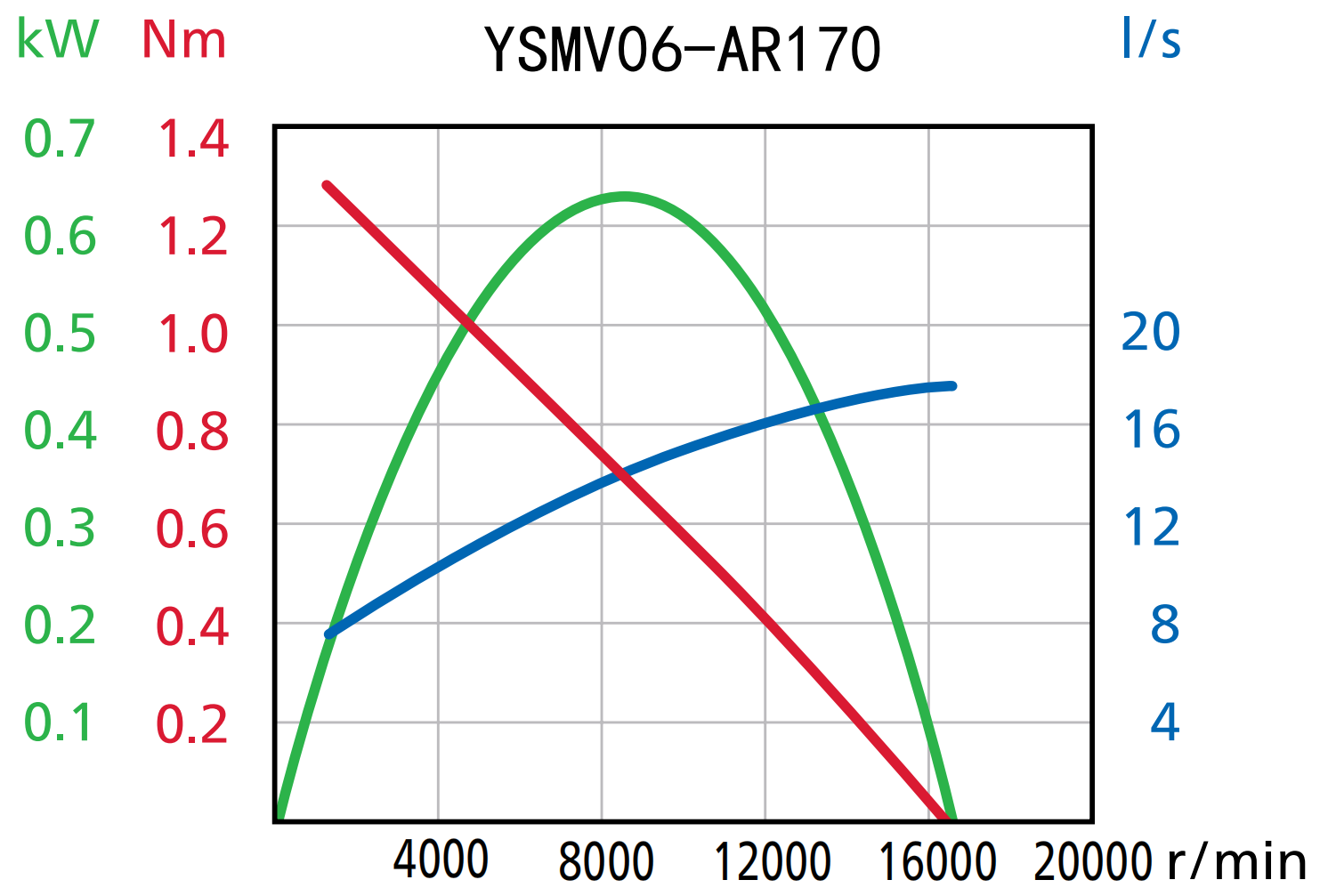

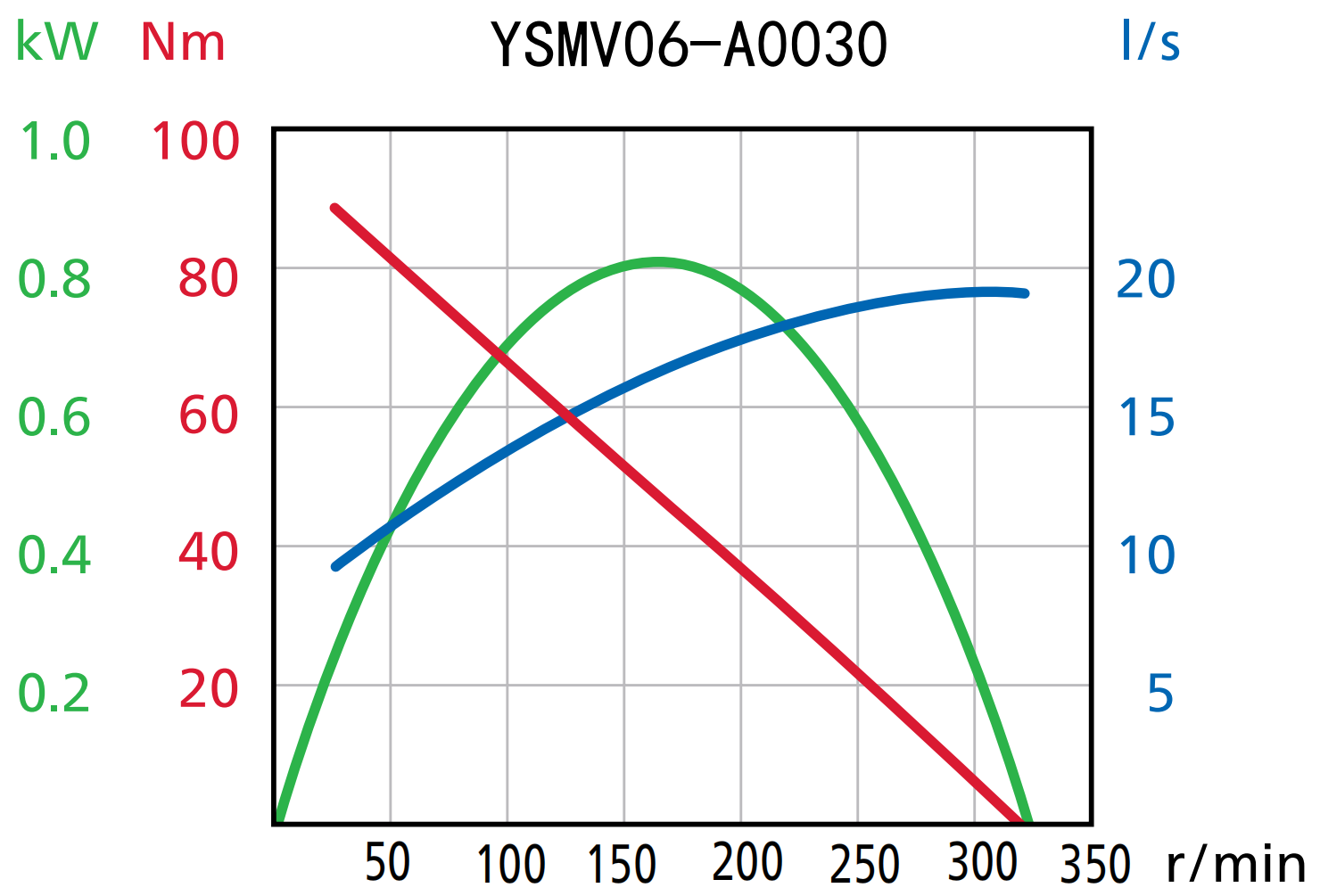

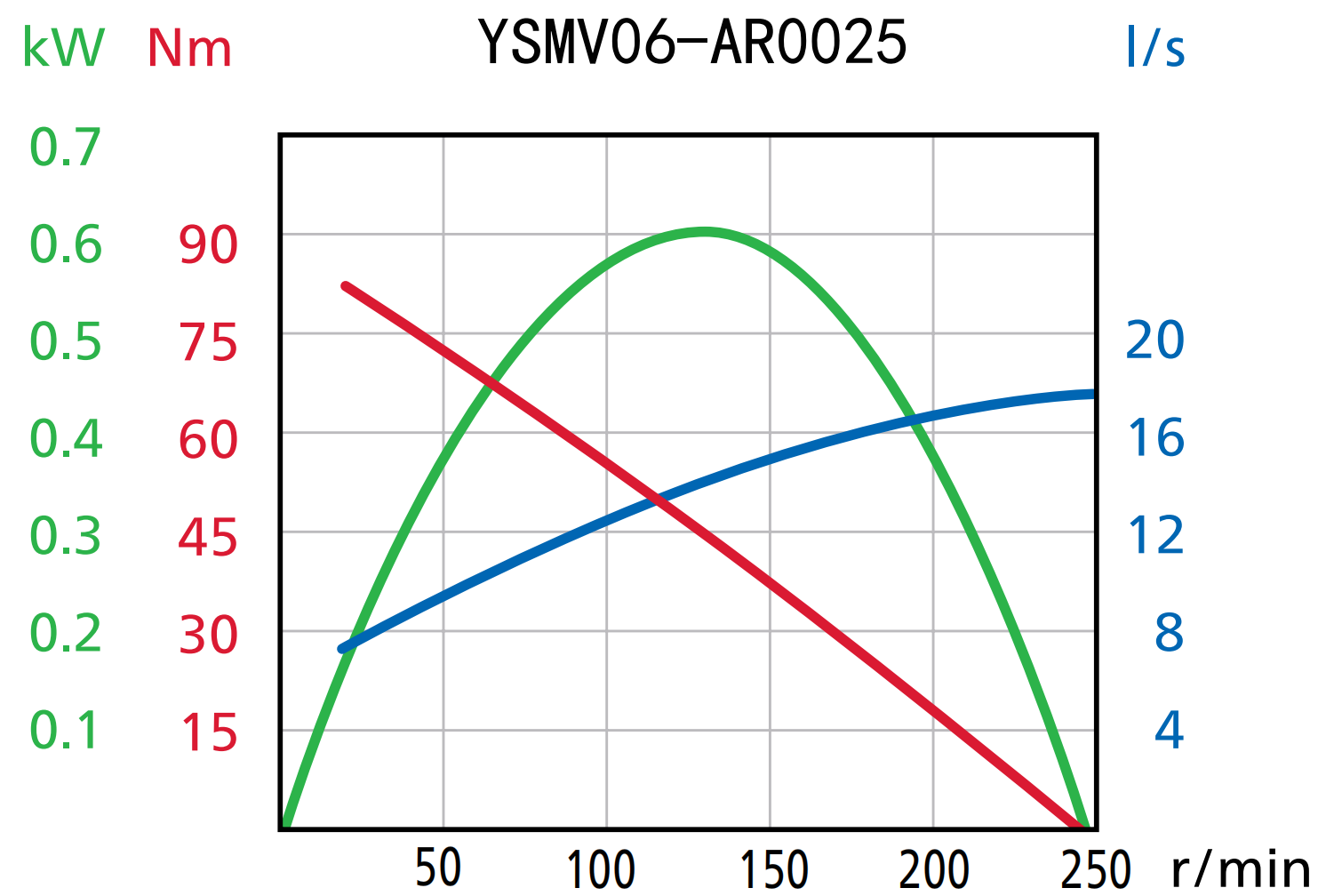

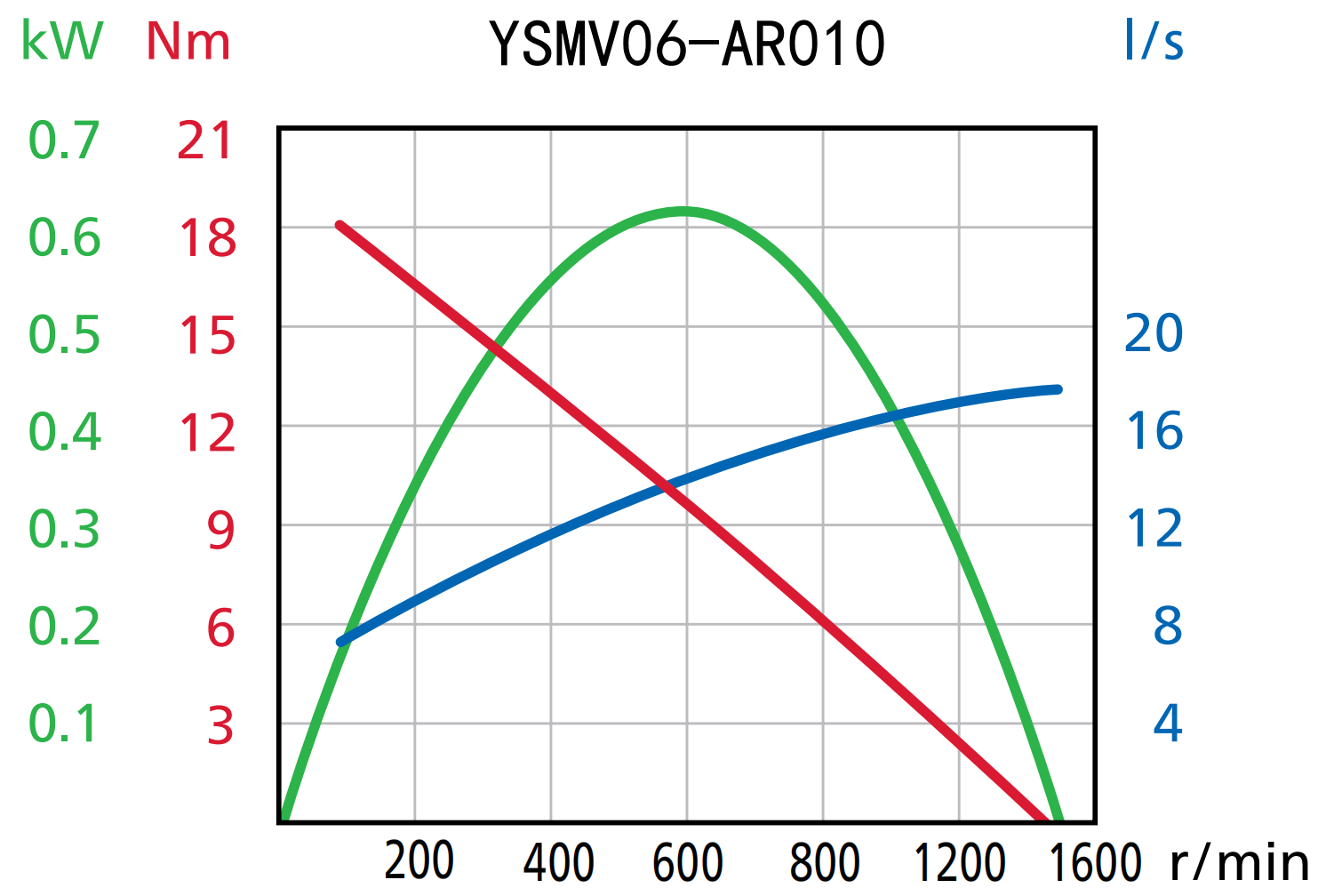

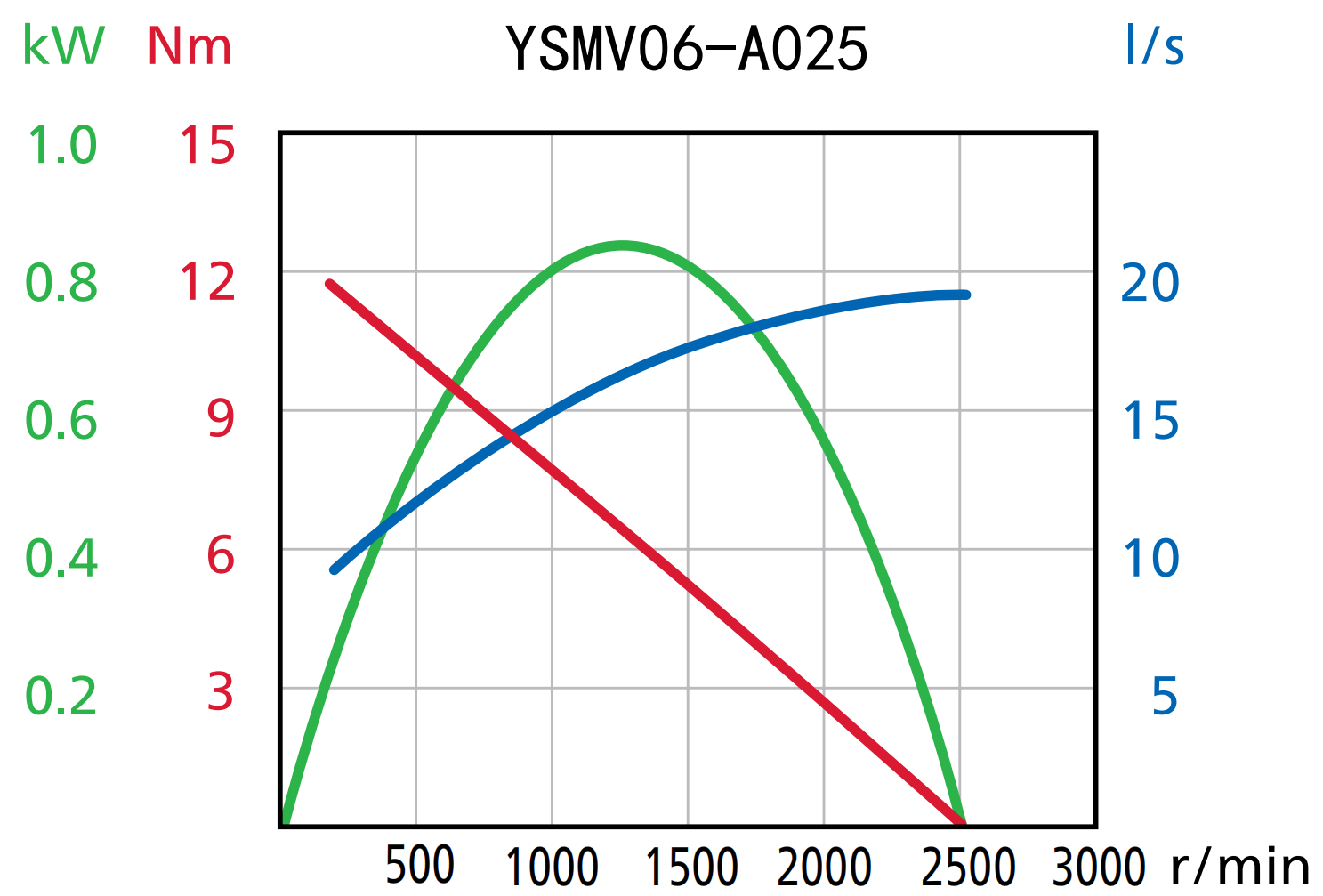

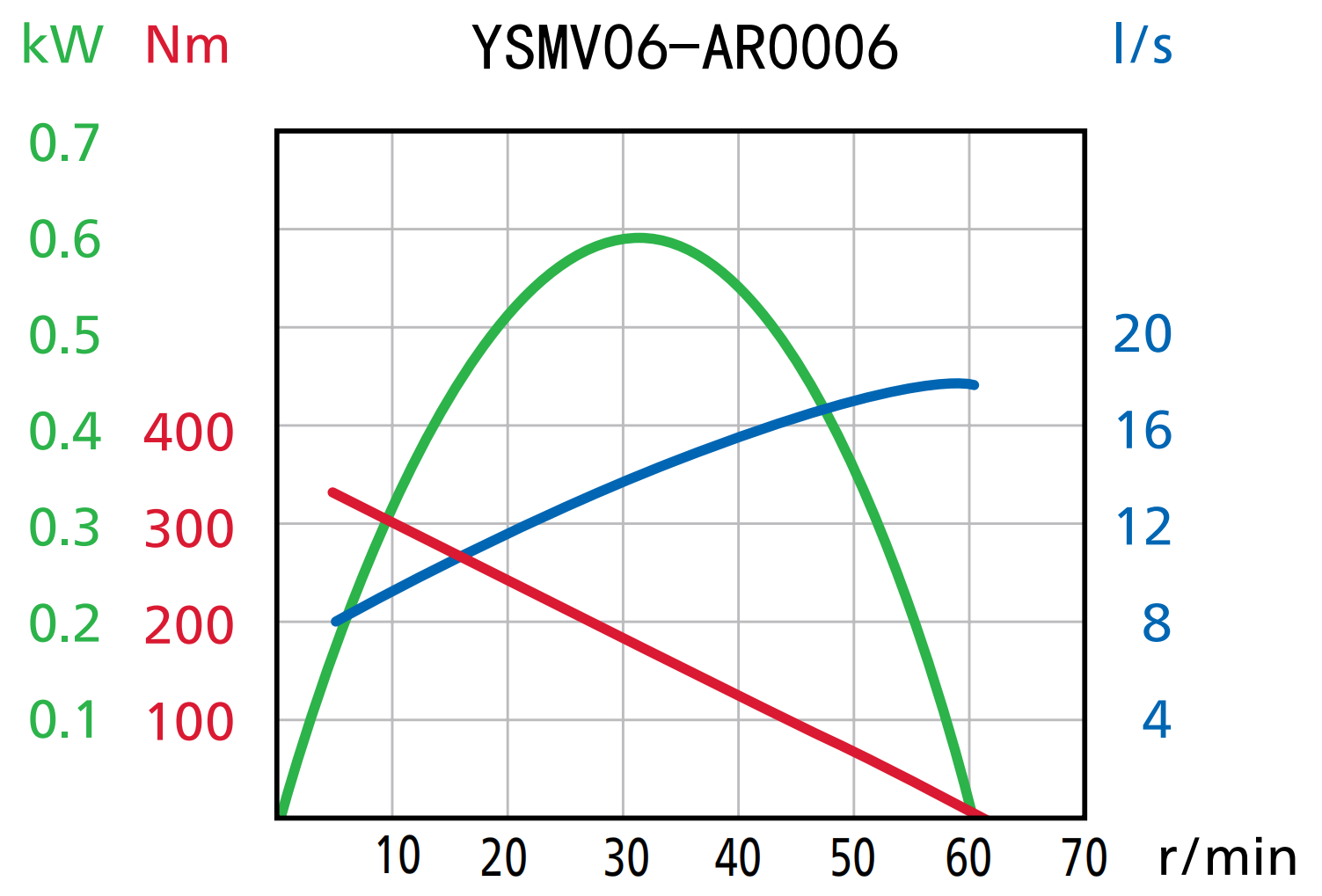

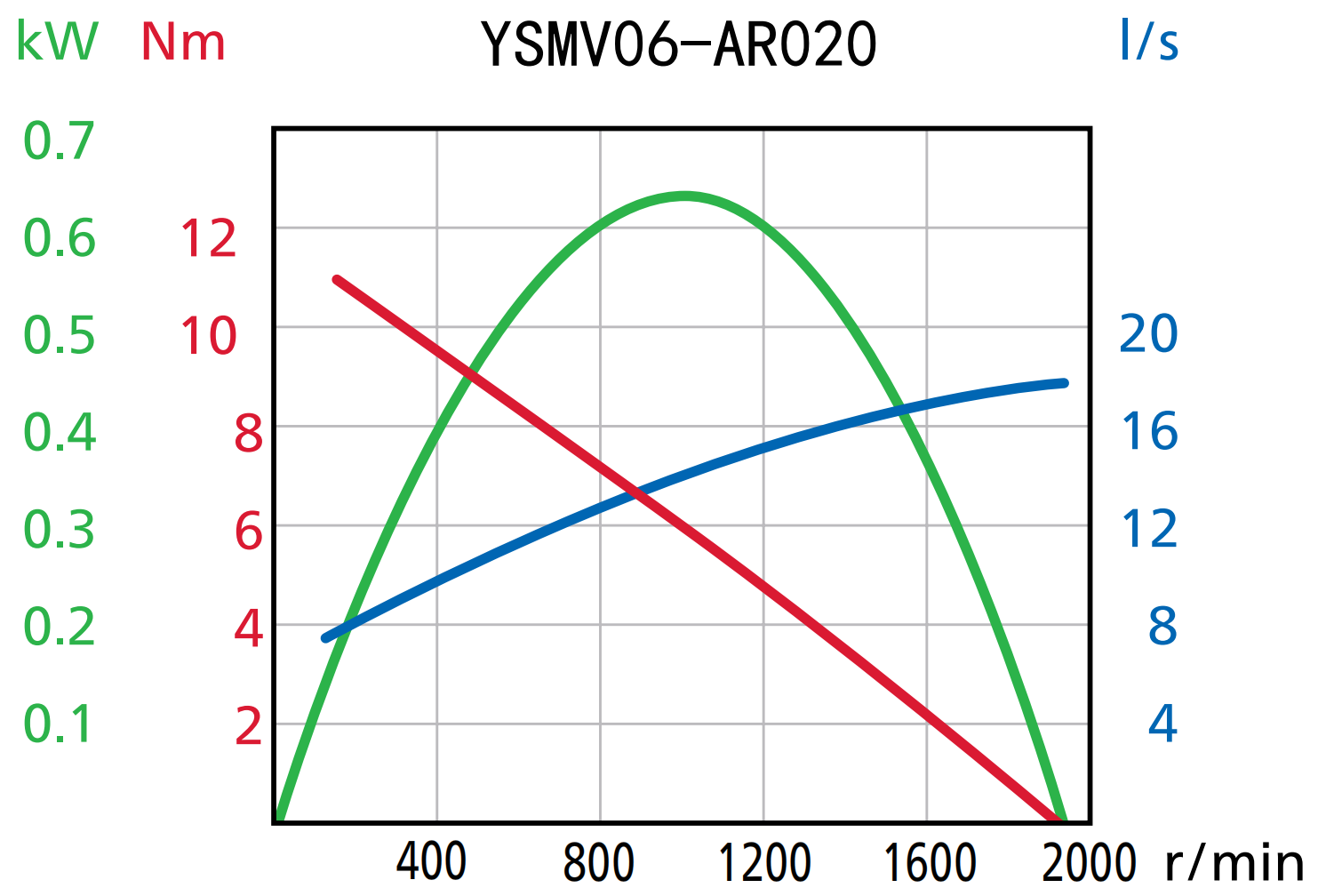

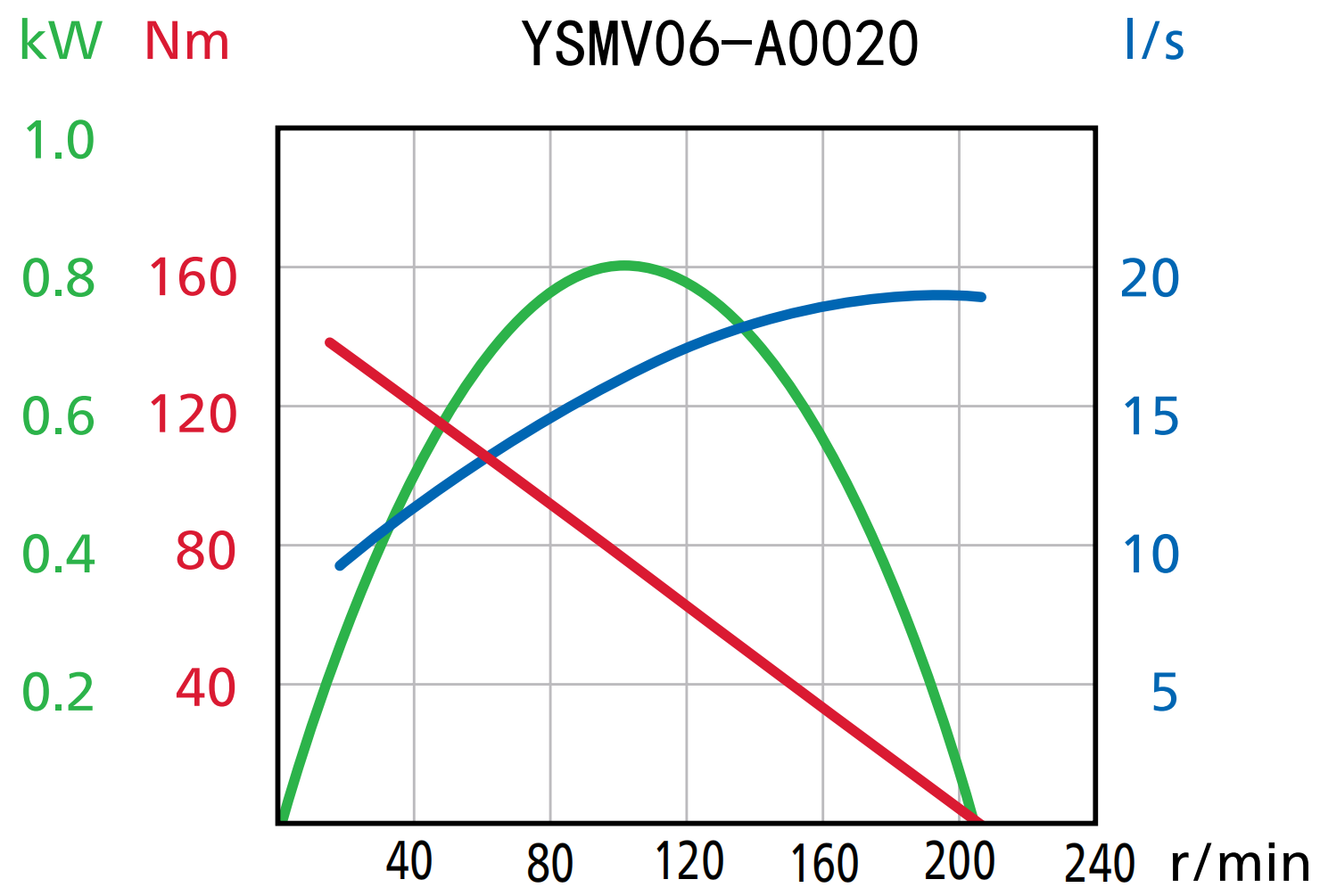

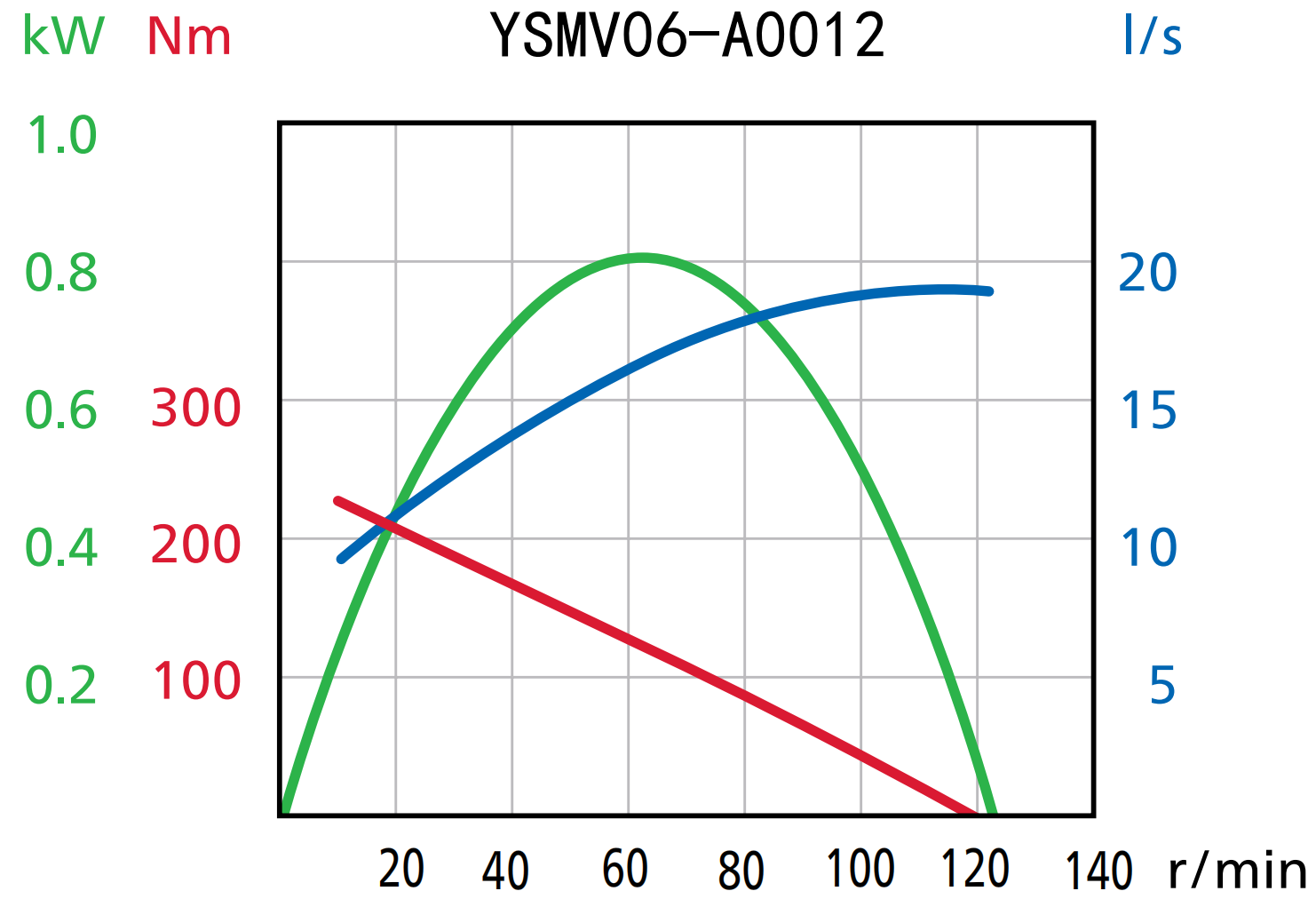

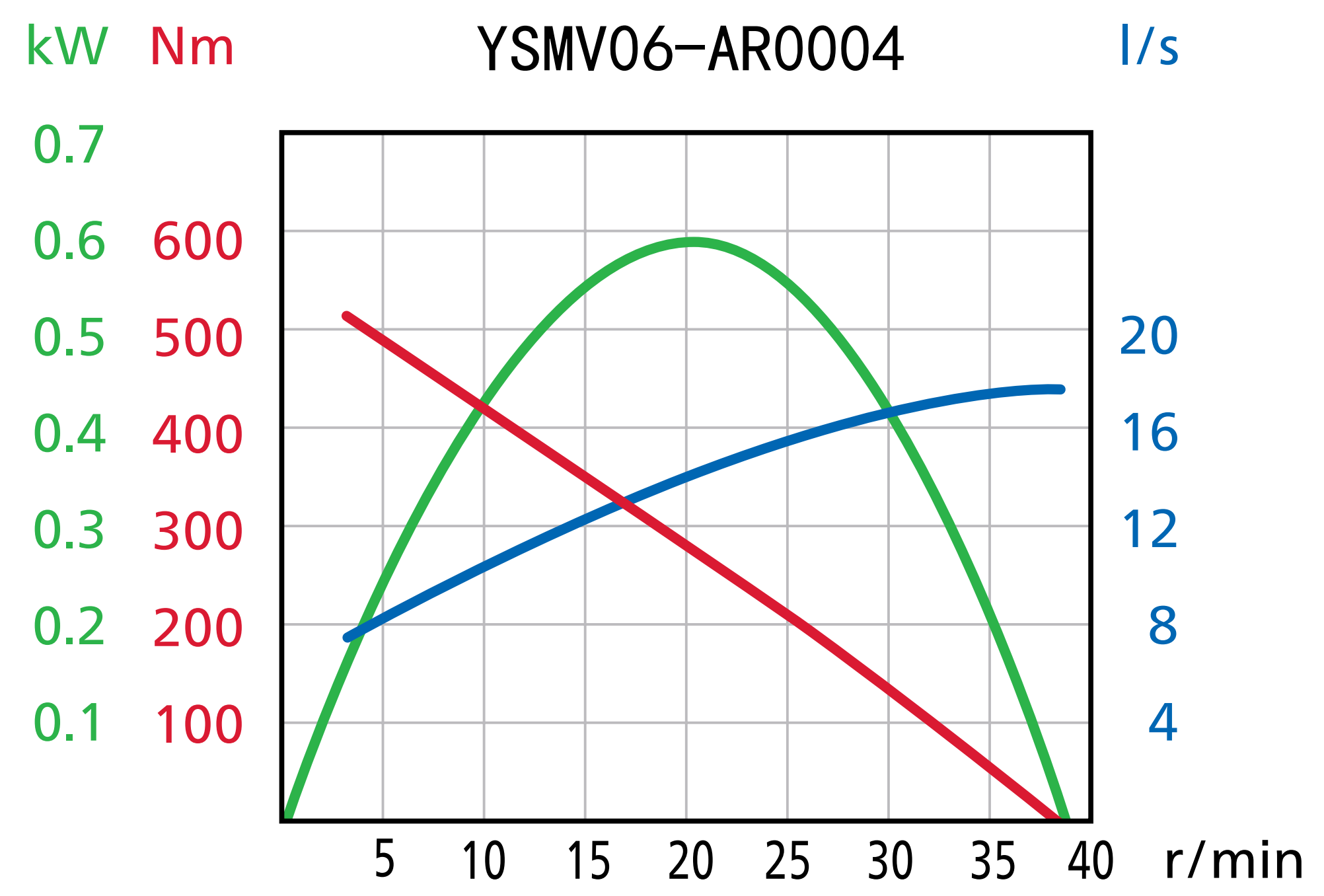

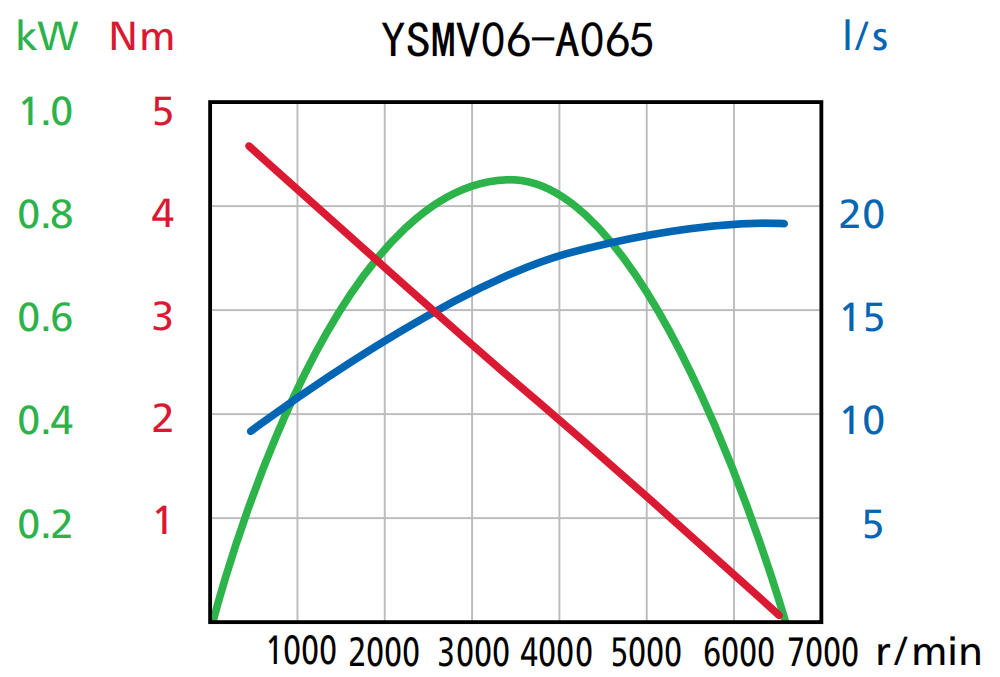

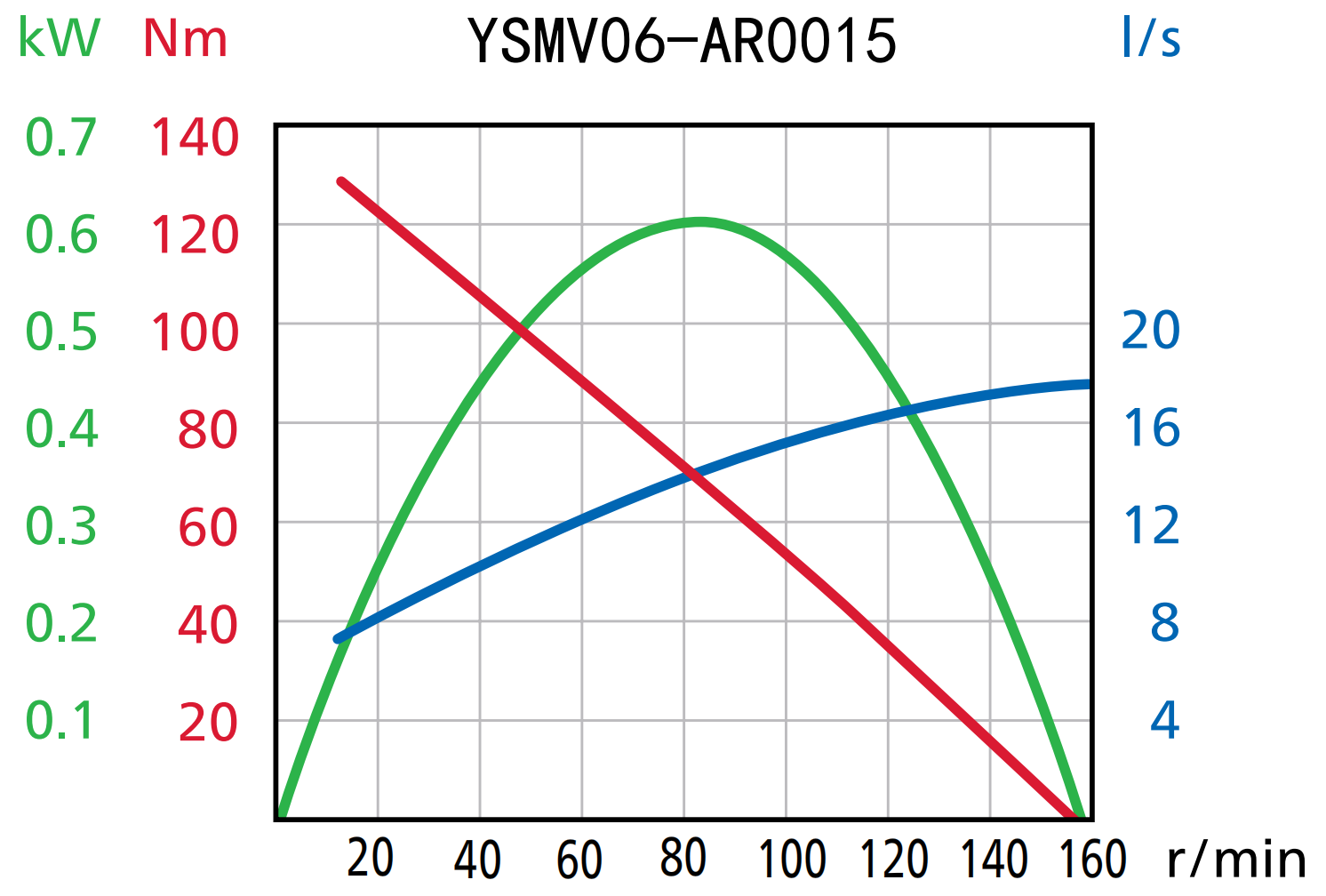

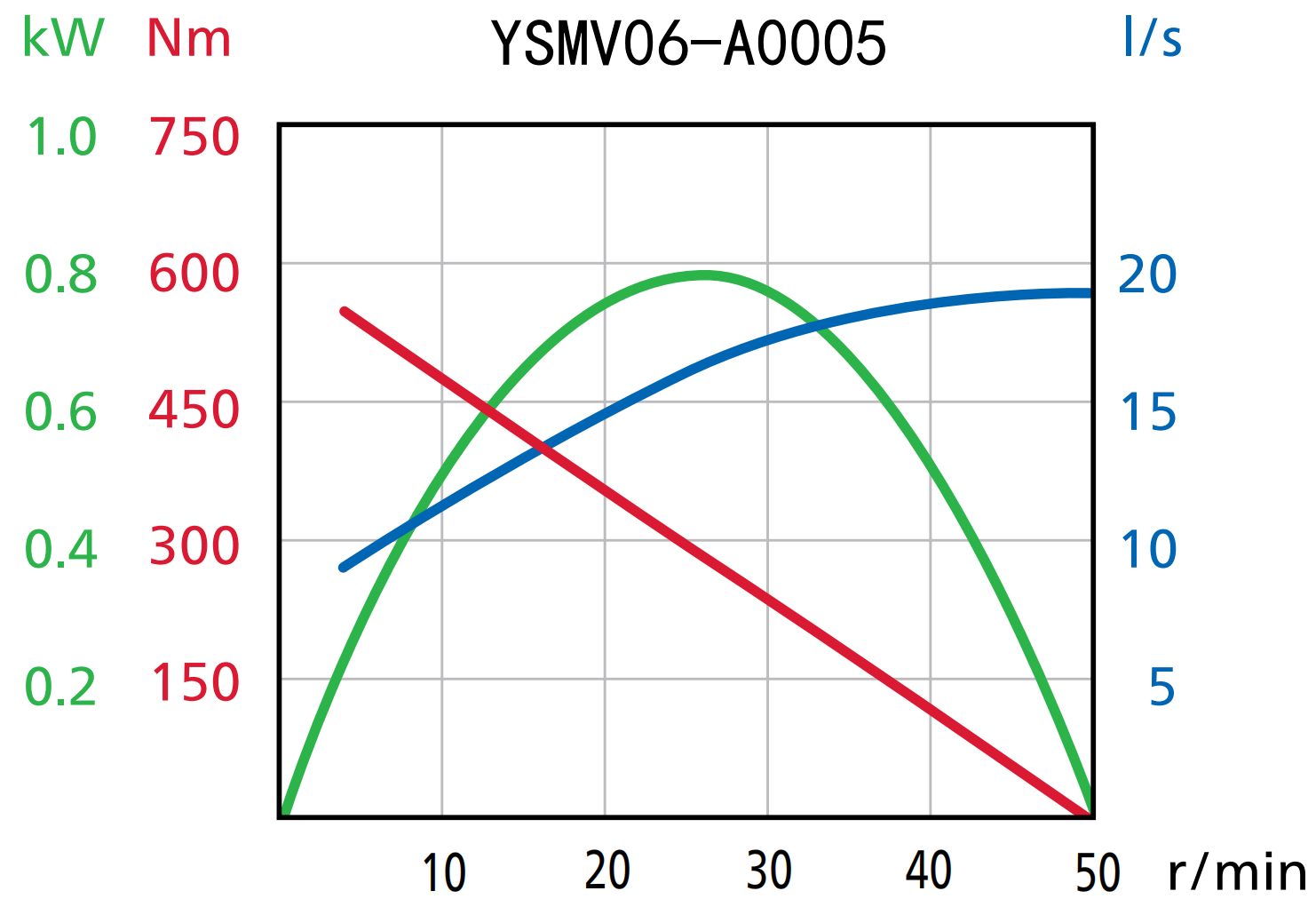

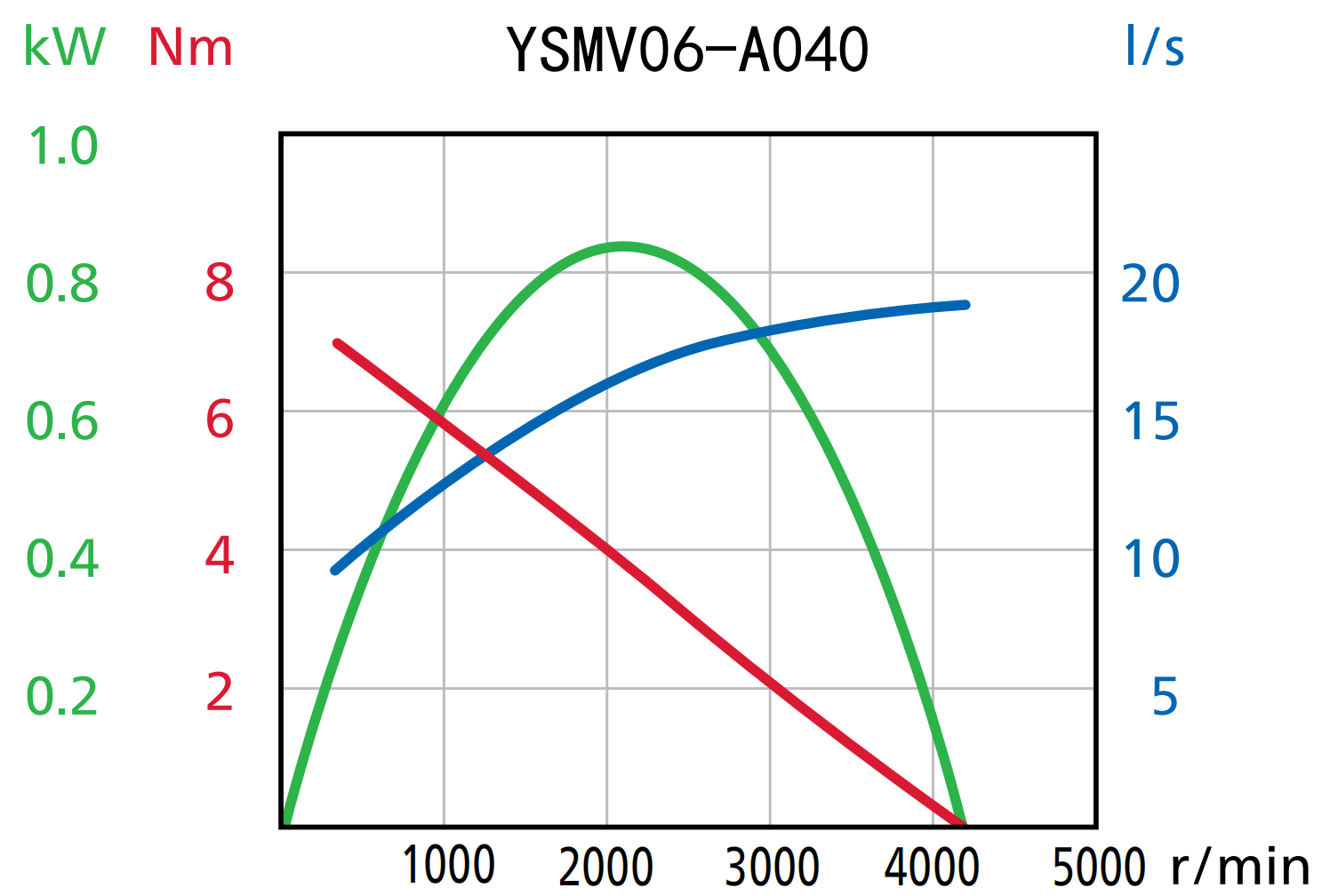

四、性能曲線圖

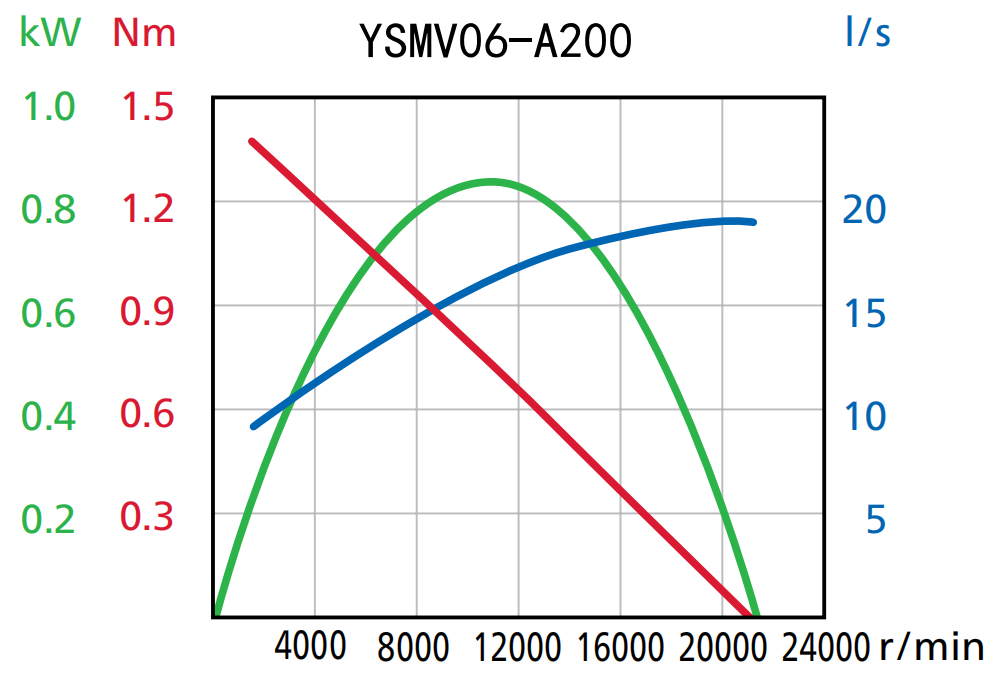

右旋轉和左旋轉（A和AV）

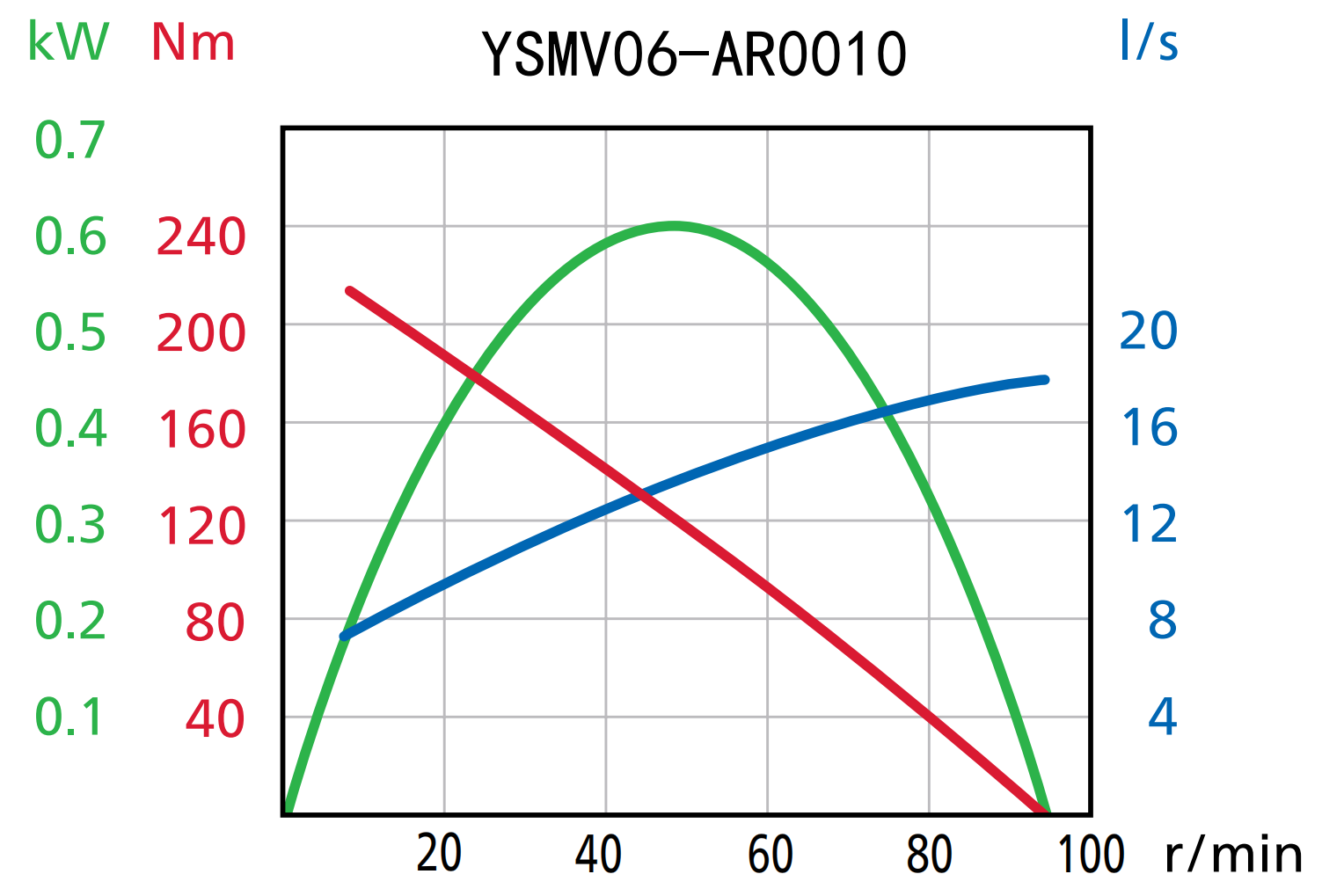

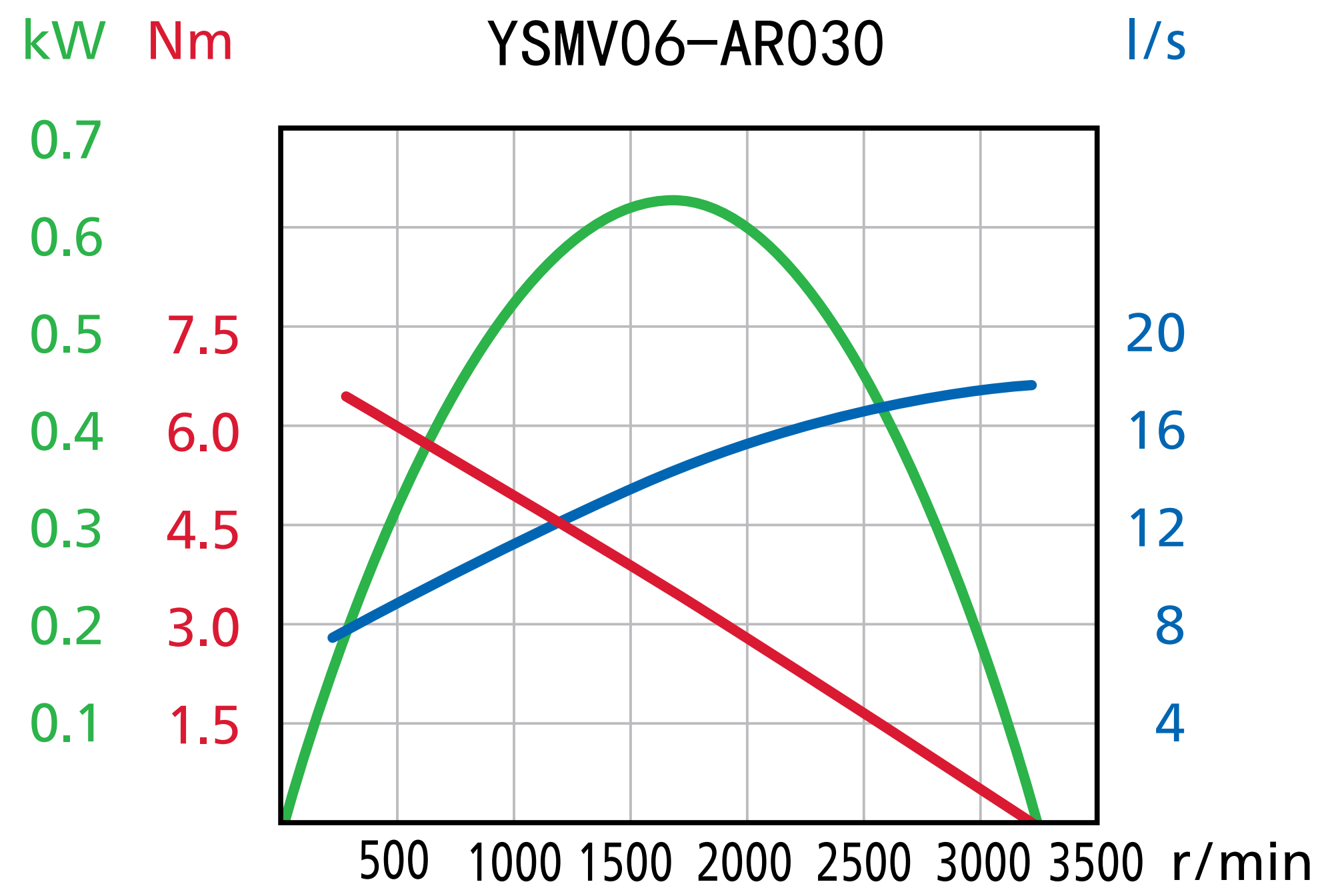

雙向旋轉（AR）

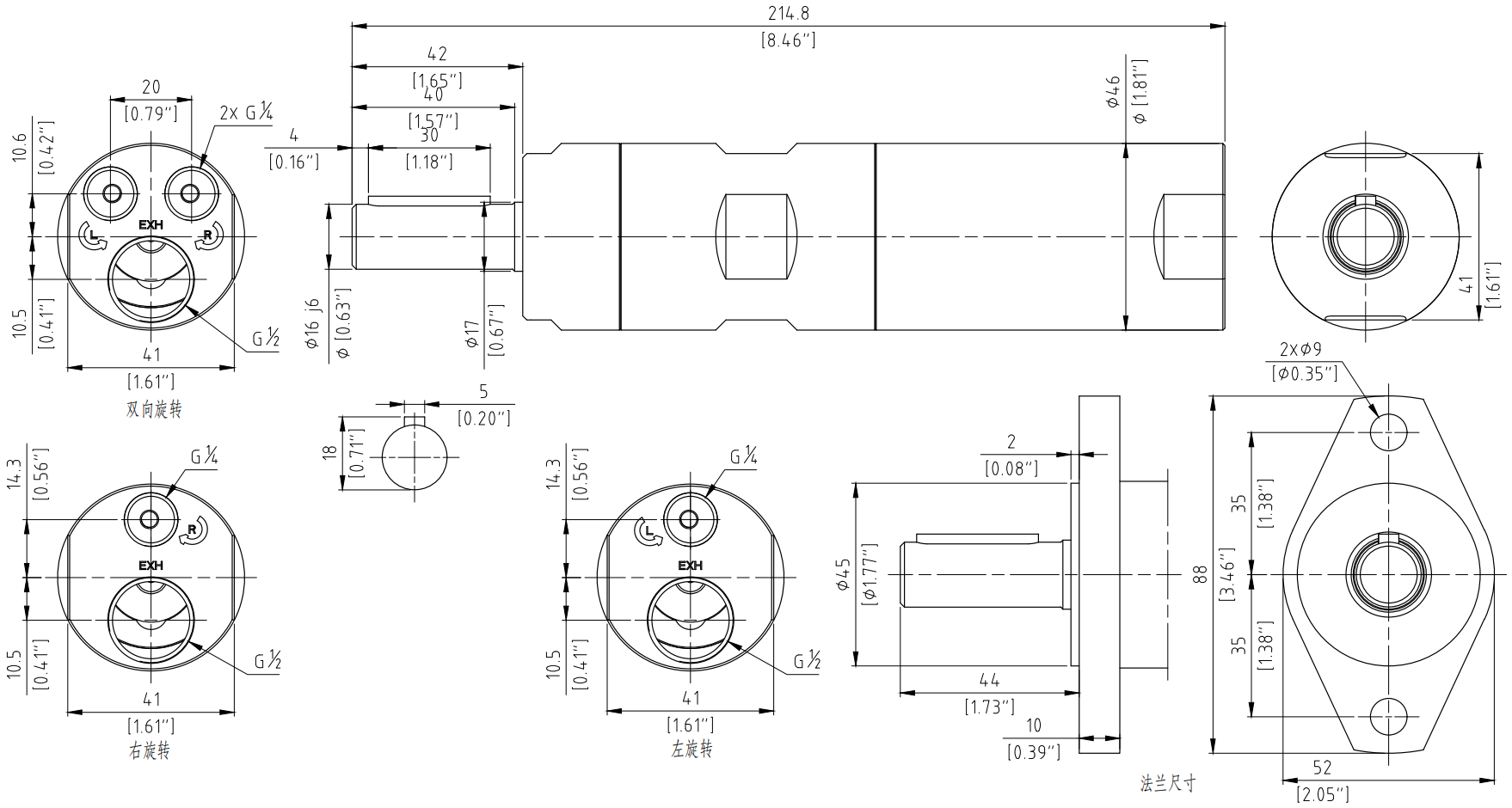

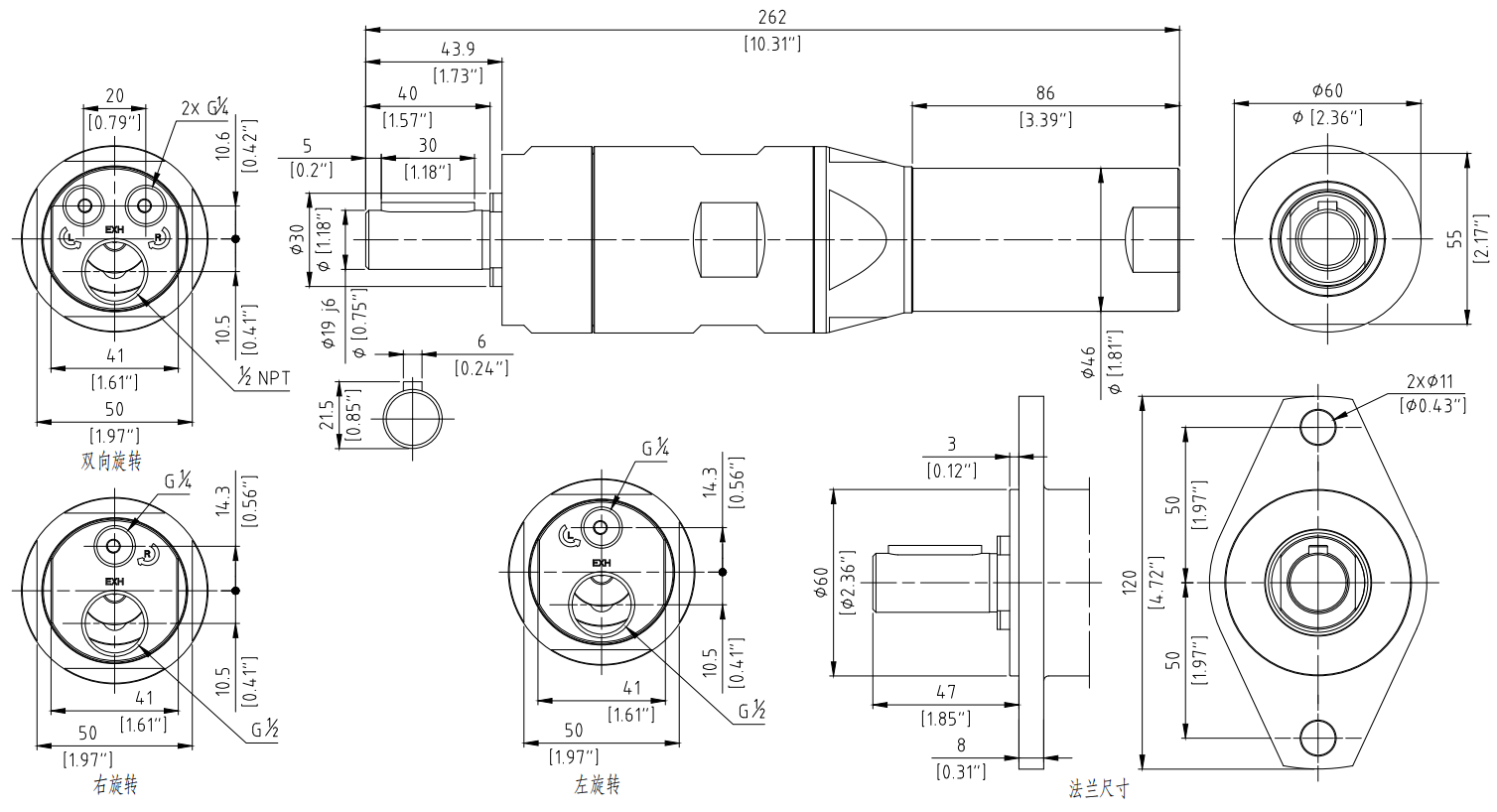

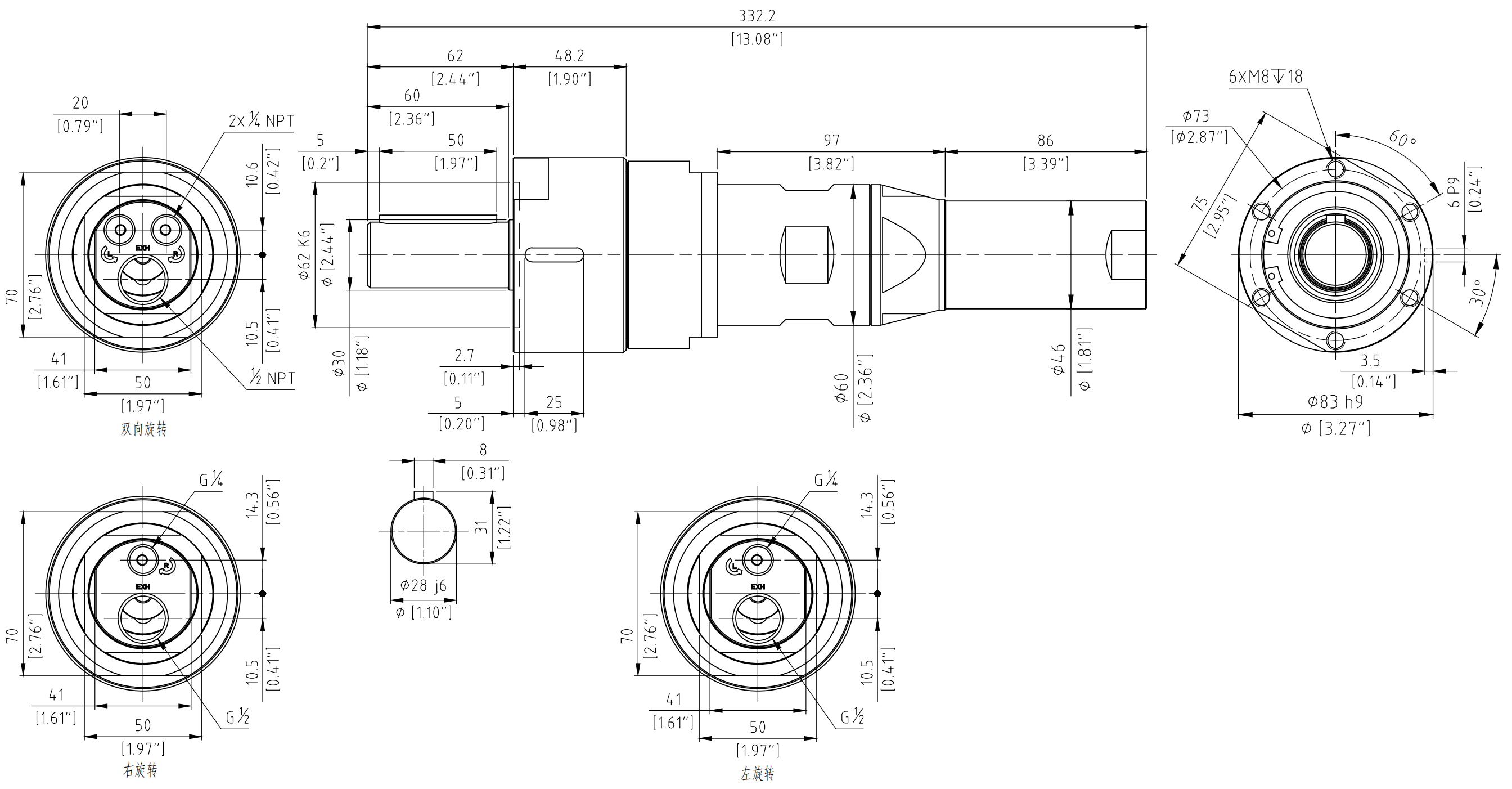

五、尺寸圖

雙向旋轉YSMV06-AR0004-11、YSMV06-AR0006-11

右旋轉YSMV06-A0005-11、YSMV06-A0008-11

左旋轉YSMV06-AV0005-11、YSMV06-AV0008-11

雙向旋轉YSMV06-AR0010-11、YSMV06-AR0015-11、YSMV06-AR0025-11

右旋轉YSMV06-A0012-11、YSMV06-A0020-11、YSMV06-A0030-11

左旋轉YSMV06-AV0012-11、YSMV06-AV0020-11、YSMV06-AV0030-11

雙向旋轉YSMV06-AR004-11、YSMV06-AR007-11、YSMV06-AR010-11、YSMV06-AR020-11、YSMV06-AR030-11、YSMV06-AR050-11、YSMV06-AR170-11

右旋轉YSMV06-A005-11、YSMV06-A010-11、YSMV06-A015-11、YSMV06-A025-11、YSMV06-A040-11、YSMV06-A065-11、YSMV06-A200-11

左旋轉YSMV06-AV005-11、YSMV06-AV010-11、YSMV06-AV015-11、YSMV06-AV025-11、YSMV06-AV040-11、YSMV06-AV065-11、YSMV06-AV200-11
