微型氣動馬達YSMV15

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

18962176798

在線谘詢

谘詢報價

產品詳情

一、產品型號：微型氣動馬達YSMV15

二、產品特點

微型氣動馬達主要以低功率葉片式氣動馬達為主，輸出功率從幾十瓦到幾百瓦，轉速從幾轉到幾千轉之間不等。

微型氣動馬達主要由葉片式氣動馬達和行星減速機構組成。行星減速機構為內置一體式設計，與馬達部分緊密連接。與傳統的氣動減速馬達相比，其結構更為緊湊，空間布局更為精巧，減少了附加的減速機構給馬達整體帶來的體積重量上的變化。微型氣動馬達主要運用於需要馬達低轉速高扭矩的工況。其體型小，重量輕，普遍運用於各類電氣自動化設備上，作為驅動源。比如機械手臂、輸送設備、收卷設備、包裝機械、醫療器械等。微型氣動馬達，加工精度和裝配工藝要求較高，相比較於一般的氣動減速馬達，其性能表現更為優越。

安全防爆：微型氣動馬達依靠壓縮空氣驅動，工作時不會過熱、不產生靜電或有其它損壞，適用於易燃、易爆等防爆場所。

無極調速：馬達進氣口安裝一個調速閥，便可使氣動馬達轉速從0 RPM到20000 RPM之間調節 (取決於所選型號)。

安裝方式靈活：有多種安裝方式可供選擇，包括底腳、端麵和IEC法蘭安裝。

體積小：微型氣動馬達體積小、重量輕。與其它大多數馬達種類相比，在同重量和體積情況下，功率更大。

三、技術參數

空氣壓力6.3 bar（91 psi）時的數據

型號	功率	額定轉速	扭矩	自由轉速	耗氣量	噪音	氣管內徑	淨重
型號	kW	r/min	Nm	r/min	l/s	dB（A）	mm	kg
雙向旋轉
YSMV15-AR0009-11	1.41	50	259	90	31	90	9.5	5.1
YSMV15-AR0012-11	1.41	70	191	120	31	90	9.5	5.1
YSMV15-AR0020-11	1.41	115	117	200	31	90	9.5	5.1
YSMV15-AR004-11	1.43	210	64	370	31	90	9.5	2.9
YSMV15-AR005-11	1.43	290	48	500	31	90	9.5	2.9
YSMV15-AR008-11	1.43	470	29	830	31	90	9.5	2.9
YSMV15-AR015-11	1.46	970	14.3	1750	31	90	9.5	2.8
YSMV15-AR020-11	1.46	1320	10.5	2400	31	90	9.5	2.8
YSMV15-AR035-11	1.46	2200	6.4	3900	31	90	9.5	2.8
YSMV15-AR130-11	1.46	7500	1.9	13500	31	90	9.5	2.8
右旋轉
YSMV15-A0012-11	1.8	55	308	110	34	90	9.5	5.1
YSMV15-A0017-11	1.8	75	227	145	34	90	9.5	5.1
YSMV15-A0025-11	1.8	125	139	230	34	90	9.5	5.1
YSMV15-A005-11	1.83	230	77	440	34	90	9.5	2.9
YSMV15-A007-11	1.83	310	57	600	34	90	9.5	2.9
YSMV15-A010-11	1.83	510	34	950	34	90	9.5	2.9
YSMV15-A020-11	1.87	1060	17	2000	34	90	9.5	2.8
YSMV15-A030-11	1.87	1440	12.5	2700	34	90	9.5	2.8
YSMV15-A050-11	1.87	2400	7.6	4500	34	90	9.5	2.8
YSMV15-A180-11	1.87	8200	2.2	16000	34	90	9.5	2.8
左旋轉
YSMV15-AV0012-11	1.8	55	308	110	34	90	9.5	5.1
YSMV15-AV0017-11	1.8	75	227	145	34	90	9.5	5.1
YSMV15-AV0025-11	1.8	125	139	230	34	90	9.5	5.1
YSMV15-AV005-11	1.83	230	77	440	34	90	9.5	2.9
YSMV15-AV007-11	1.83	310	57	600	34	90	9.5	2.9
YSMV15-AV010-11	1.83	510	34	950	34	90	9.5	2.9
YSMV15-AV020-11	1.87	1060	17	2000	34	90	9.5	2.8
YSMV15-AV030-11	1.87	1440	12.5	2700	34	90	9.5	2.8
YSMV15-AV050-11	1.87	2400	7.6	4500	34	90	9.5	2.8
YSMV15-AV180-11	1.87	8200	2.2	16000	34	90	9.5	2.8

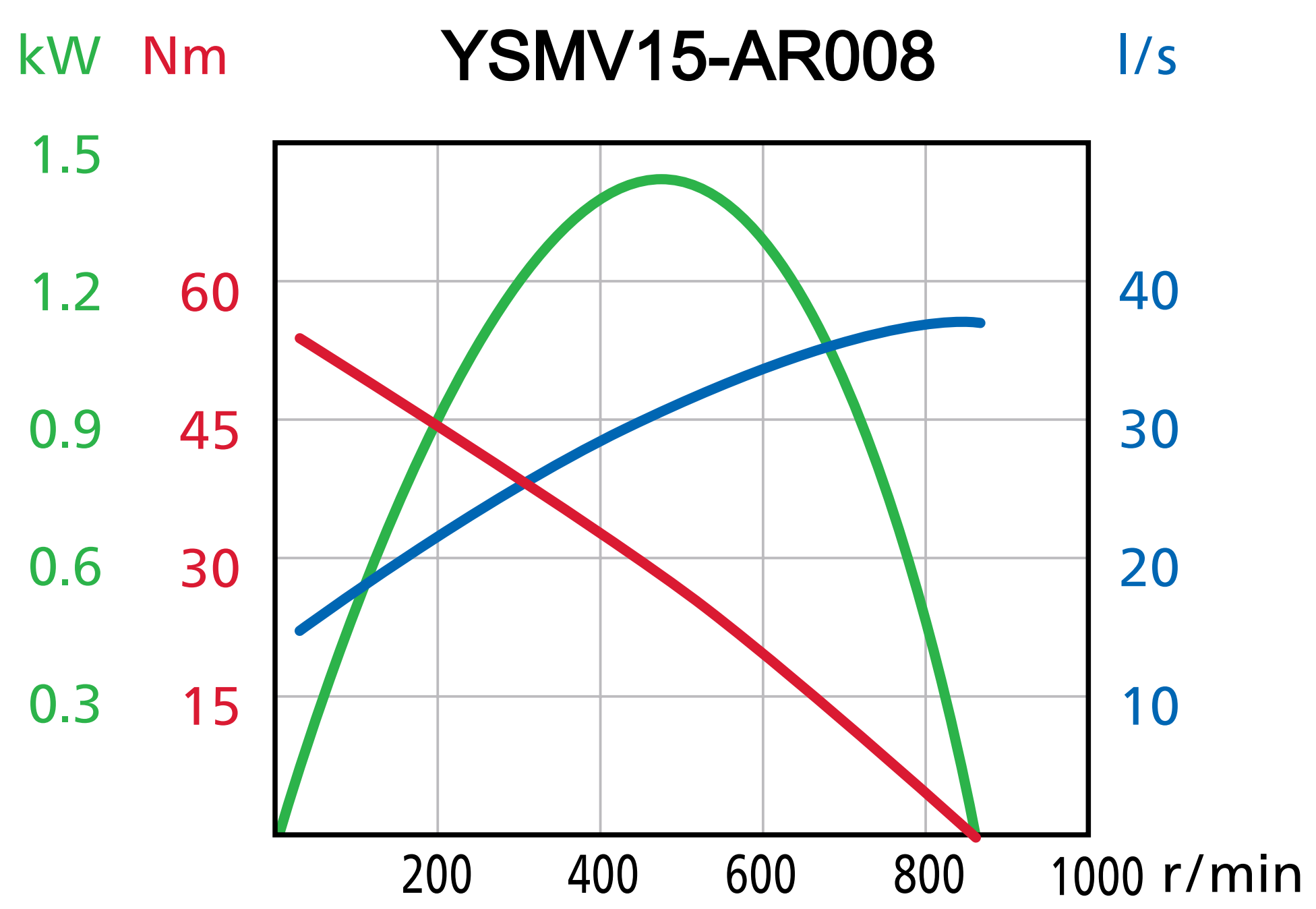

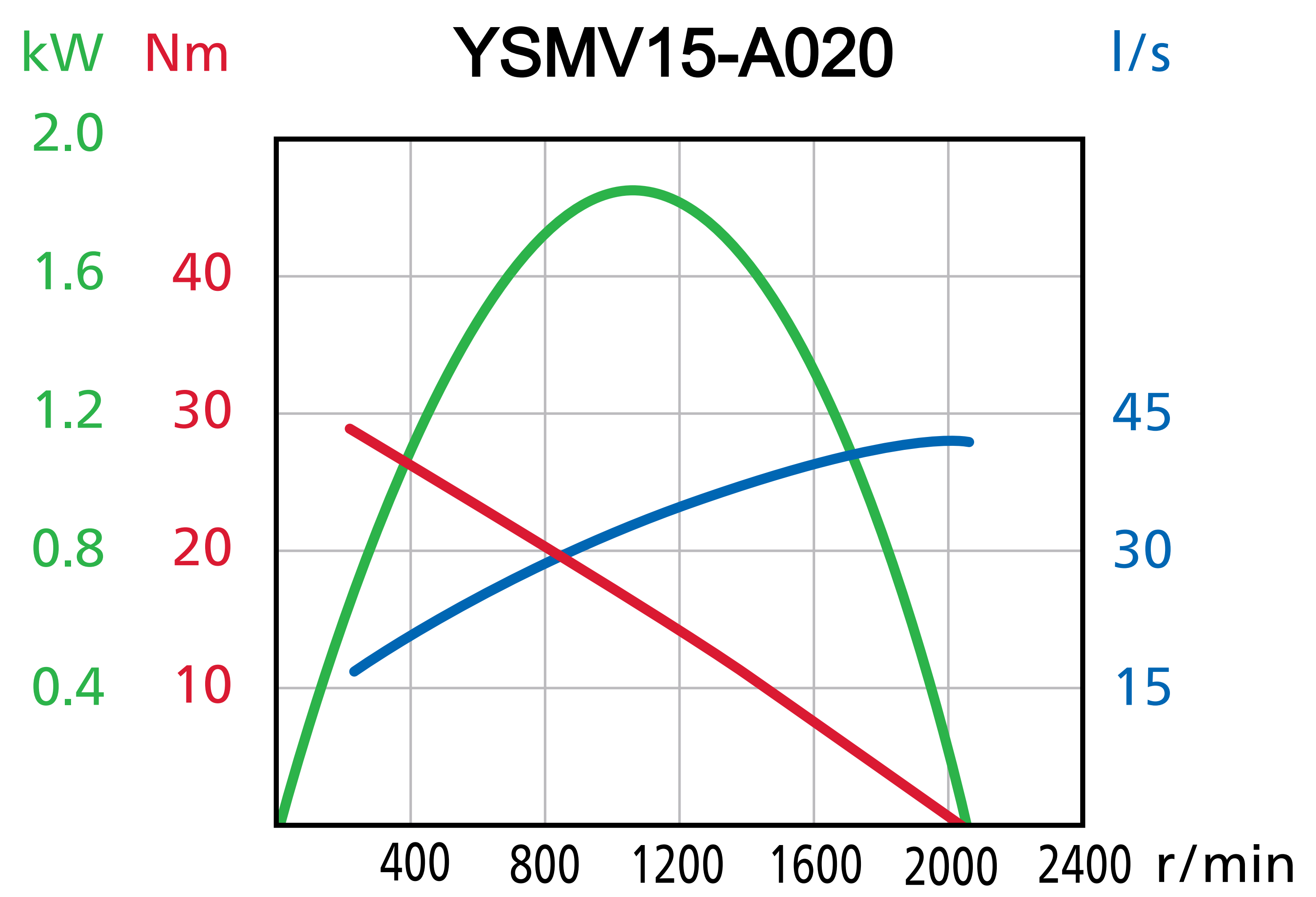

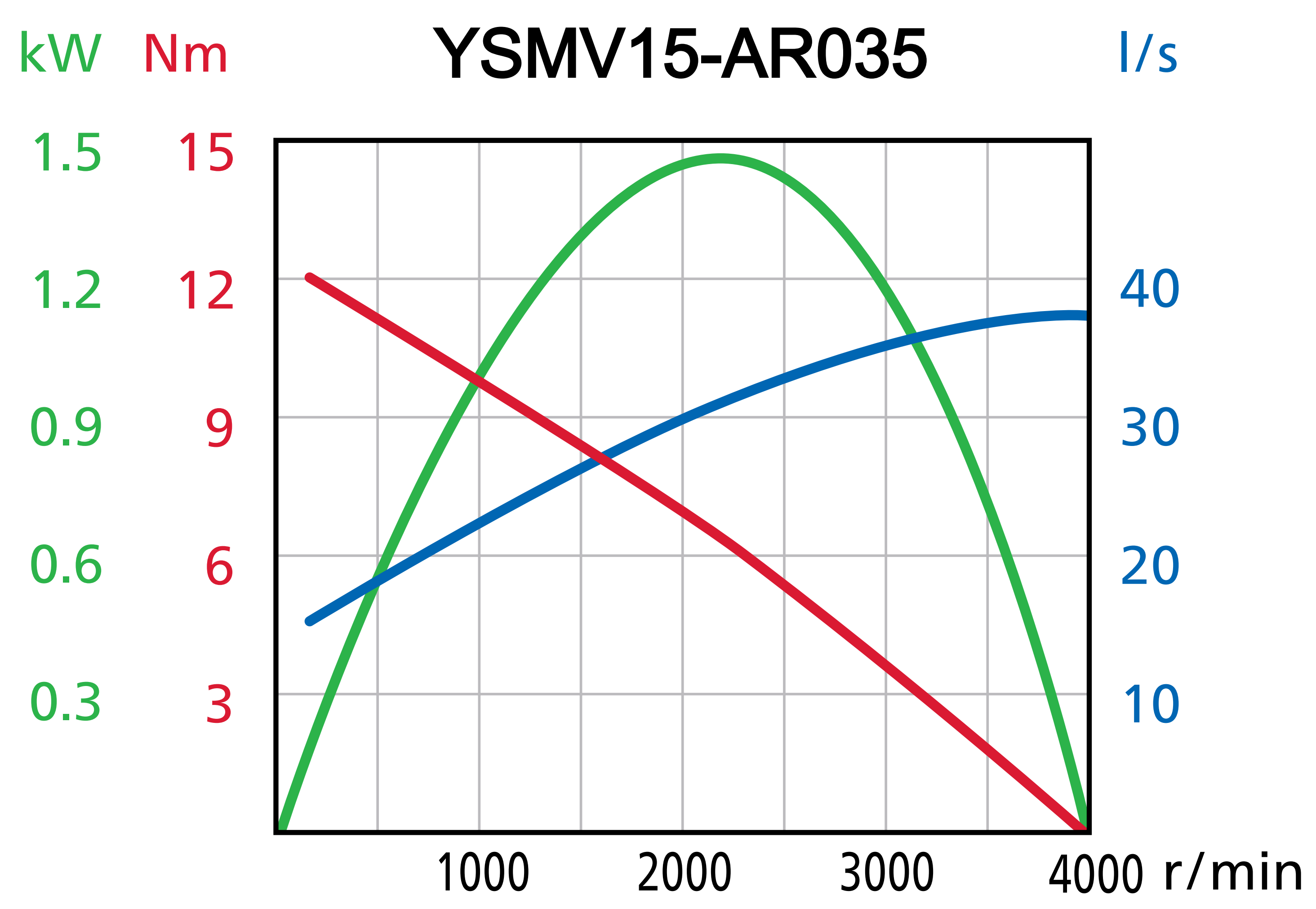

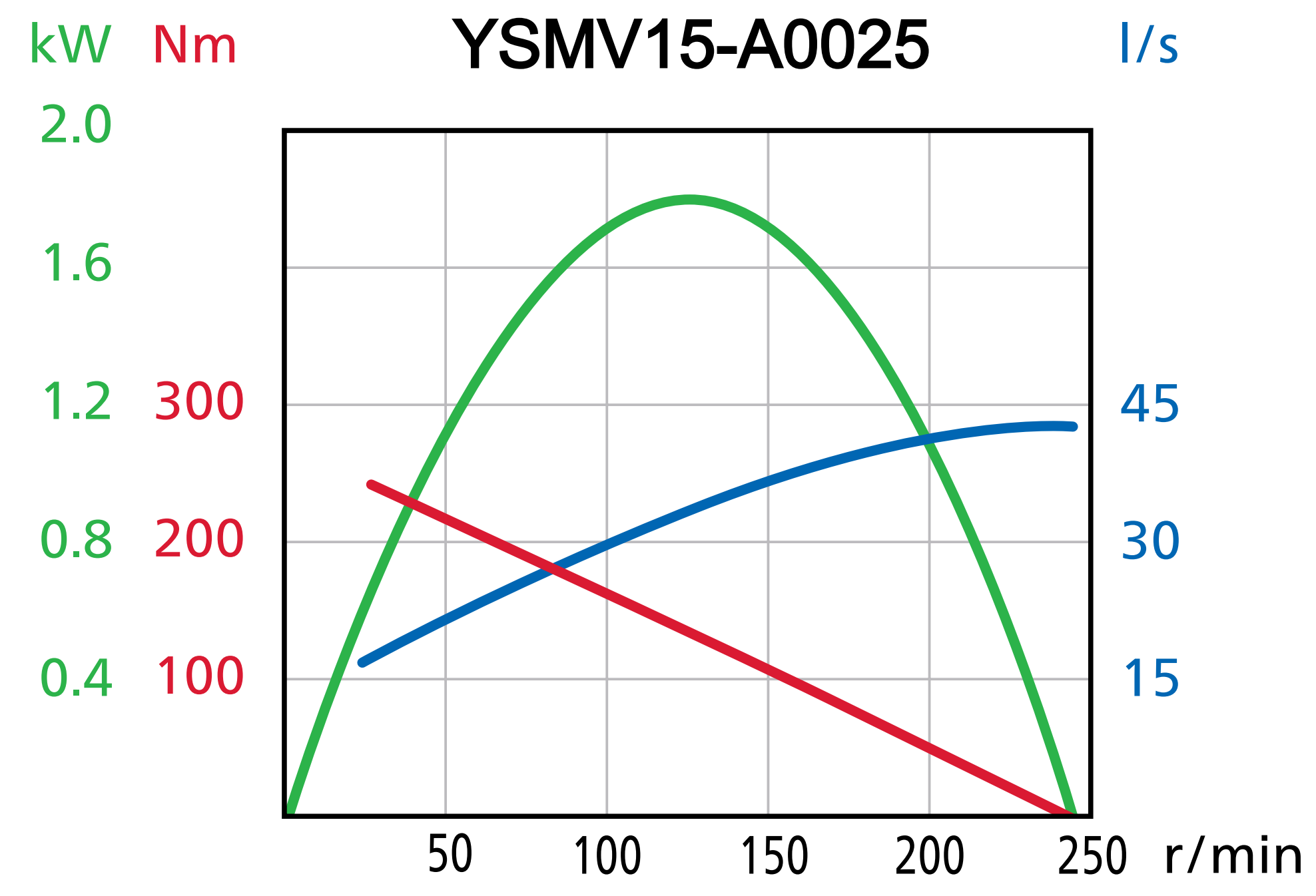

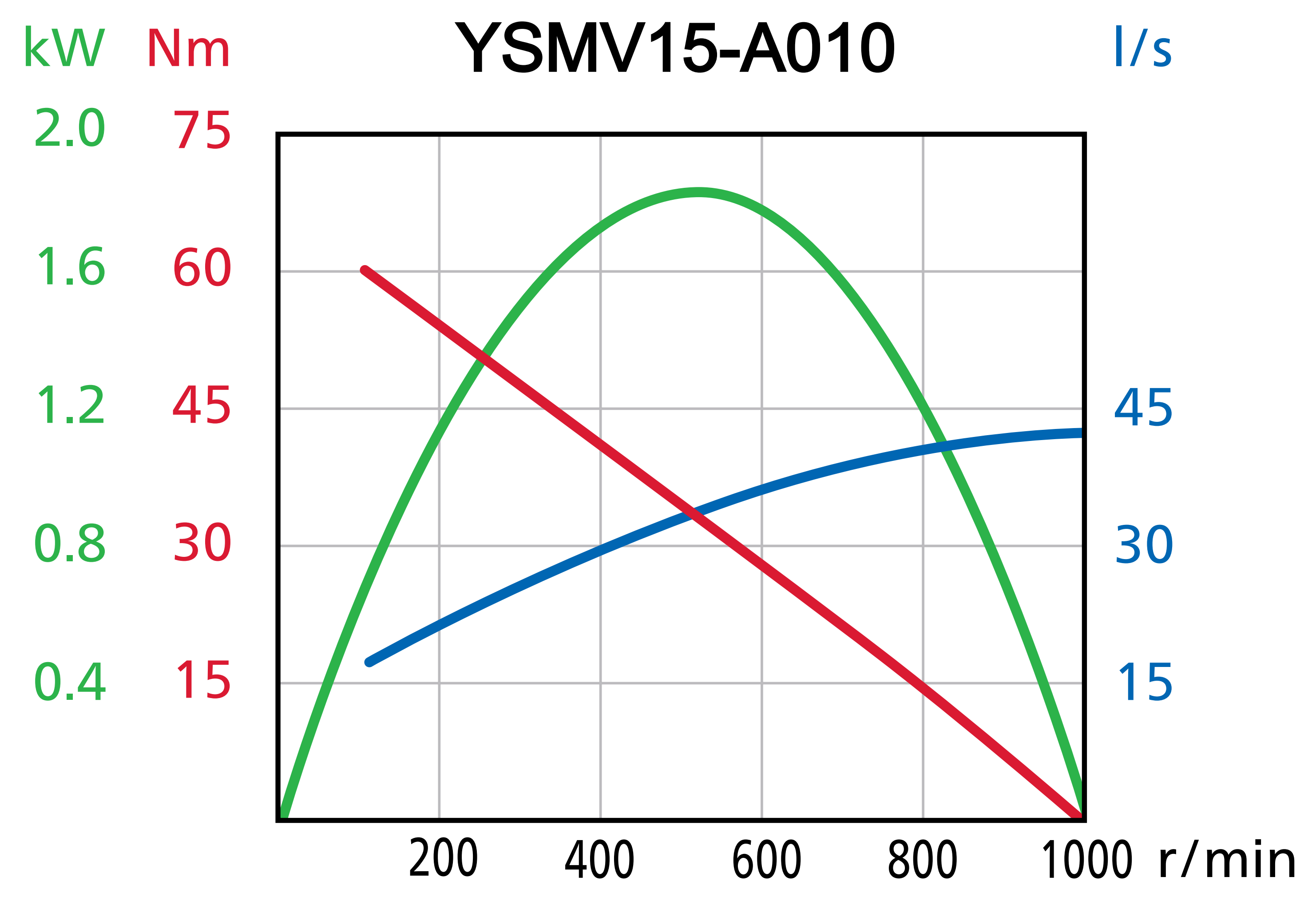

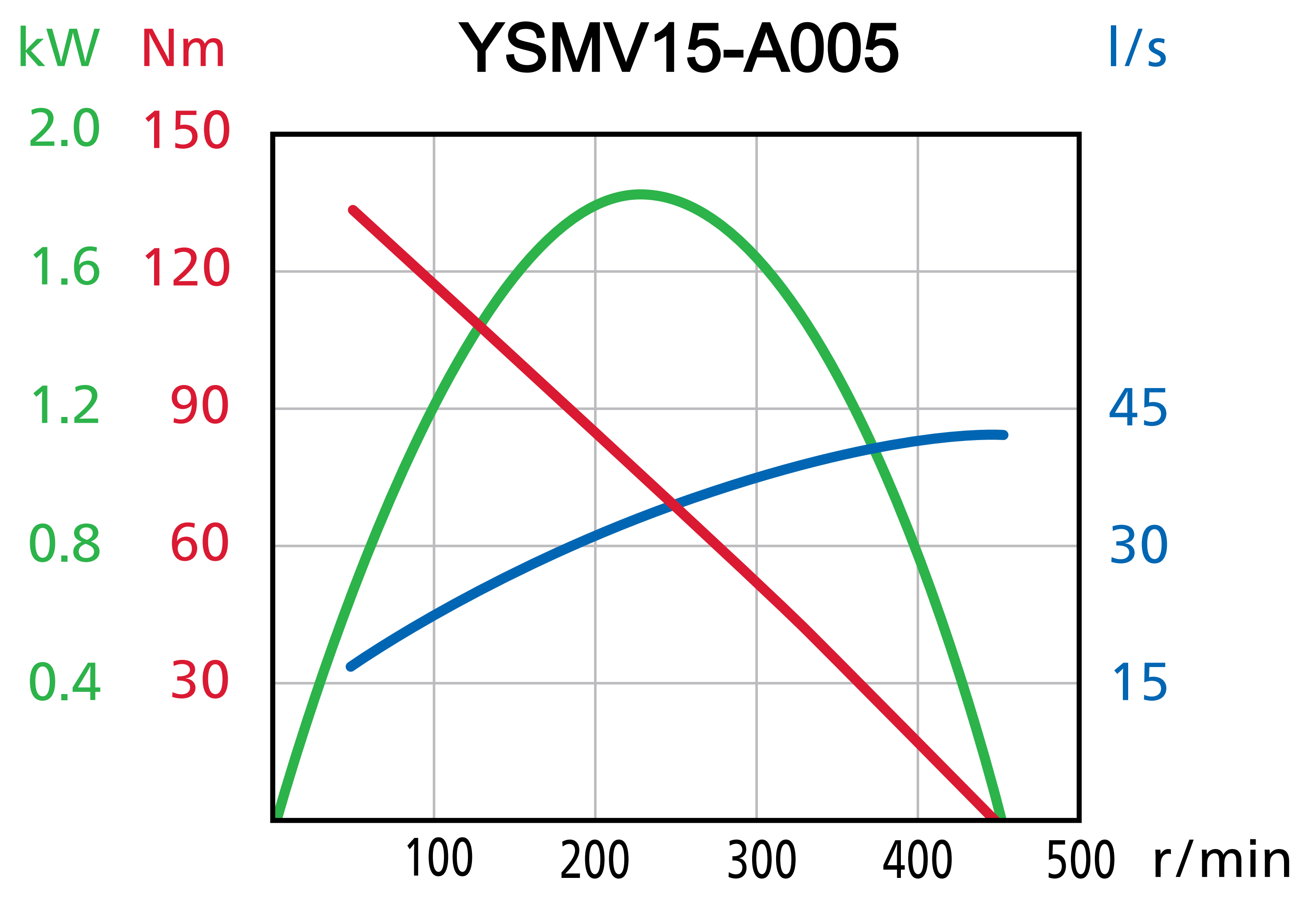

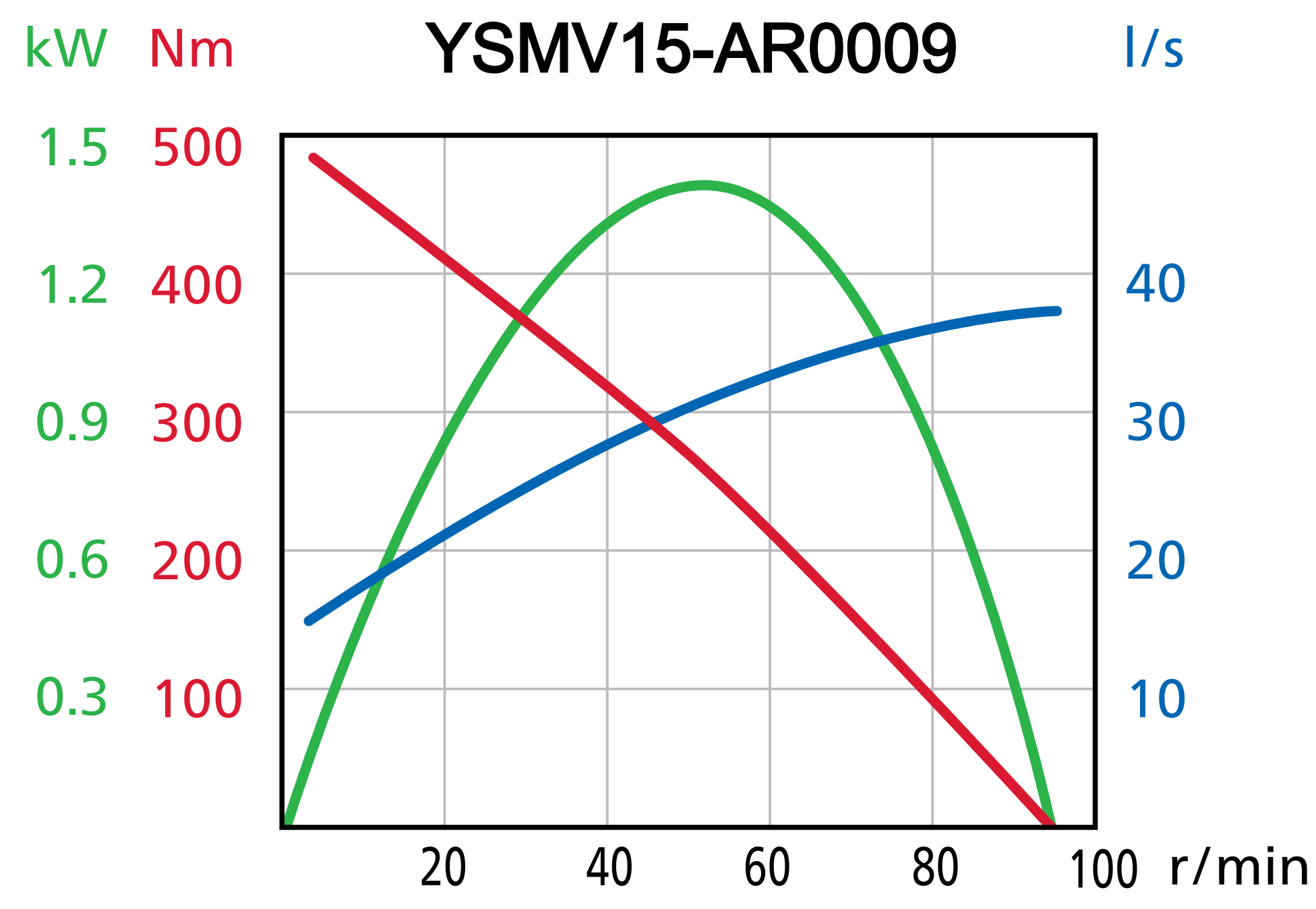

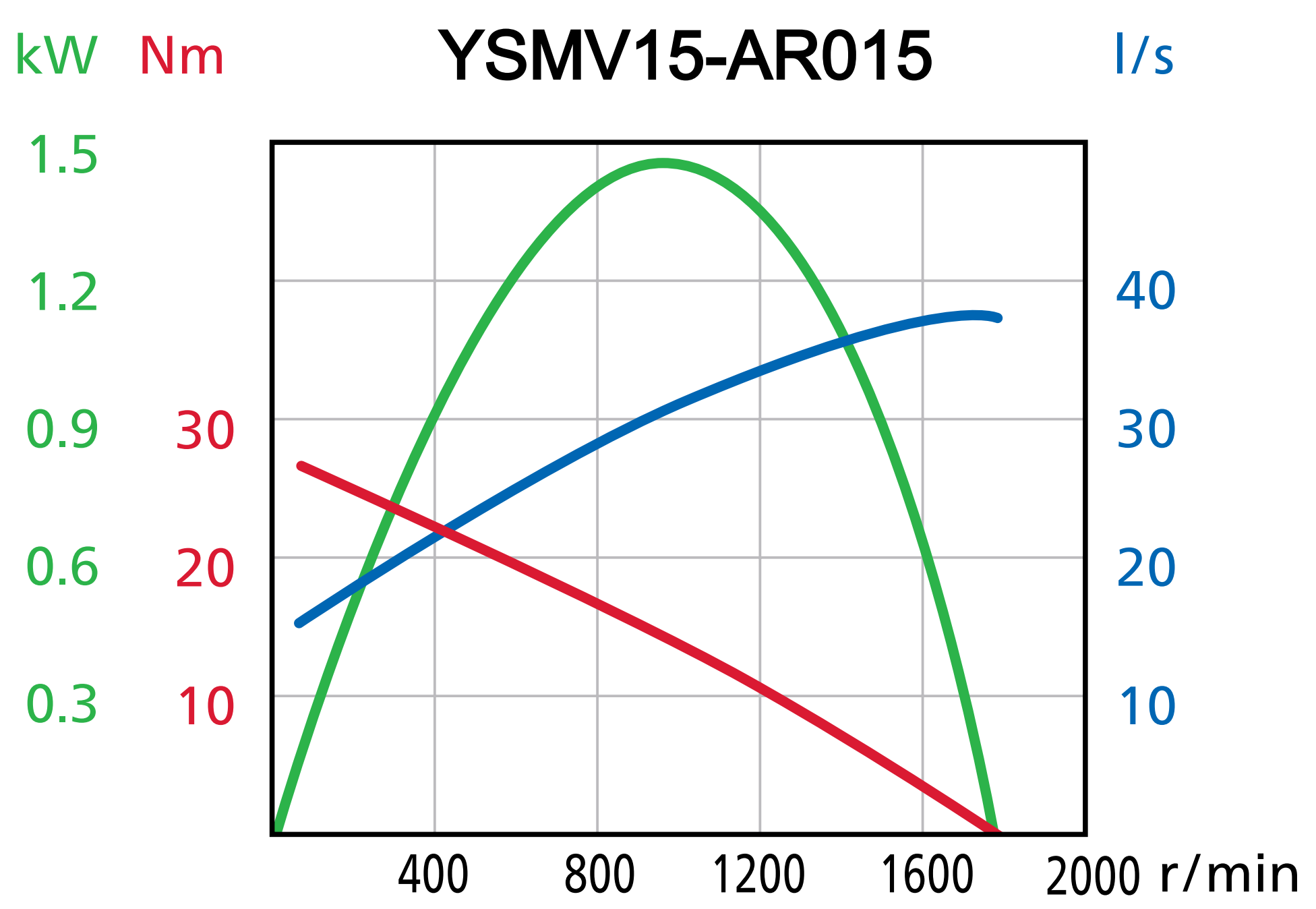

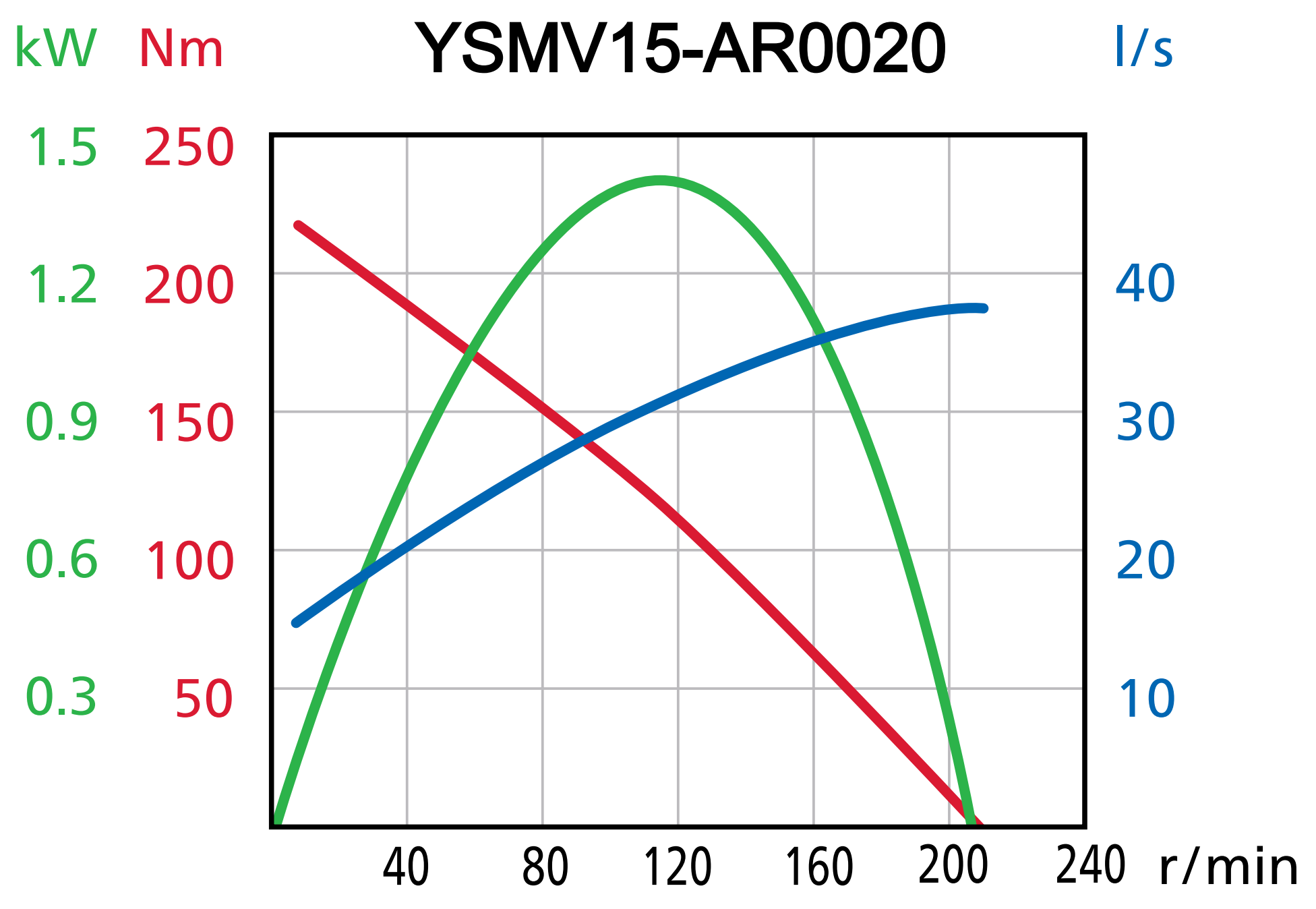

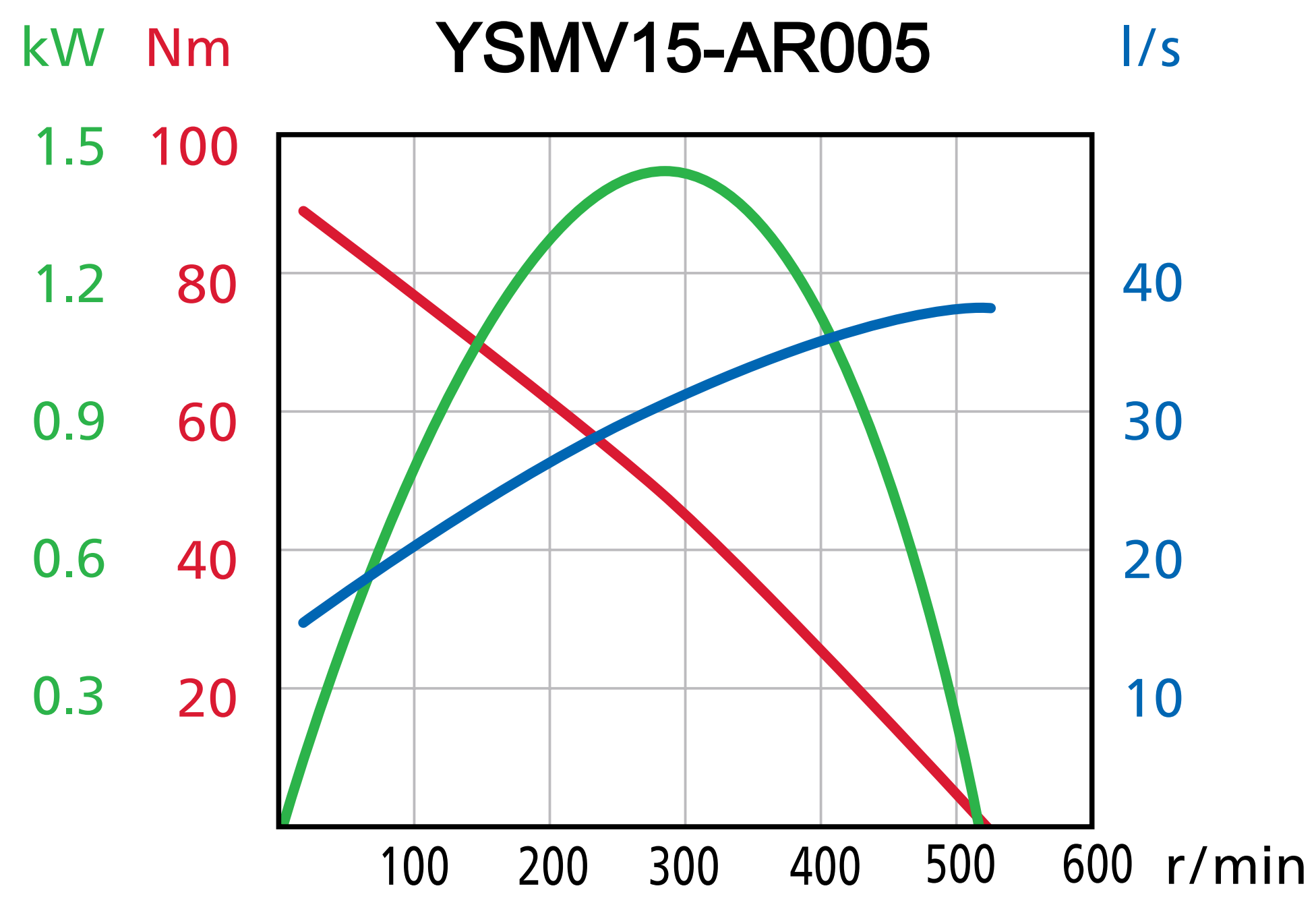

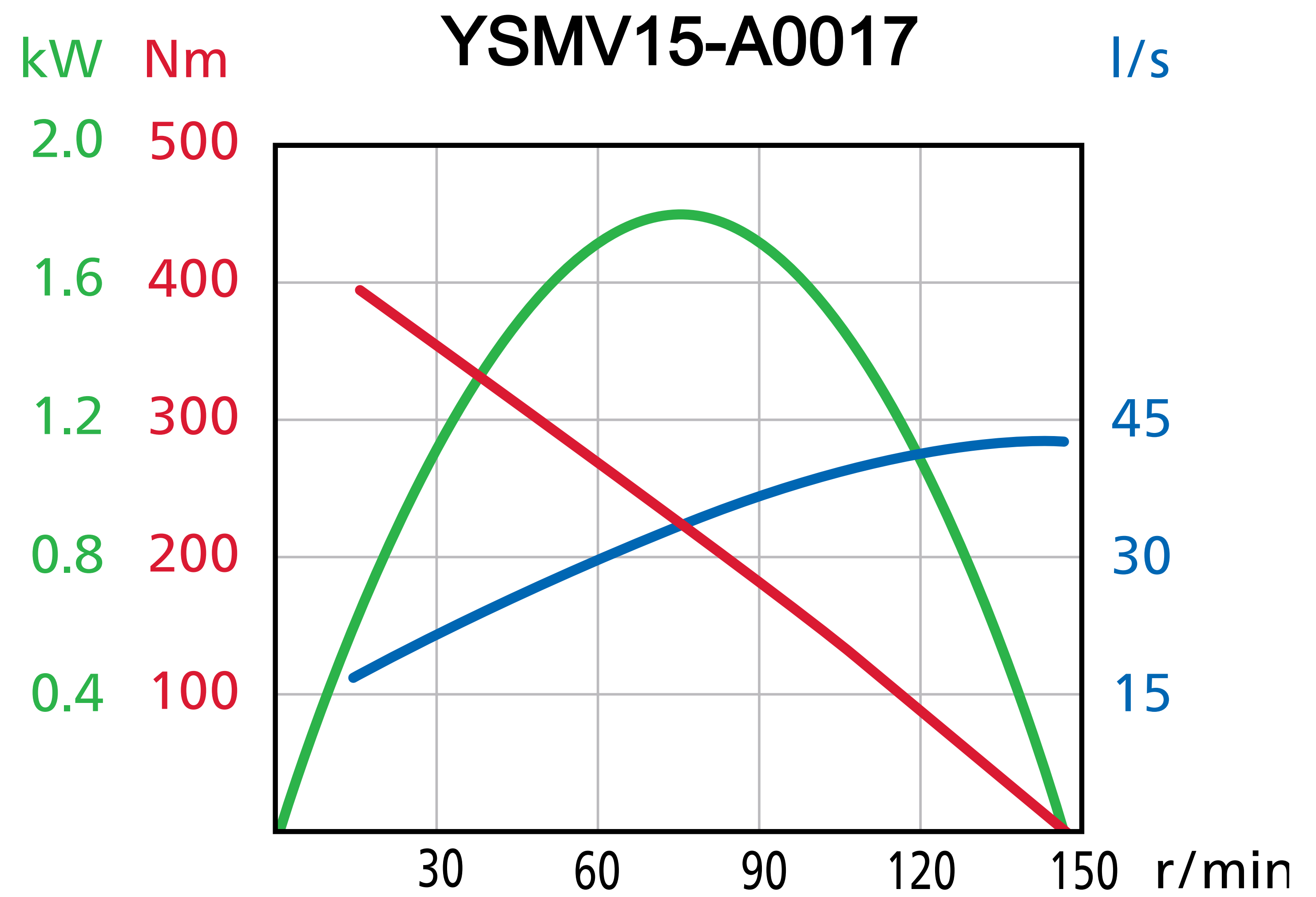

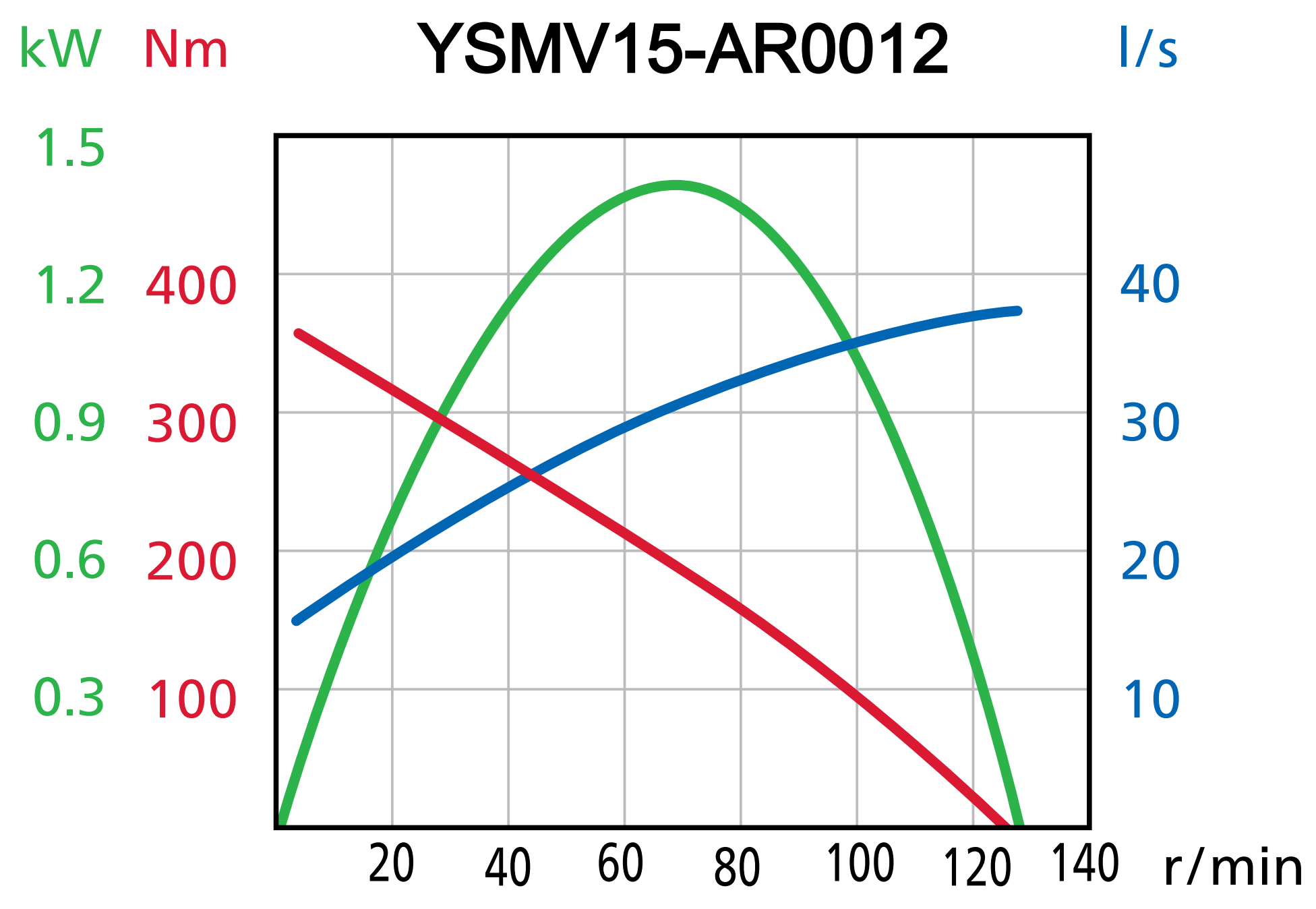

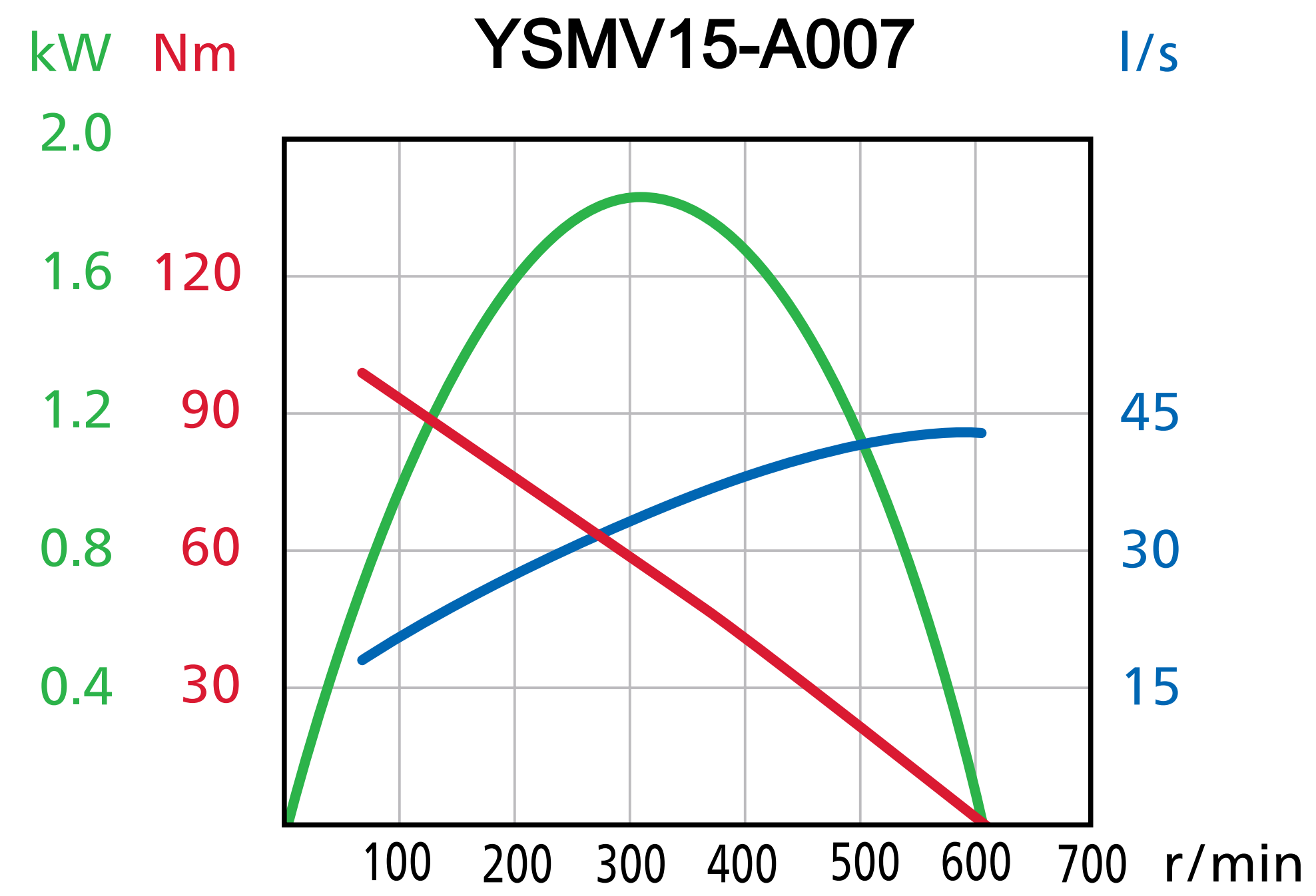

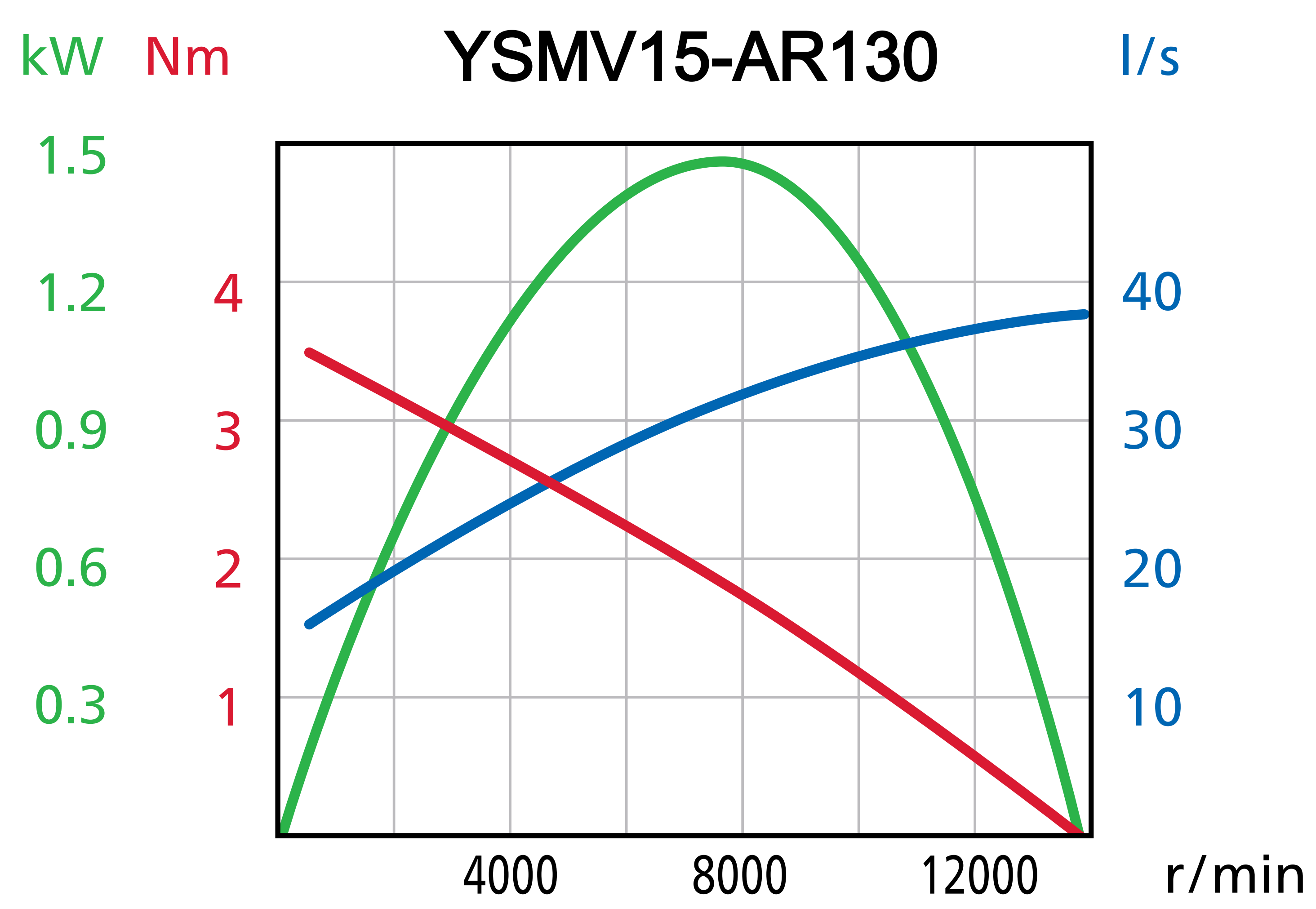

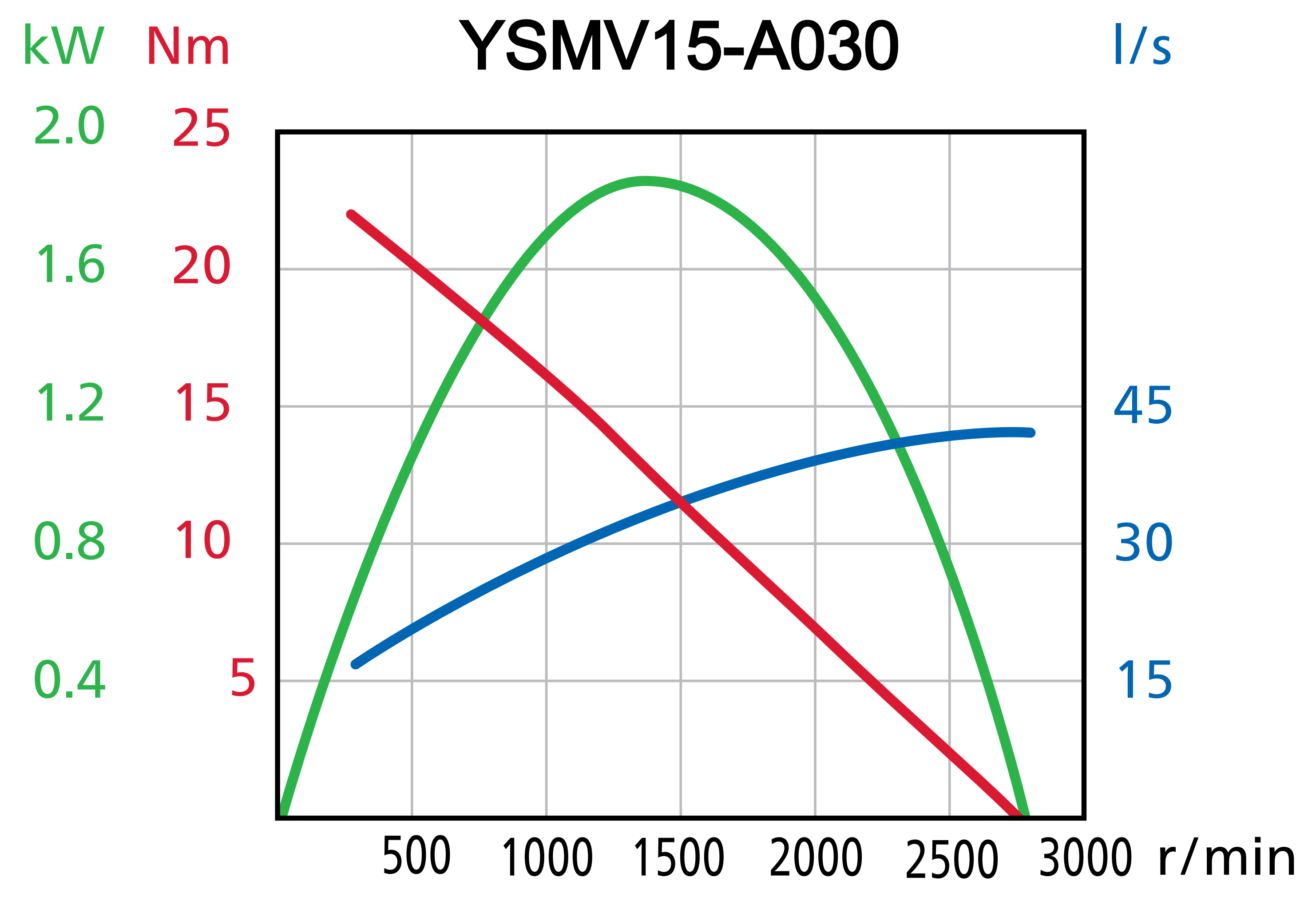

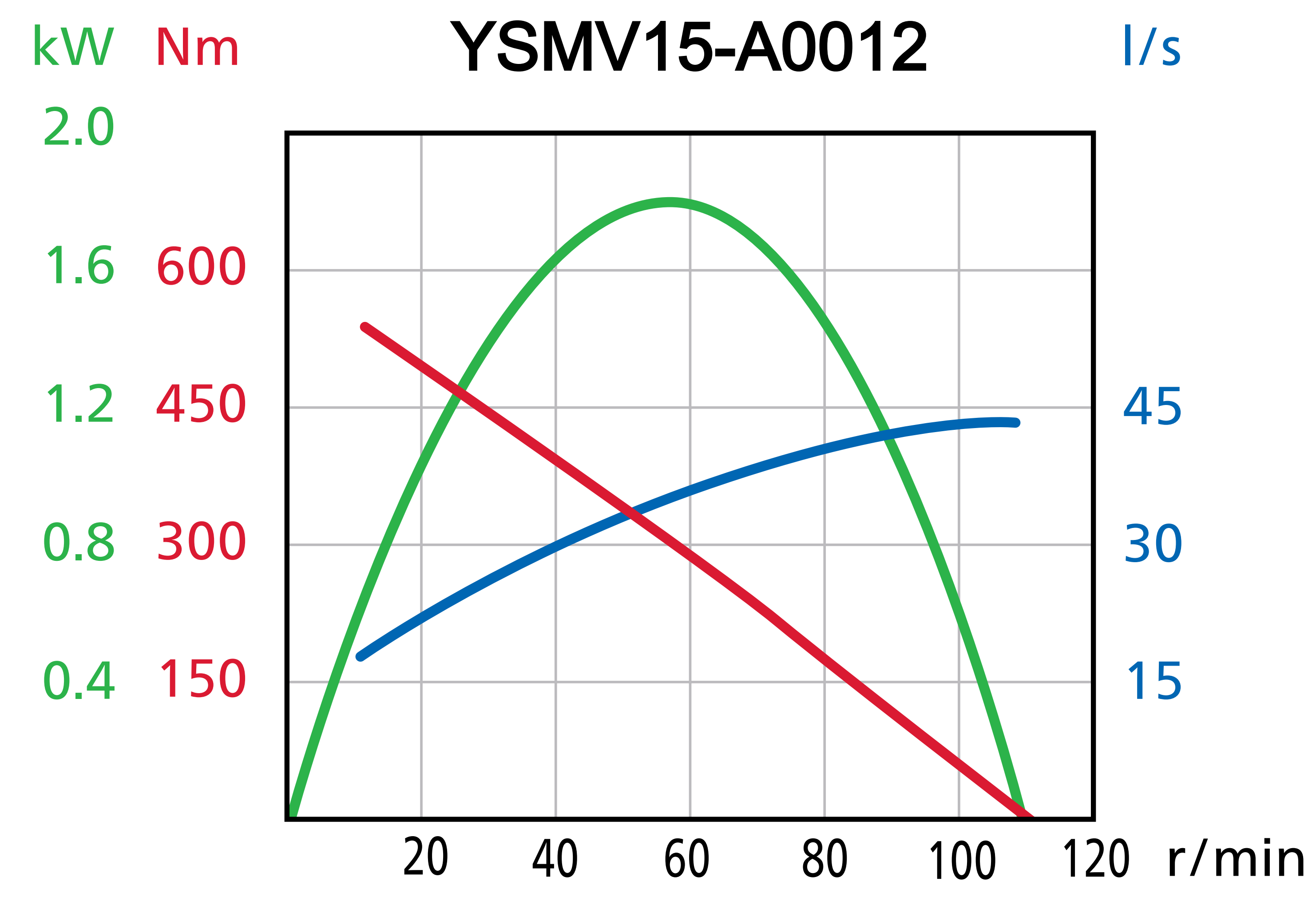

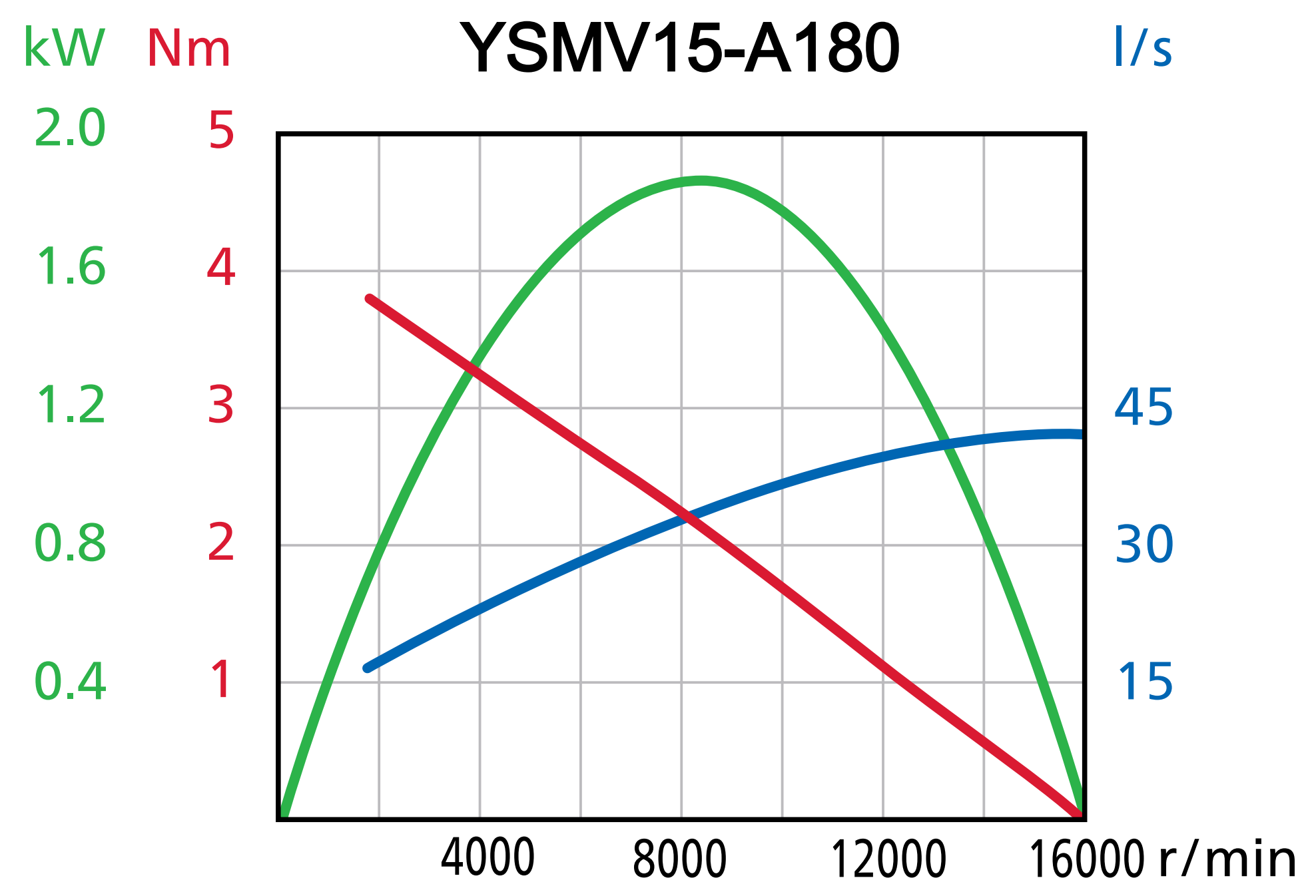

四、性能曲線圖

右旋轉和左旋轉（A和AV）

雙向旋轉（AR）

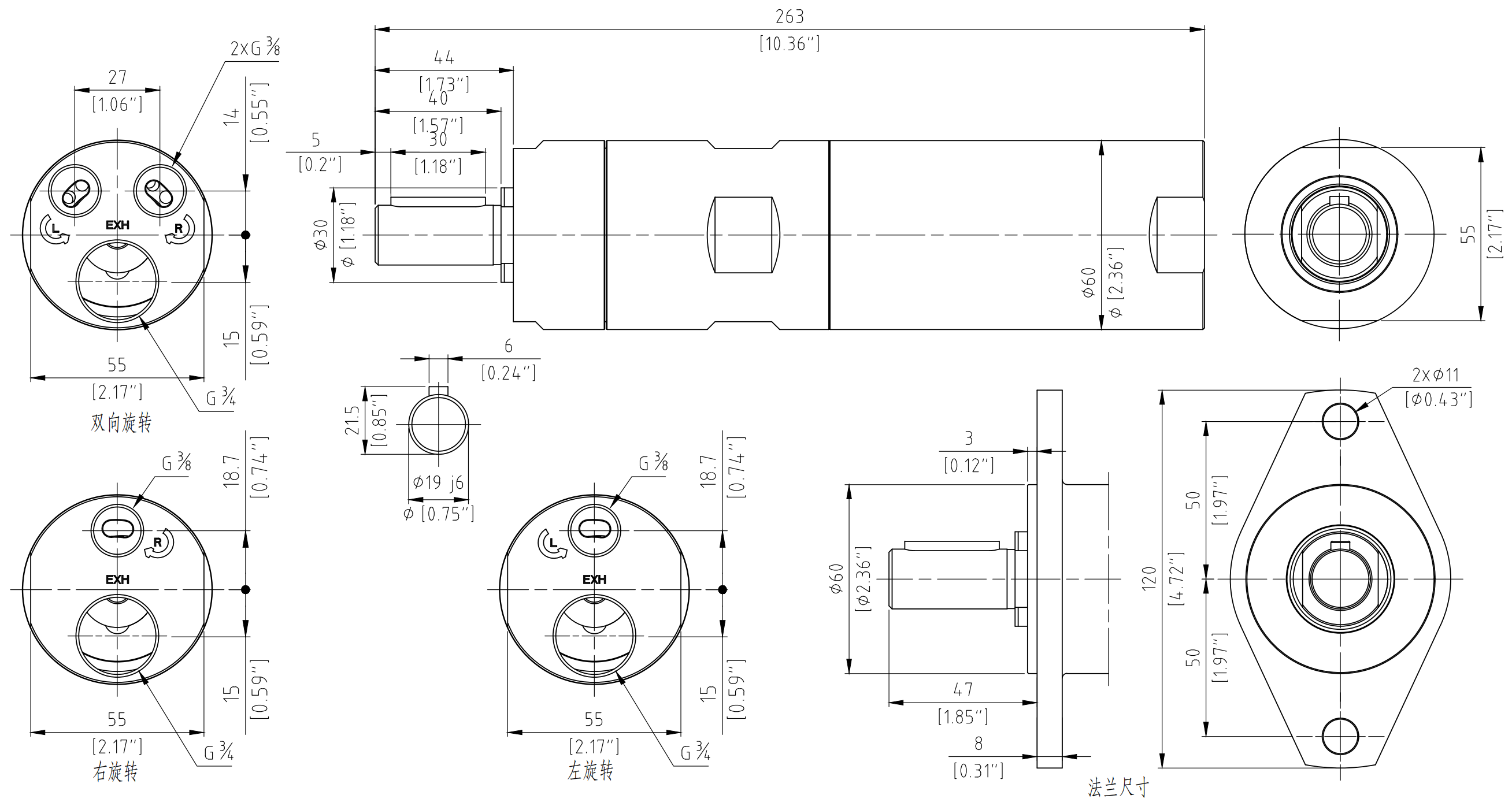

五、尺寸圖

雙向旋轉YSMV15-AR0009-11、YSMV15-AR0012-11、YSMV15-AR0020-11

右旋轉YSMV15-A0012-11、YSMV15-A0017-11、YSMV15-A0025-11

左旋轉YSMV15-AV0012-11、YSMV15-AV0017-11、YSMV15-AV0025-11

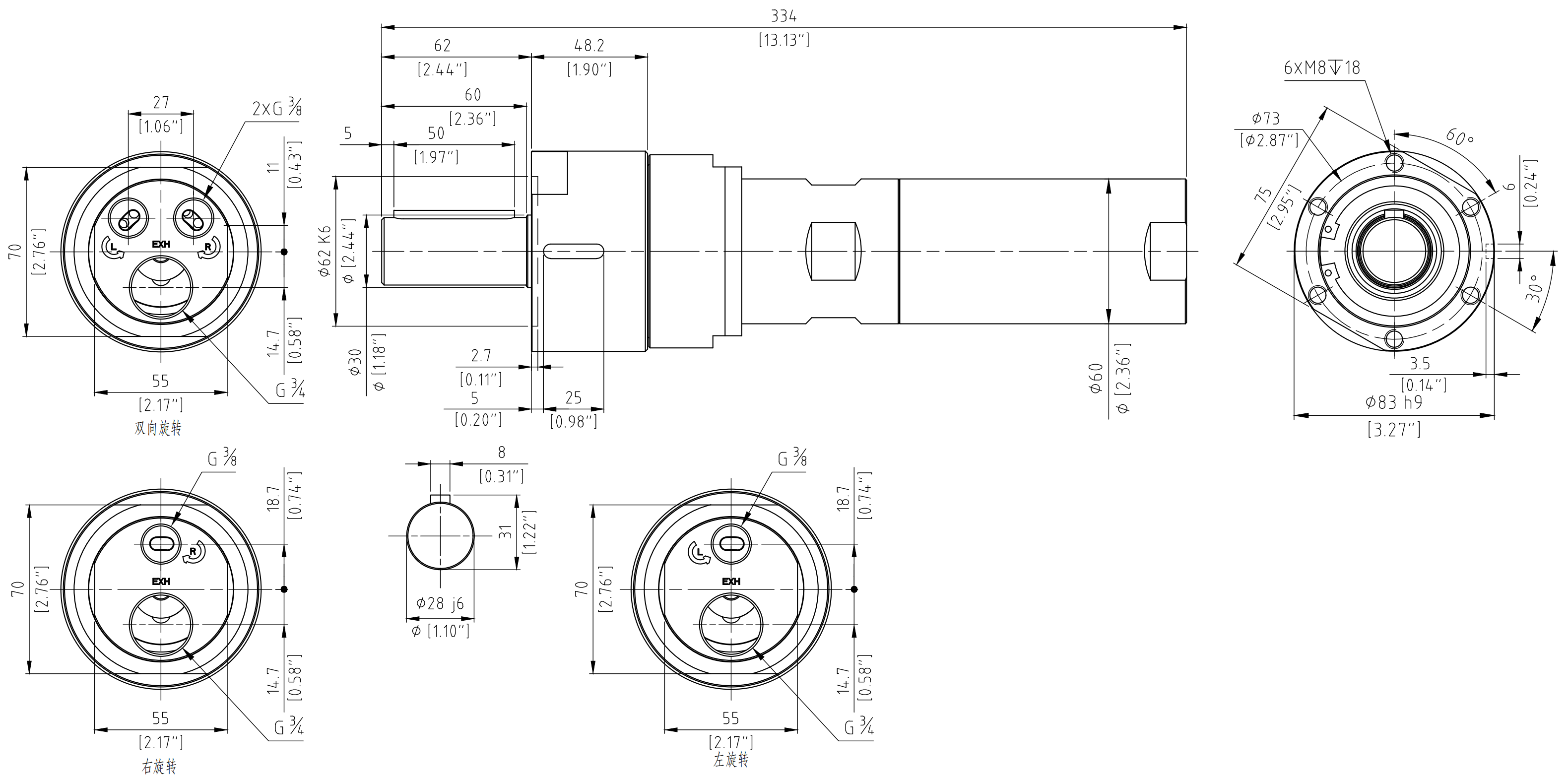

雙向旋轉YSMV15-AR004、YSMV15-AR005-11、YSMV15-AR008-11、YSMV15-AR015-11、YSMV15-AR020-11、YSMV15-AR035-11、YSMV15-AR130-11

右旋轉YSMV15-A005-11、YSMV15-A007-11、YSMV15-A010-11、YSMV15-A020-11、YSMV15-A030-11、YSMV15-A050-11、YSMV15-A180-11

左旋轉YSMV15-AV005-11、YSMV15-AV007-11、YSMV15-AV010-11、YSMV15-AV020-11、YSMV15-AV030-11、YSMV15-AV050-11、YSMV15-AV180-11
