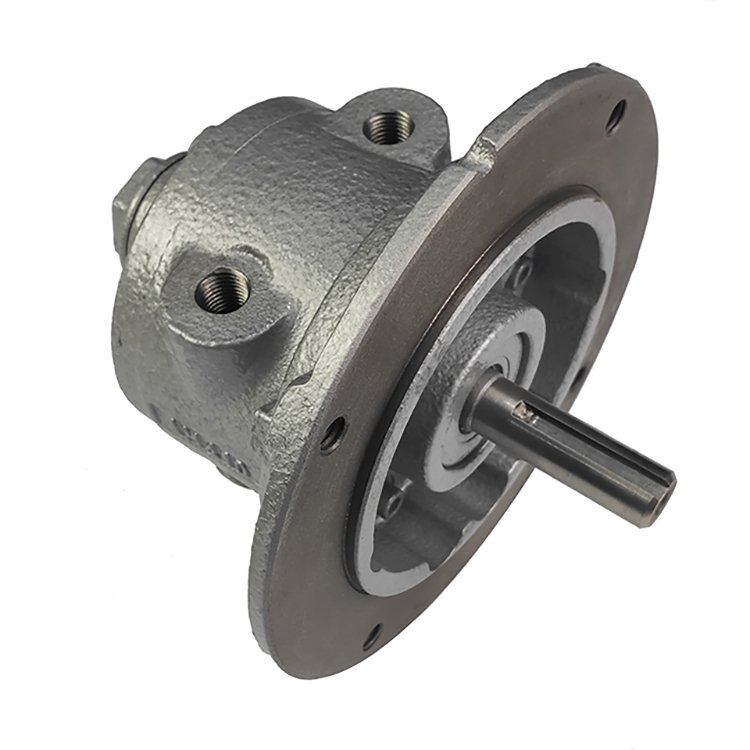

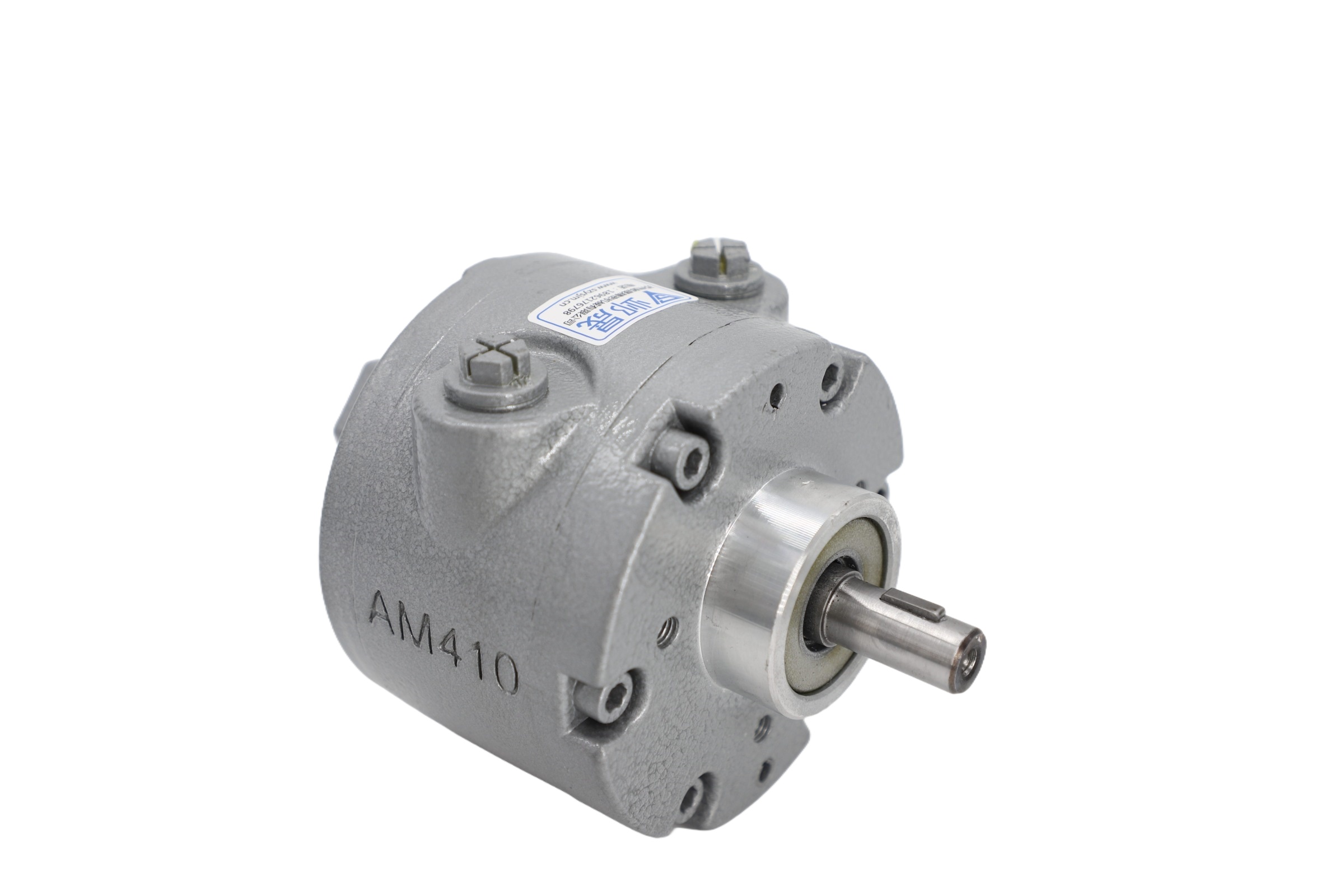

葉片式氣動馬達YSV4

葉片式氣動馬達主要由前後氣蓋、馬達機體、轉子芯、葉片、軸承、密封件等組成，壓縮空氣進入氣道後膨脹做功推動葉片帶動轉子芯旋轉，做功後的壓縮空氣經排氣孔排出，排氣孔處裝有消音器，達到降低噪音的效果。
葉片式氣動馬達目前普遍應用於礦山、氣動工具、動力傳輸、自動化產線、塗料攪拌、化工原料攪拌中。
從旋轉方向上分為逆時針旋轉、順時針旋轉、正反轉旋轉。
從運轉機構上分為貼合型、甩動型、彈射環型。

18962176798

在線谘詢

谘詢報價

產品詳情

一、產品型號：YSV4

二、產品特點

葉片式氣動馬達主要由前後氣蓋、馬達機體、轉子芯、葉片、軸承、密封件等組成，壓縮空氣進入氣道後膨脹做功推動葉片帶動轉子芯旋轉，做功後的壓縮空氣經排氣孔排出，排氣孔處裝有消音器，達到降低噪音的效果。

葉片式氣動馬達目前普遍應用於礦山、氣動工具、動力傳輸、自動化產線、塗料攪拌、化工原料攪拌中。

從旋轉方向上分為逆時針旋轉、順時針旋轉、正反轉旋轉。

從運轉機構上分為貼合型、甩動型、彈射環型。

安全防爆：氣動馬達依靠壓縮空氣驅動，工作時無溫升、無火花、無靜電等，適用於易燃、易爆等防爆場所。防爆等級高於防爆電機。

無極調速：使用一個簡單的球閥或調速閥置於氣源和氣動馬達之間便可使氣動馬達轉速從300 RPM到10,000 RPM之間調節 (取決於所選型號)。安裝方式靈活：有多種安裝方式可供選擇，包括底腳、軸心、端麵、NEMA-C和IEC法蘭安裝。

4葉片和8葉片：4塊葉片的氣動馬達可滿足大部分需求，但如要更準確的轉距控製或在堵轉的情況下有微小的漏氣，請選用8塊葉片型號。

三、技術參數

工作氣壓	7.0 bar
額定功率	1.27 kW
額定扭矩	4.07 N.m
額定轉速	3000 rpm
耗氣量	132.5 m³/h
噪音	87 dB（A）
接口尺寸	1/4 NPT
氣管直徑	外徑=12mm，內徑=8mm
質量	3.5 kg

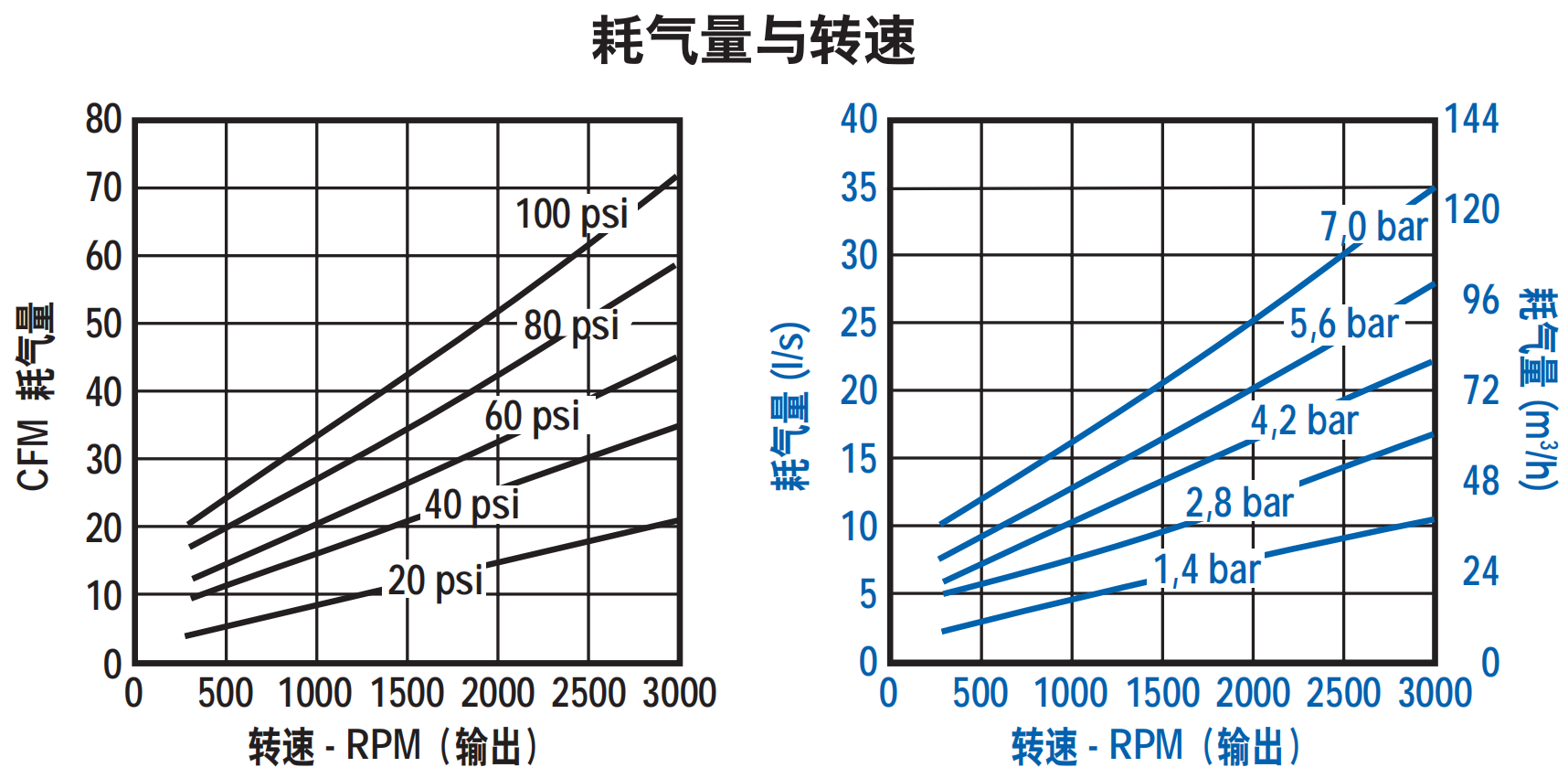

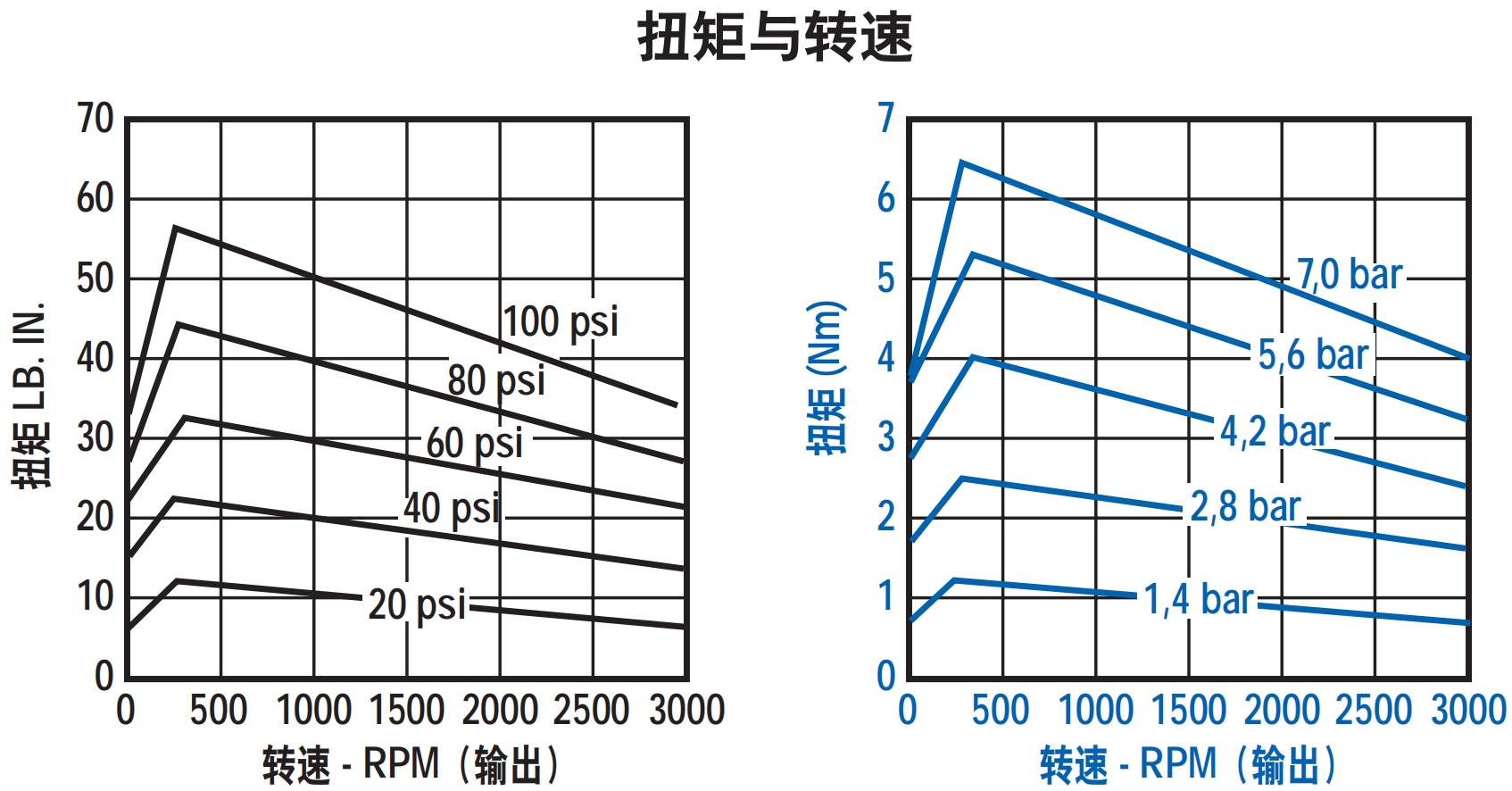

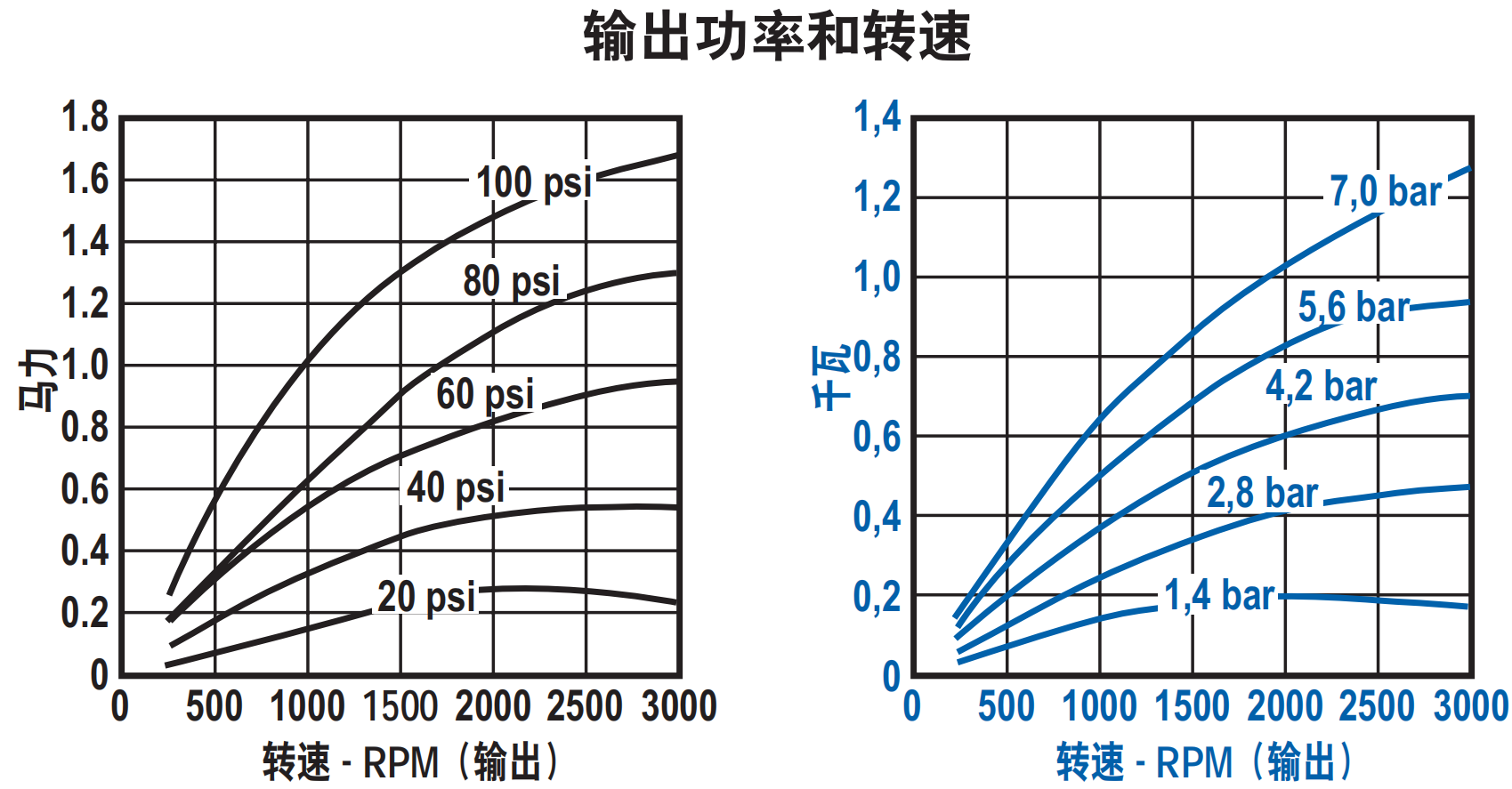

四、性能曲線圖

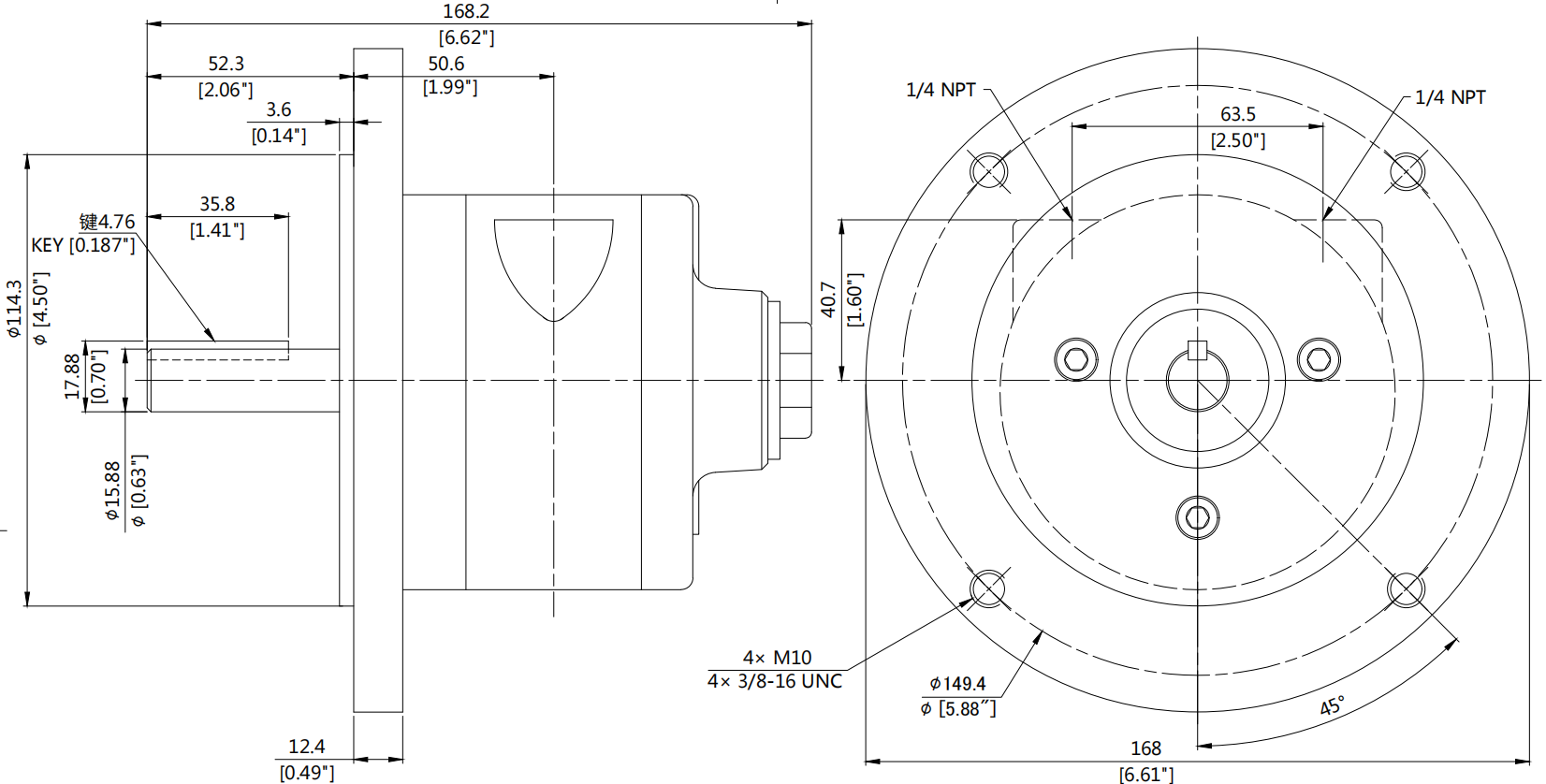

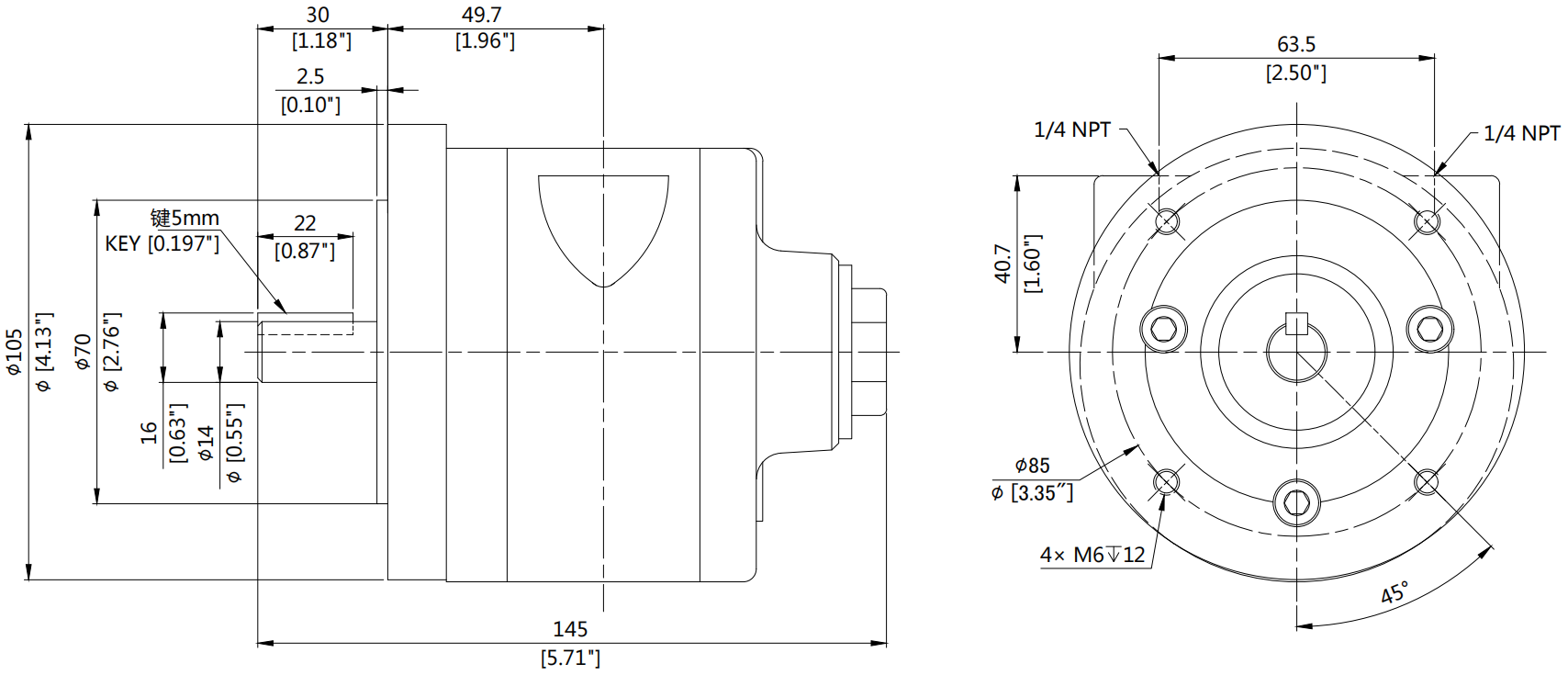

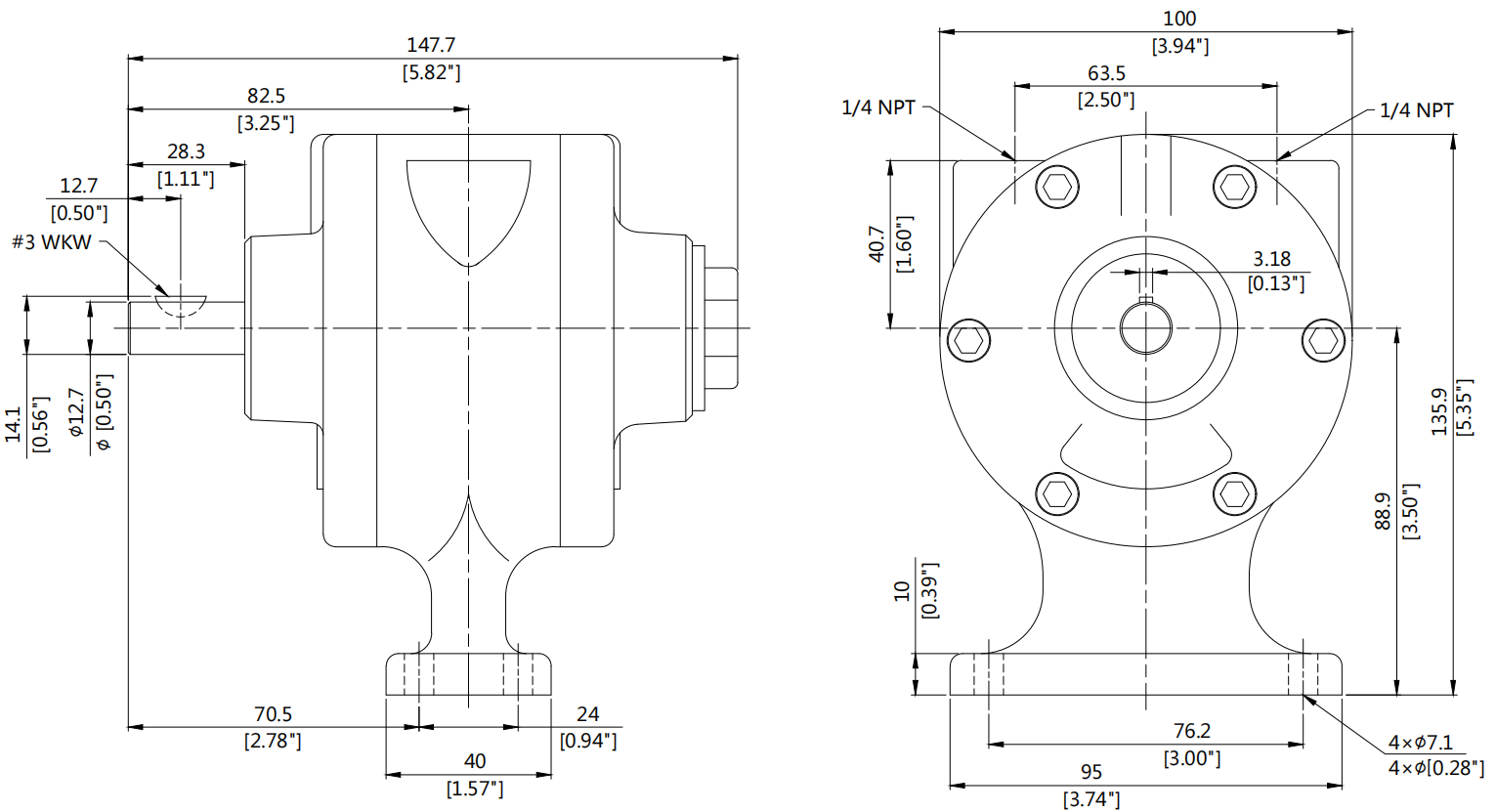

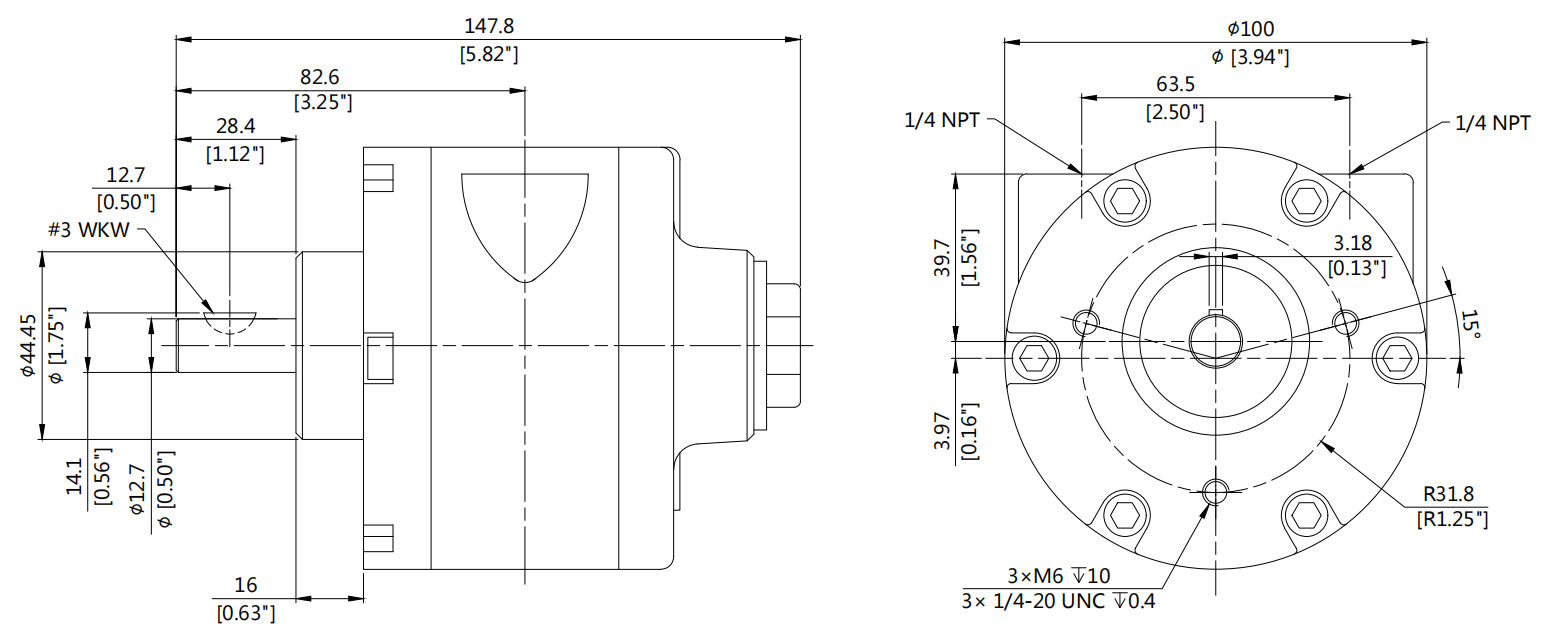

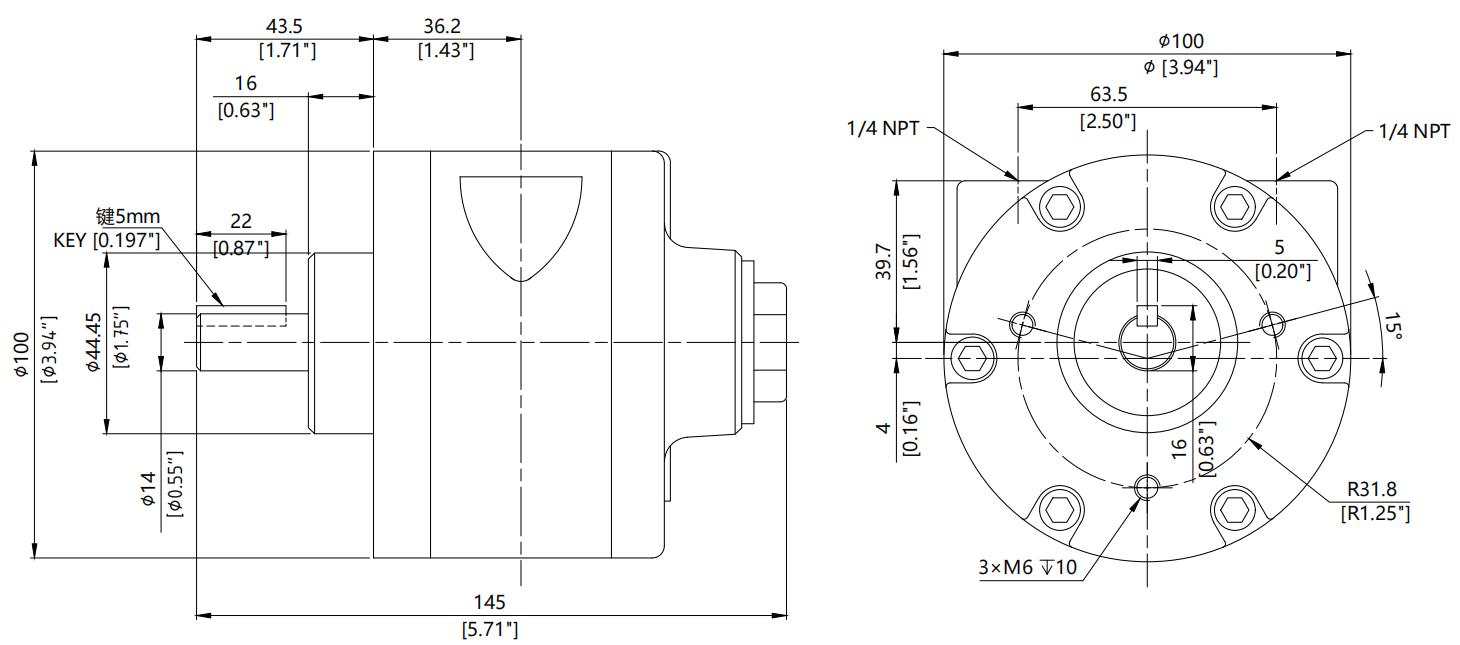

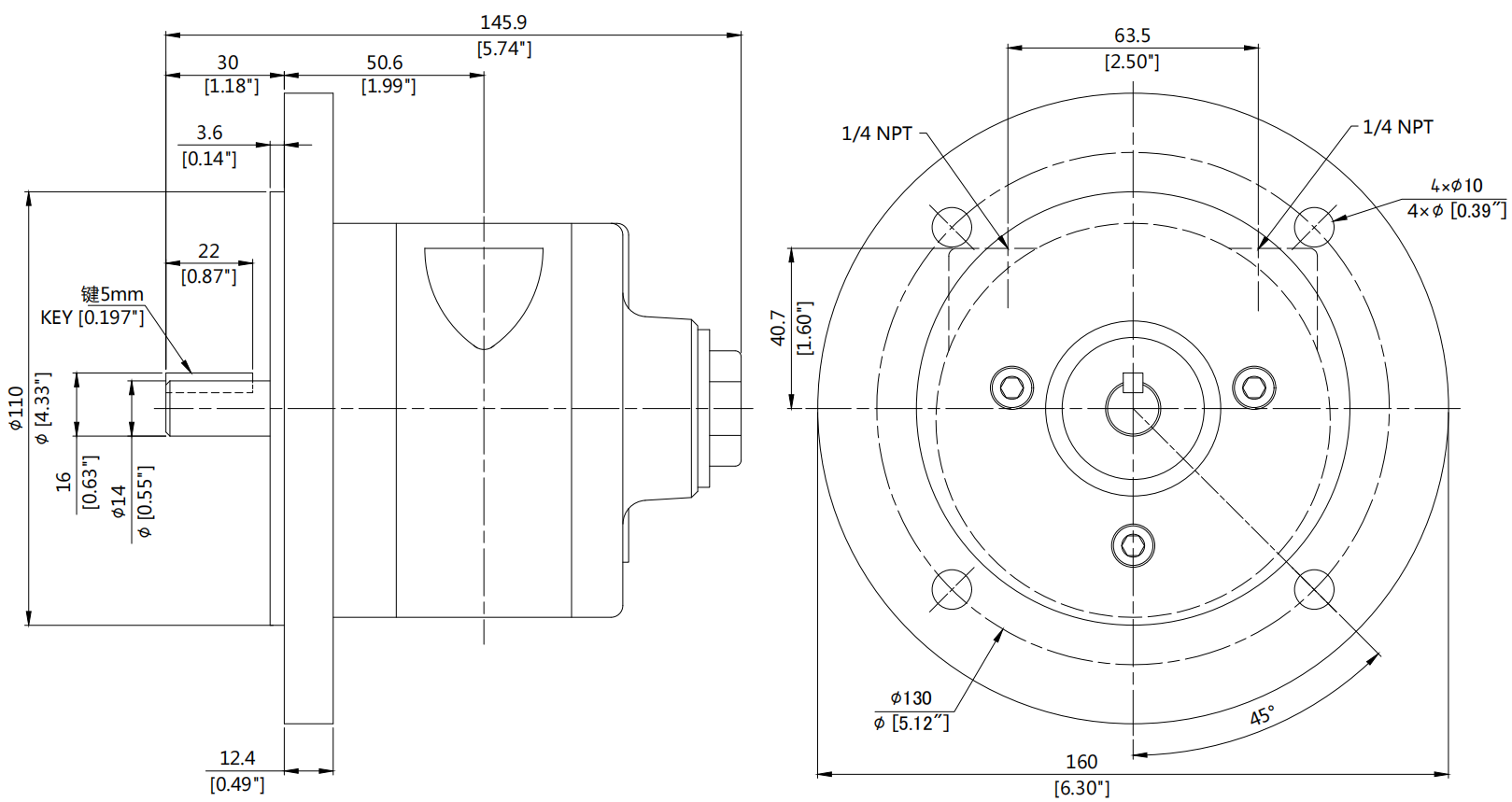

五、尺寸圖

YSV4-FB

YSV4-FB14

YSV4-F71B5

YSV4-F56C

YSV4-F71B14

YSV4-H

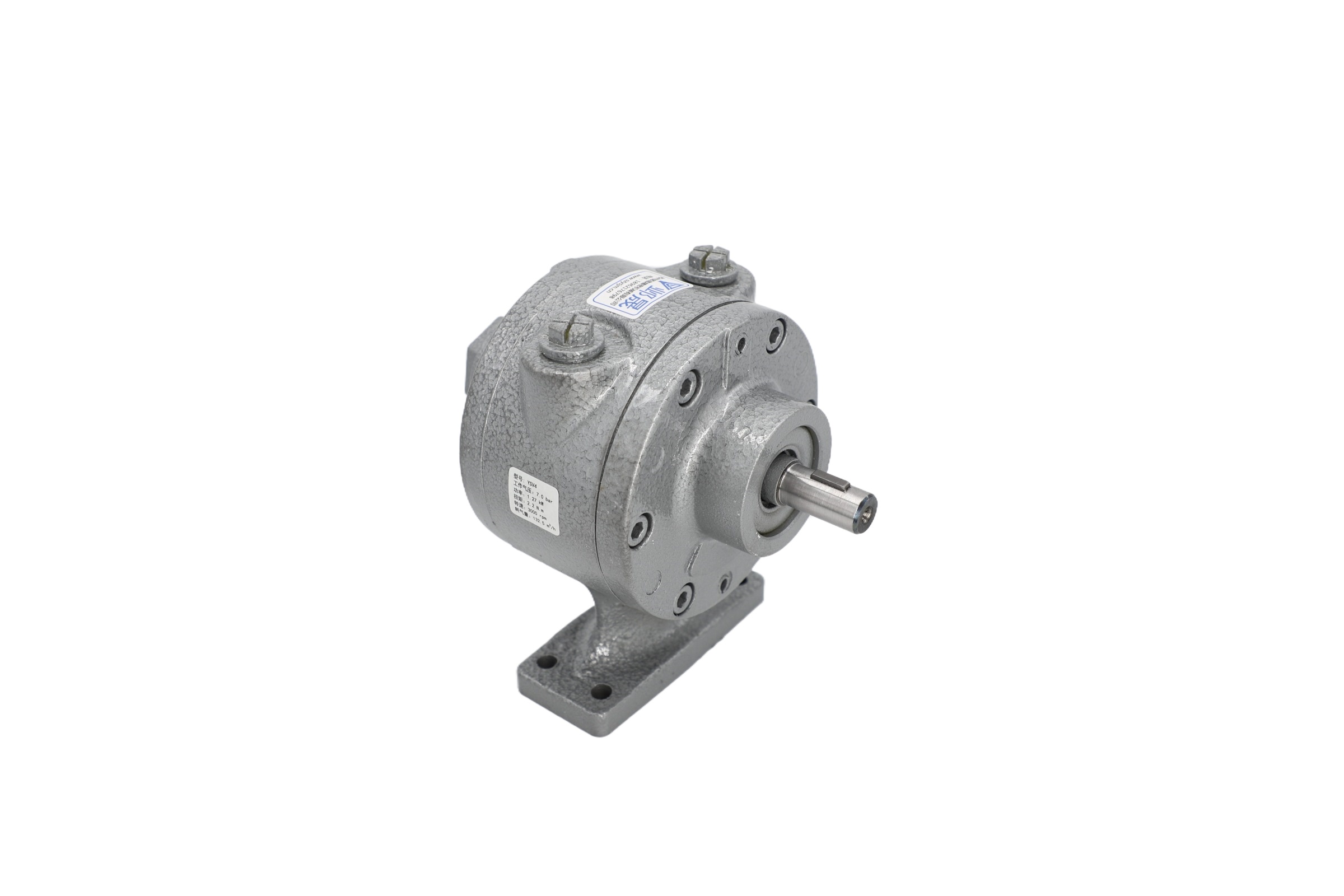

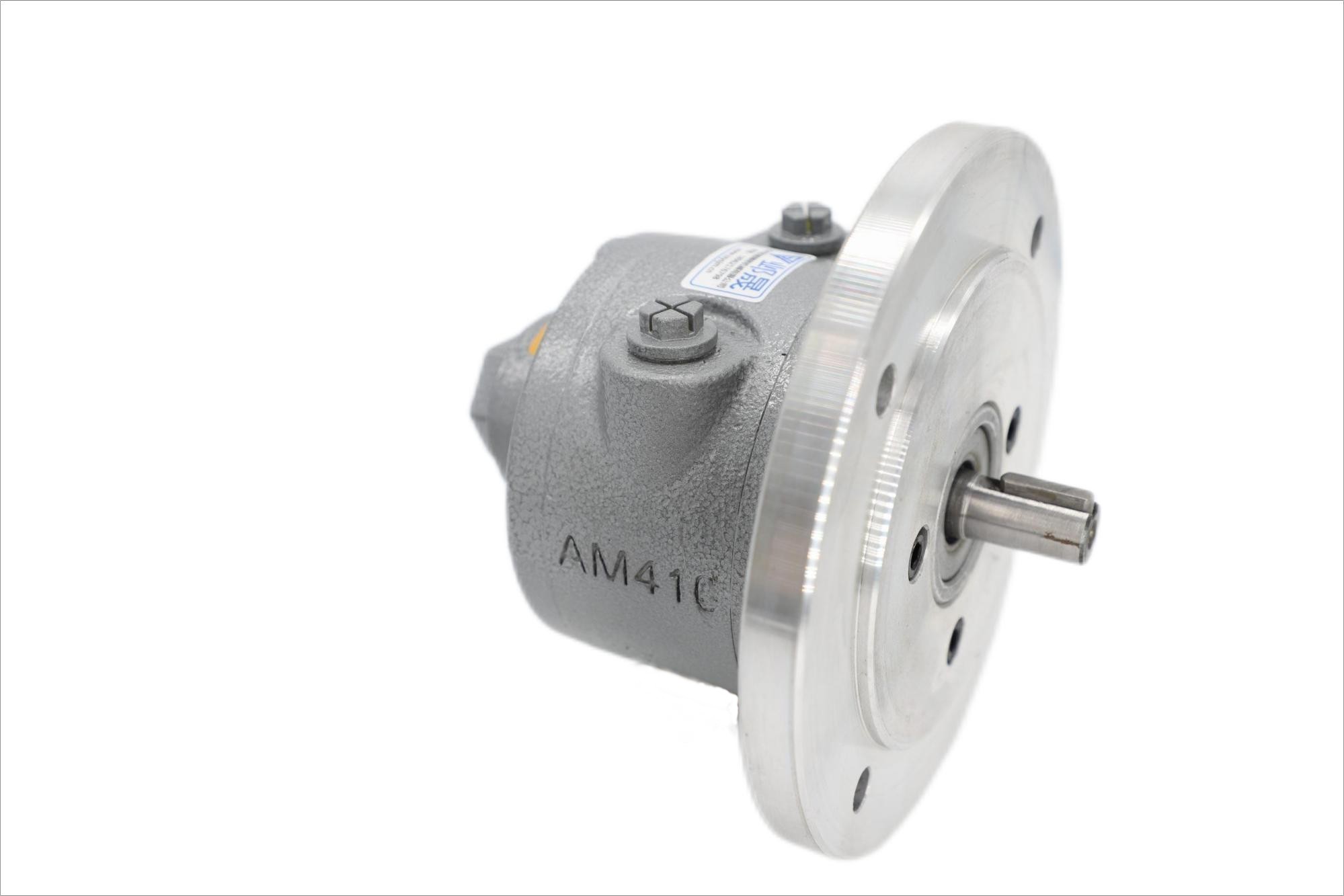

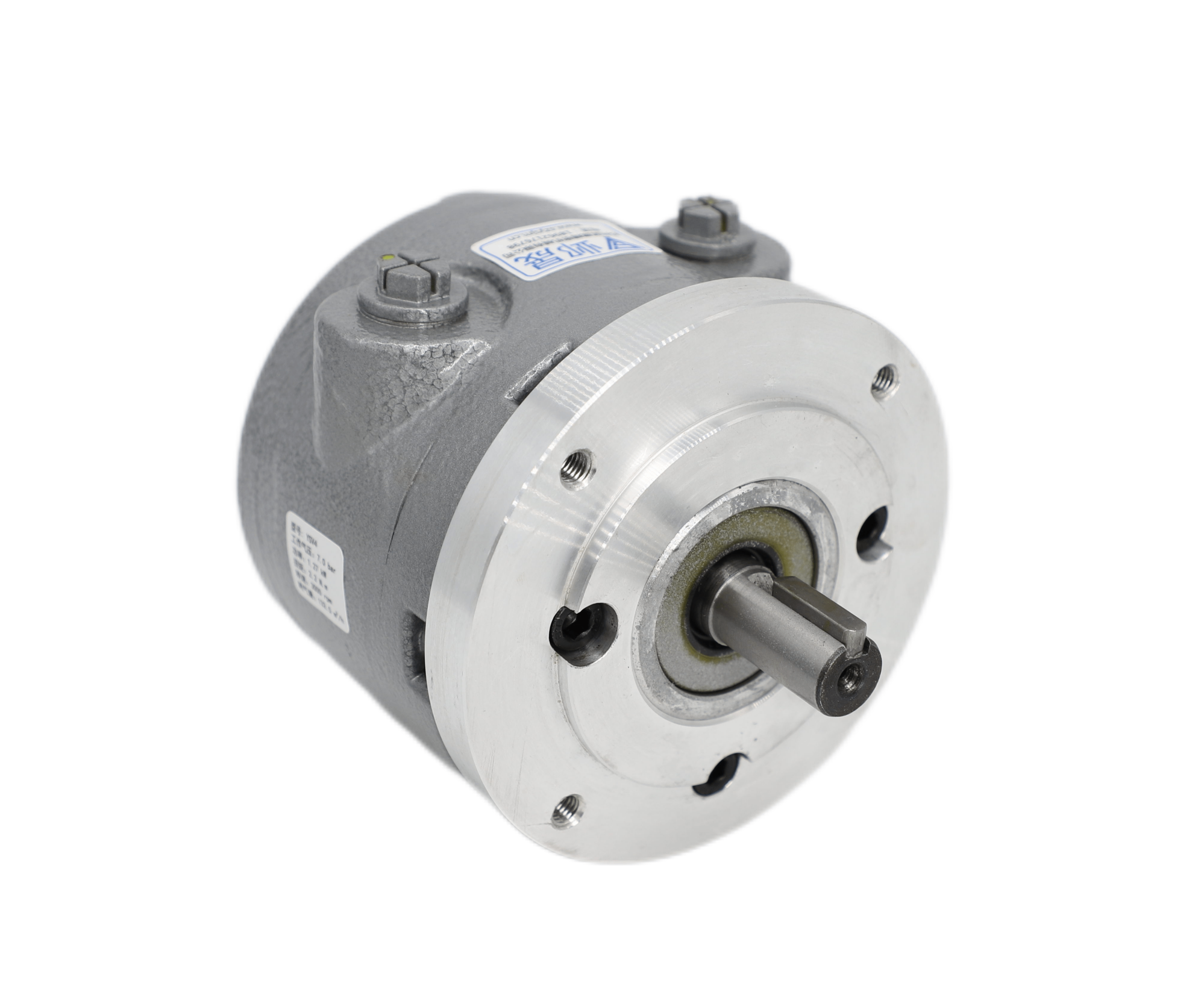

葉片式氣動馬達YSV4

葉片式氣動馬達主要由前後氣蓋、馬達機體、轉子芯、葉片、軸承、密封件等組成，壓縮空氣進入氣道後膨脹做功推動葉片帶動轉子芯旋轉，做功後的壓縮空氣經排氣孔排出，排氣孔處裝有消音器，達到降低噪音的效果。
葉片式氣動馬達目前普遍應用於礦山、氣動工具、動力傳輸、自動化產線、塗料攪拌、化工原料攪拌中。
從旋轉方向上分為逆時針旋轉、順時針旋轉、正反轉旋轉。
從運轉機構上分為貼合型、甩動型、彈射環型。
